Отключение шлейфа Asus M570D
В этом руководстве вы узнаете, как безопасно отключить различные шлейфы от материнской платы вашего Asus M570D. Этот шаг необходим, если вы выполняете более серьезные ремонты, например, на материнской плате, дисплее, вентиляторе ЦП или I/O плате.
Шаг 1

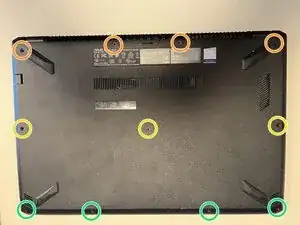

Закройте ноутбук, положите его на крышку и выровняйте, как показано на изображении.
Есть три различных длины винтов:
4 x PH1 12 мм (оранжевый)
3 x PH1 10 мм (желтый)
4 x PH1 7 мм (зеленый)
Винты необходимо будет установить обратно в правильном порядке, иначе может произойти повреждение.
Извлеките винты и отсортируйте их по длине.
Шаг 2
Переверните устройство и откройте его.
После того как клавиатура будет отсоединена, необходимо удалить 4 шлейфа, прежде чем можно будет убрать клавиатуру!

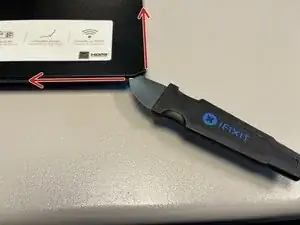

Осторожно вставьте Jimmy в зазор между корпусом и клавиатурой в нижнем правом углу клавиатуры.
С этого положения поднимайте, чередуя левое и верхнее движение, пока клавиатура не станет свободной от корпуса.
Шаг 3
Необходимо удалить 4 шлейфа!
Осторожно поднимите клавиатуру под тачпадом, переместите её в сторону экрана.
Используйте лопатку, чтобы поднять черный замок на шлейфе и осторожно вытяните шлейф. Повторите это для каждого из четырех шлейфов.
Шаг 4

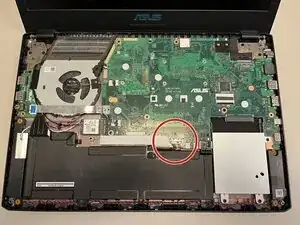

Найдите разъем батареи.

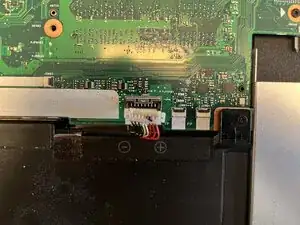

Осторожно сдвиньте металлический зажим (помеченный синим на изображении) вверх, чтобы разблокировать разъем.
Используйте лопатку, чтобы поднять белый разъем вверх.
Шаг 5

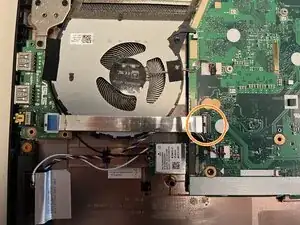

Поднимите черный замок на разъеме.
Вытяните шлейф влево.
Заключение
Следуйте шагам в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
