Замена жесткого диска ноутбука ASUS N550JK-DS71T
Данное руководство иллюстрирует шаги, необходимые для замены жесткого диска ноутбука. Это может быть необходимо, если ваш компьютер не загружается или если у вас закончено место.
Шаг 1
Выключите ноутбук и отключите все кабели.
Переверните так, чтобы нижняя часть была обращена к вам.
Удалите десять винтов Torx T5 длиной 3 мм с крышки нижней части.
Шаг 2
Используйте лопатку, чтобы зажать между ноутбуком и нижней крышкой — поднимите вверх, чтобы открыть.
Проводите лопаткой вдоль периметра нижней крышки, чтобы удалить её.
Шаг 3

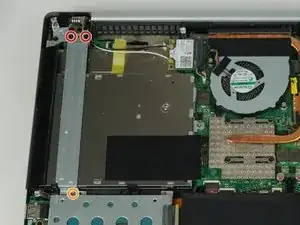

Удалите два черных винта Phillips #1 длиной 4 мм из кронштейна CD/DVD.
Удалите один серебряный винт Phillips #1 длиной 4 мм с нижней части кронштейна CD/DVD.

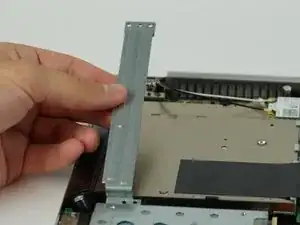

Удалите кронштейн CD/DVD.
Шаг 4

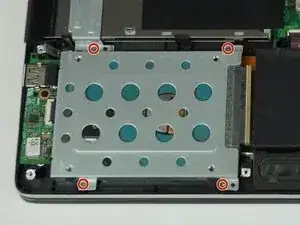

Удалите четыре серебряных винта Phillips #1 длиной 4 мм, удерживающие жесткий диск на месте.
Шаг 5

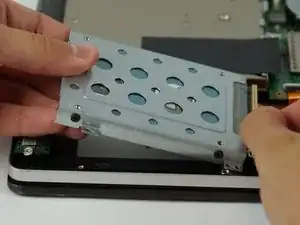

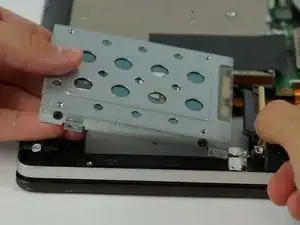

Поднимите и удалите жесткий диск с материнской платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
