Замените материнскую плату Asus M570D

Закройте ноутбук, положите его на крышку и выровняйте как показано на изображении

Существуют три разных длины винтов:

4 x PH1 12 мм (оранжевый)

3 x PH1 10 мм (желтый)

4 x PH1 7 мм (зеленый)

Винты необходимо установить обратно в правильном порядке, иначе что-то может быть повреждено.

Извлеките винты и отсортируйте их по длине.

Переверните устройство и откройте его.

Как только клавиатура отсоединена, Вы должны удалить 4 шлейфа, прежде чем сможете снять клавиатуру!

Осторожно вставьте инструмент Jimmy в зазор между корпусом и клавиатурой в нижнем правом углу клавиатуры.

С этой позиции продвигайтесь вперед, поднимая чередующимися движениями влево и вверх, пока клавиатура не освободится от корпуса.

Существует 4 шлейфа, которые необходимо удалить!

Осторожно откройте клавиатуру под тачпадом, сдвиньте её в сторону экрана.

Используйте лопатку, чтобы поднять черный зажим на шлейфе и осторожно вытяните шлейф. Повторите это для каждого из четырех шлейфов.

Найдите разъем для аккумулятора.

Осторожно сдвиньте металлический зажим (обозначен синим на картинке) вверх, чтобы разблокировать разъем.

Используйте лопатку, чтобы поднять белый разъем вверх.

Удалите два винта (PH1 - 8 мм)

Удалите аккумулятор, поднимая его вверх.

Осторожно отсоедините два кабеля антенны с помощью пинцета.

Удалите винт PH1.

Осторожно вытащите Wi-Fi карту влево.

Поднимите черный зажим на разъеме.

Вытяните кабель влево

Используйте пинцет, чтобы осторожно удалить клейкую ленту с разъема кабеля дисплея.

Вытяните разъем вверх из сокета.

Будьте осторожны, кабель приклеен к печатной плате!

Осторожно отсоедините весь кабель от печатной платы.

Осторожно вытащите кабель антенны с помощью пинцета.

Кабель антенны проходит через щель между петлёй и вентилятором ЦП и может быть слегка зажат там. Убедитесь, что Вы вынимаете его осторожно, чтобы избежать повреждений.

Всегда держите экран одной рукой, чтобы уменьшить нагрузку на петли!

Уберите винт, обозначенный оранжевым. (PH1 8 мм)

Удалите винты, обозначенные красным (2 шт. PH1 6 мм)

Удалите винты (2 x PH1 - 6 мм)

Отложите сборку дисплея в сторону.

Здесь Вы можете увидеть снятую сборку дисплея для справки.

Осторожно поднимите плату I/O и освободите её из крепления. Будьте осторожны, чтобы не повредить соседние кабели или компоненты.

Осторожно потяните кабель вентилятора к левой стороне устройства.

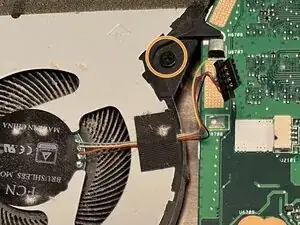

Удалите винт (PH1 - 5 мм)

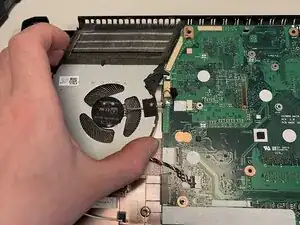

Поднимите вентилятор.

Вы можете одновременно его очистить.

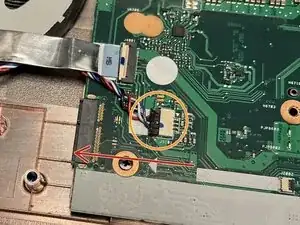

Вытяните кабель динамика влево.

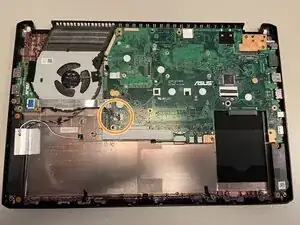

Удалите два винта. (PH1 - 5,5 мм)

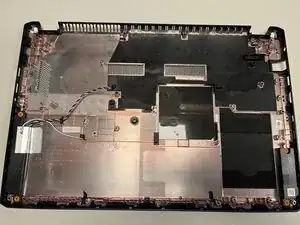

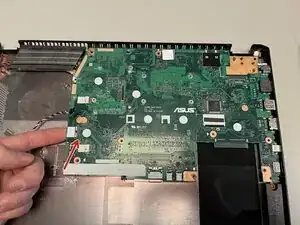

Осторожно поднимите материнскую плату и немного потяните её влево, чтобы освободить её от корпуса.
