Замена экрана Samsung NP530U4BL

Перед разборкой компьютера убедитесь, что он выключен.

С помощью крестовой отвёртки Phillips #00 выкрутите все десять винтов 1,5 мм с задней крышки ноутбука.

Снятие этих винтов позволяет снять панель на правой стороне ноутбука.

Сожмите вкладку на задней панели справа доминирующей рукой и снимите её.

С помощью крестовой отвёртки Phillips #00 выкрутите два винта 1,5 мм, которые находятся под панелью.

Теперь Вы можете отделить всю заднюю крышку ноутбука. Эти винты можно хранить вместе с остальными, так как они все 1,5 мм и идентичные.

Убедитесь, что Вы смотрите на ноутбук так, чтобы соединительная петля, связывающая корпус с экраном, была вверху.

При использовании пластиковой лопатки будьте осторожны, не рвите и не тяните слишком сильно, чтобы отщёлкнуть защёлки, соединяющие заднюю крышку с основанием. Медленные действия облегчат задачу и снизят риск повреждения устройства.

Используя пластиковую лопатку, начните в верхнем левом углу ноутбука и подденьте горизонтально к верхнему правому углу.

Снова начиная в верхнем левом углу, подденьте вниз вертикально в направлении нижнего левого угла ноутбука.

Вы теперь отключили две из четырёх сторон, удерживающих заднюю крышку на корпусе.

Хватаясь доминирующей рукой за левую сторону задней крышки, аккуратно потяните её вверх. Это должно освободить защёлки на нижнем и правом краях корпуса.

Правая сторона крышки имеет вырезы вокруг портов USB, HDMI, Ethernet, VGA и разъёма для наушников. Будьте осторожны при отсоединении защёлок вокруг этих элементов.

После выполнения этого шага задняя крышка полностью отделится от корпуса, и внутренности ноутбука будут открыты.

Все шаги после снятия задней крышки следует выполнять в антистатическом браслете. Это предотвращает электростатический разряд (ESD). ESD может повредить почти любую деталь внутри компьютера.

Нажмите большим пальцем левой руки на привод и медленно вытяните его из посадочного места. Привод должен полностью выскользнуть из машины до отсоединения.

Обязательно выдвигайте CD-привод, не поднимайте его. Подъём привода может повредить мелкие штыри и другие чувствительные элементы рядом с приводом.

На верхнем крае компьютера находится петля, соединяющая корпус с экраном. Экран прикреплён к корпусу двумя прямоугольными серебристыми петлями, расположенными по правому и левому краю петли.

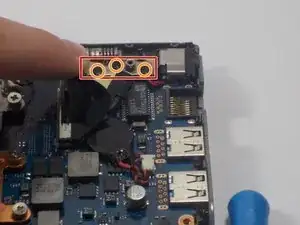

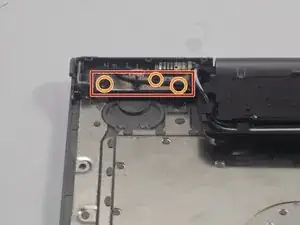

На каждой петле находятся по три чёрных винта 1,5 мм. С помощью крестовой отвёртки Phillips #00 выкрутите эти шесть винтов.

Сразу справа от CD-привода и под вентилятором находится плата с маркировкой Intel.

На этой плате один чёрный винт 1,5 мм. С помощью крестовой отвёртки Phillips #00 выкрутите этот винт.

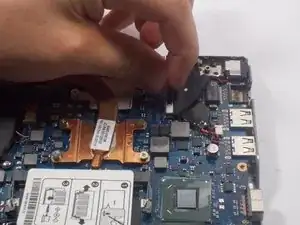

Аккуратно поднимите плату вертикально вверх, используя доминирующую руку.

Плата покрыта толстым чёрным проводом. Перед подъёмом убедитесь, что этот провод отведён в сторону.

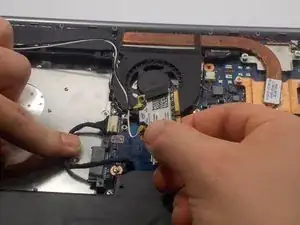

Плата соединена с экраном двумя тонкими проводами, одним белым и одним чёрным. Они должны оставаться прикреплёнными к плате в любой момент. Не пытайтесь отсоединять эти провода от платы или от экрана.

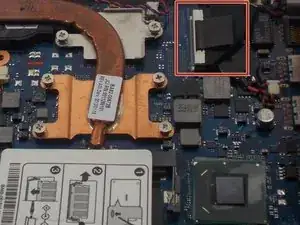

Используя чёрную бирку на верхней части IDE-разъёма, аккуратно поднимите разъём вертикально вверх, пока он не выйдет из гнезда. Этот элемент прикреплён к корпусу чёрным проводом и может оставаться на месте на протяжении всей замены.

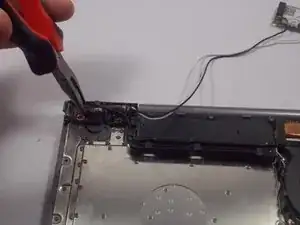

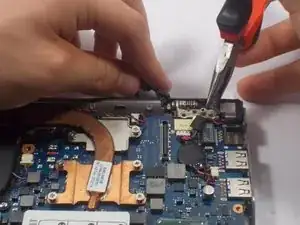

С помощью длинногубцев, начиная с верхнего правого угла экрана, захватите петлю и поднимите её вверх, аналогично тому, как Вы открываете ноутбук.

Для подъёма петли потребуется некоторое усилие, не бойтесь приложить необходимый момент силы.

С помощью длинногубцев захватите петлю в верхнем левом углу экрана и потяните её вверх, аналогично открыванию ноутбука.

После того как петли подняты, больше нет никаких деталей, соединяющих основание с экраном.

Просуньте обе руки между основанием и экраном.

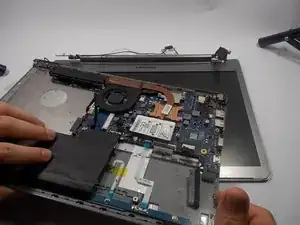

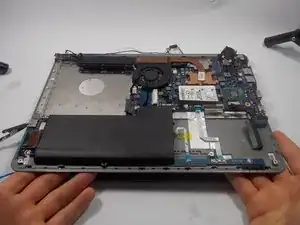

Осторожно поднимите всё основание до угла примерно 60 градусов.

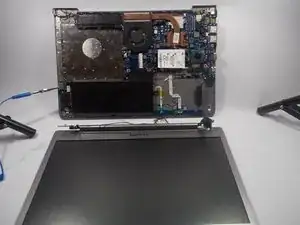

Чтобы снять основание с экрана, сдвиньте основание назад в свою сторону.

С левой стороны компьютера проходит провод, огибающий петлю. Будьте осторожны и сдвигайте экран таким образом, чтобы петля не зацепилась за этот провод.
