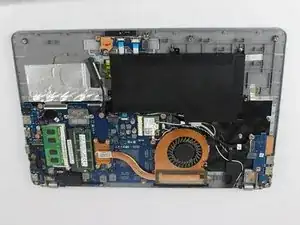

Замена динамика Samsung NP510R5E-A01UB
Динамик отвечает за вывод звука из устройства. Признаки неисправного динамика — отсутствие звука или искажённое воспроизведение. В этом руководстве показано, как правильно его заменить.
Шаг 1
Перед началом убедитесь, что устройство выключено.

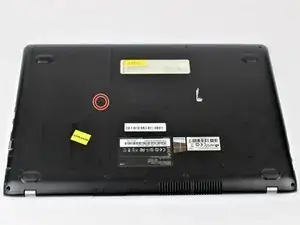

Отверткой Phillips #0 выкрутите винт длиной 6.5 мм в отмеченной области.
Шаг 2

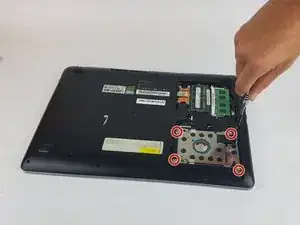

Сняв крышку, отверткой Phillips #0 отвинтите все четыре винта длиной 4.75 мм.
Шаг 3

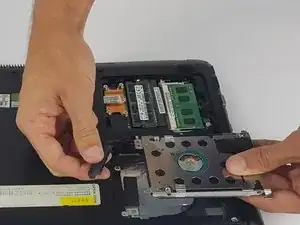

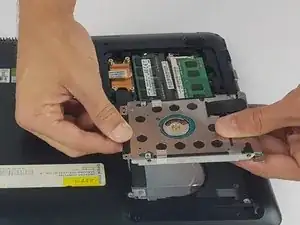

Отсоедините разъём от жёсткого диска, потянув прямо наружу.
Шаг 4

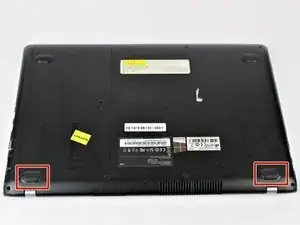

Снимите две резиновые ножки со стрелками на тыльной стороне, чтобы открыть доступ к двум винтам.

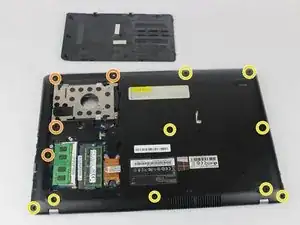

Отвинтите четыре серебристых винта длиной 4.4 мм рядом с жёстким диском.
Отвинтите оставшиеся девять чёрных винтов длиной 6.5 мм. Затем при необходимости снимите заднюю крышку с помощью монтажной лопатки.
Шаг 5

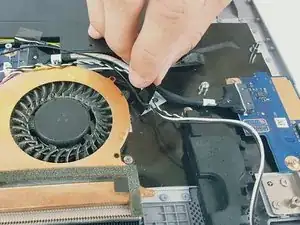

Распутайте провода, прикреплённые к внешней стороне правого динамика.
Поднимите липкую ленту, удерживающую провода, чтобы полностью их освободить.
Шаг 6

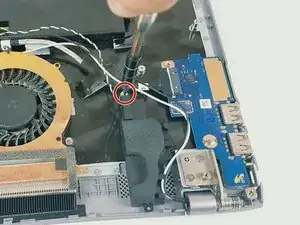

Отвинтите винт длиной 3.4 мм, крепящий правый динамик.
Шаг 7

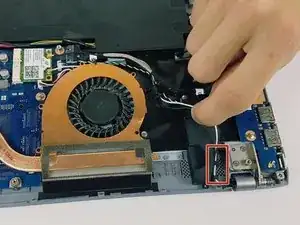

Потяните вверх за отмеченные провода, чтобы отсоединить правый динамик.
Шаг 8

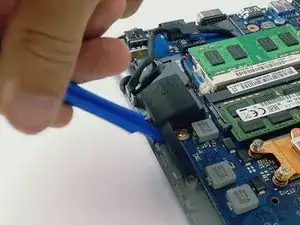

Используя пластиковую лопатку, подденьте правый динамик и извлеките его.
Шаг 9
Отвинтите винт длиной 3.4 мм, крепящий левый динамик.
Шаг 10

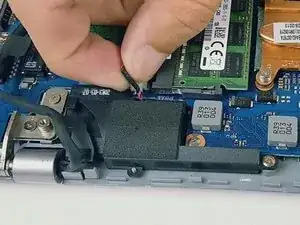

Потяните провода вверх, чтобы отсоединить левый динамик.
Шаг 11

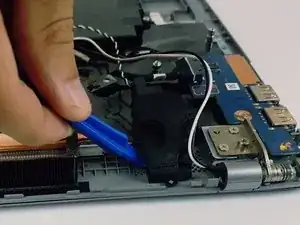

Используя пластиковую лопатку, подденьте левый динамик и извлеките его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
