Замена материнской платы Samsung NP510R5E-A01UB

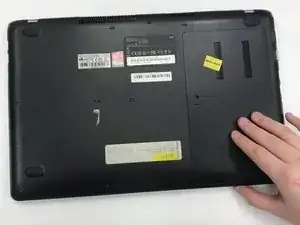

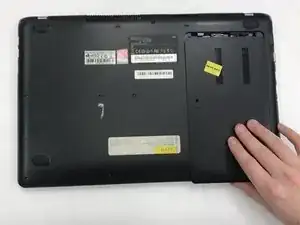

Легко надавите на заднюю панель и оттяните её от заднего корпуса. Панель должна сдвинуться и отделиться от заднего корпуса.

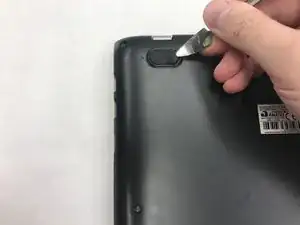

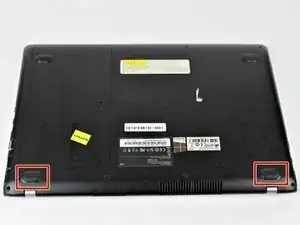

Снимите две резиновые ножки, на которые указывают стрелки. Резиновые ножки очень липкие, поэтому используйте металлическую лопатку, чтобы поддеть их.

Используя отвертку JIS #0, выкрутите все винты в заднем корпусе.

Выверните 9 чёрных винтов длиной 6,5 мм.

Выверните 4 серебристых винта длиной 4,4 мм.

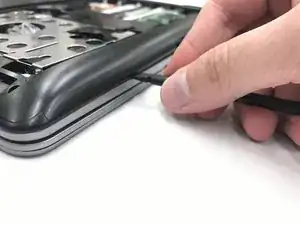

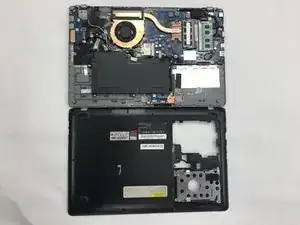

Вставьте лопатку между задним корпусом и ноутбуком. Подденьте задний корпус до тех пор, пока он не отщёлкнет. Обведите лопатку по периметру заднего корпуса, пока корпус не снимется свободно.

Перед началом убедитесь, что устройство отключено от питания.

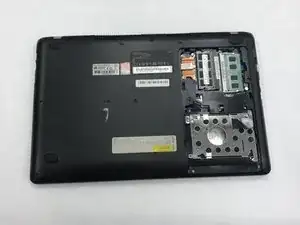

Используя крестовую отвертку #0, снимите винт длиной 6,5 мм в отмеченной области.

Сняв крышку, выкрутите все четыре винта длиной 4,75 мм крестовой отверткой #0.

Отсоедините разъём жёсткого диска, потянув его прямо наружу.

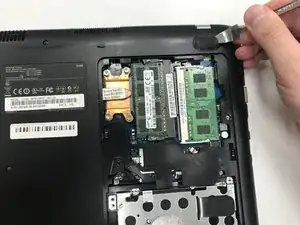

Снимите две резиновые ножки со стрелками на задней стороне, чтобы открыть доступ к двум винтам.

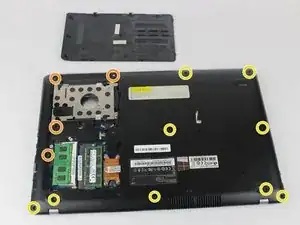

Выверните четыре серебристых винта длиной 4,4 мм возле жёсткого диска.

Выверните оставшиеся девять чёрных винтов длиной 6,5 мм. Затем снимите заднюю крышку, при необходимости воспользовавшись инструментом для поддевания.

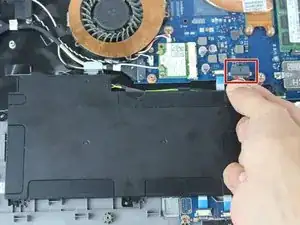

Отвинтите четырьмя винтами длиной 3,5 мм, удерживающими аккумулятор. Затем аккуратно выньте разъём питания аккумулятора, чтобы извлечь аккумулятор.

Отсоедините кабель вентилятора.

Используя крестовую отвертку #0, выверните два винта длиной 3,0 мм.

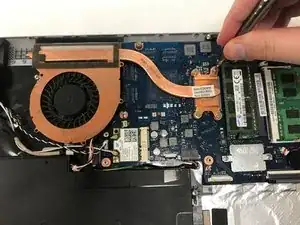

Ослабьте четыре винта с пружинным прижимом крестовой отверткой #0. Эти винты не вынимаются.

Используйте крестовую отвертку #0, чтобы вывернуть пять винтов длиной 3,0 мм.

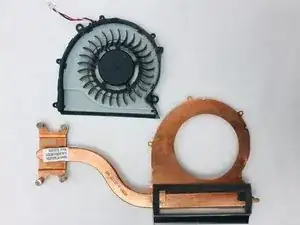

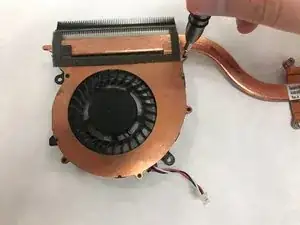

Снимите вентилятор с медной пластины.

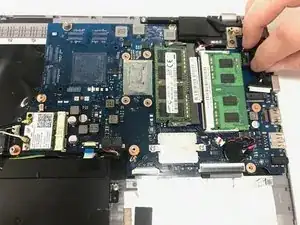

Отсоедините 9 указанных здесь кабелей.

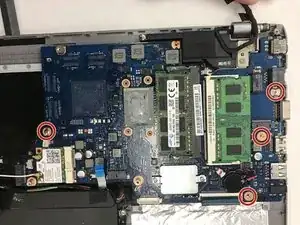

Используя крестовую отвертку #0, выверните четыре винта длиной 3,0 мм.

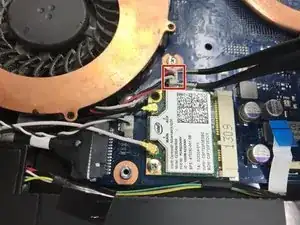

Используя крестовую отвертку #0, извлеките один винт длиной 3 мм.

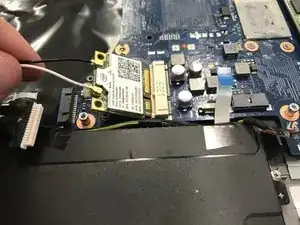

Извлеките Wi‑Fi карту.

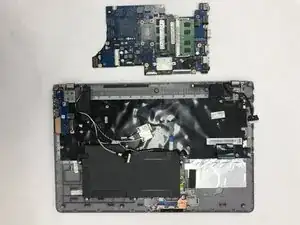

Снимите материнскую плату.
