Замена аккумулятора Samsung NP530U4BL
В этом руководстве описано, как удалить аккумулятор из ноутбука Samsung NP5230U4BL. Это позволит заменить повреждённый или устаревший аккумулятор, что может улучшить время автономной работы. Перед началом работы убедитесь, что Вы заземлены антистатическим браслетом, и подготовьте отвёртку Philips #00 и пластиковую лопатку. Также внимательно следуйте инструкциям и предупреждениям.
Шаг 1
Перед разборкой компьютера убедитесь, что он выключен.

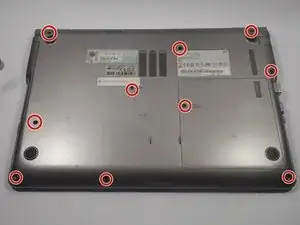

Отвёрткой Phillips #00 выкрутите все десять винтов длиной 1,5 мм с задней крышки ноутбука.
После удаления винтов можно снять панель с правой стороны ноутбука.
Шаг 2

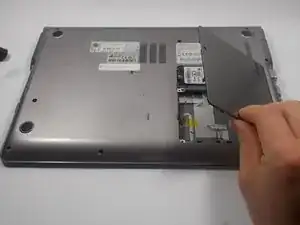

Правой рукой возьмитесь за язычок на задней панели и снимите её.

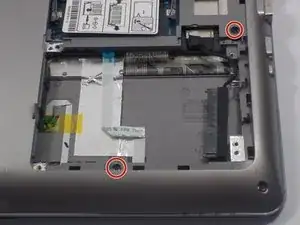

Отвёрткой Phillips #00 выкрутите два винта длиной 1,5 мм, находящихся под этой панелью.
Теперь можно отделить всю заднюю крышку ноутбука. Эти винты можно хранить вместе с остальными, так как все они одинаковые — длиной 1,5 мм.
Шаг 3
Убедитесь, что ноутбук расположен перед Вами так, чтобы шарнир, соединяющий корпус с экраном, был вверху.
При использовании пластикового инструмента будьте осторожны и не тяните слишком сильно, чтобы не повредить защёлки, крепящие заднюю крышку к корпусу. Медленные и аккуратные движения позволят избежать повреждений.

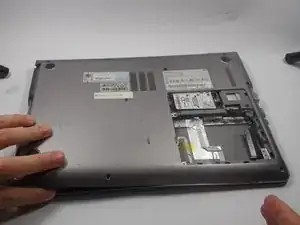

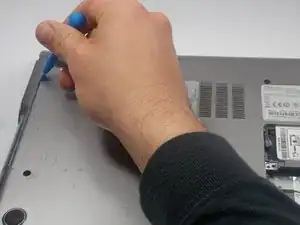

Используя пластиковый инструмент, начните в левом верхнем углу ноутбука и пройдитесь по горизонтали к правому верхнему углу.
Шаг 4
Снова начните с левого верхнего угла и продвигайтесь вертикально вниз к левому нижнему углу ноутбука.
Теперь две из четырёх сторон, удерживающих заднюю крышку на корпусе, освобождены.
Шаг 5

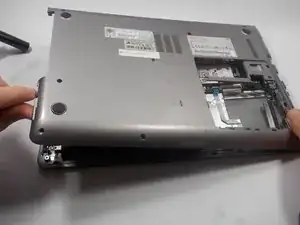

Правой рукой возьмитесь за левую часть задней крышки и аккуратно приподнимите её вверх. Это позволит разъединить защёлки в нижней и правой части корпуса.
На правом крае крышки имеются вырезы для портов USB, HDMI, Ethernet, VGA и разъёма для наушников. Будьте осторожны при отделении защёлок около этих разъёмов.

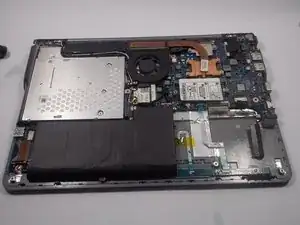

После выполнения этого шага задняя крышка должна полностью отделиться от корпуса, и внутренняя часть ноутбука станет доступна.
Шаг 6

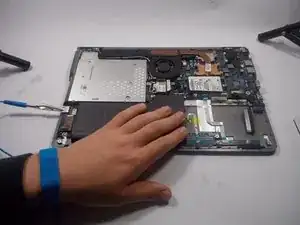

Все шаги, выполняемые после снятия задней крышки, следует проводить в антистатическом браслете. Это предотвращает электростатический разряд (ESD), который может повредить практически все компоненты внутри компьютера.
Шаг 7
С каждой стороны выступающей части имеется по одному серебряному винту длиной 1,5 мм. Отвёрткой Phillips #00 выкрутите эти два винта.
Шаг 8

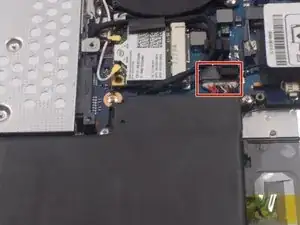

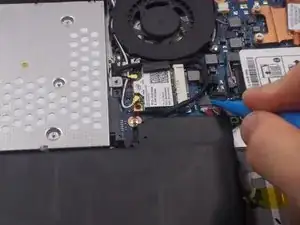

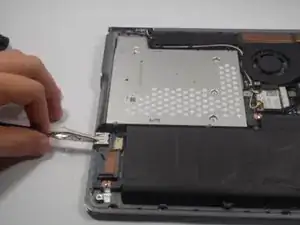

Используя пластиковый инструмент, аккуратно отсоедините аккумулятор от разъёма, соединяющего его с платой.
Будьте осторожны при отключении аккумулятора. Повреждение проводов, подключённых к разъёму, может нарушить работу аккумулятора.
Шаг 9

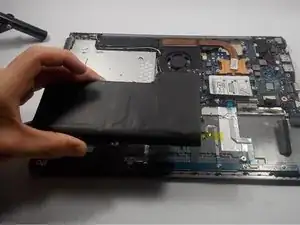

Правой рукой аккуратно поднимите аккумулятор вертикально вверх, следя за тем, чтобы не задеть другие компоненты компьютера.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
