Замена динамиков Samsung NP540U3C-A02UB
Это руководство описывает, как заменить динамики в ноутбуке Samsung Series 5 NP540U3C-A02UB.
Динамики отвечают за воспроизведение звука устройства. Динамики могут потребовать замены, если из ноутбука не идет звук или качество звука ухудшилось. Если звук на вашем ноутбуке работает неправильно, перед заменой динамиков ознакомьтесь с нашим руководством по устранению неисправностей для поиска возможных причин и решений.
Шаг 1
Выключите ноутбук перед началом разборки и отключите его от сетевого адаптера.
Разместите ноутбук на ровной поверхности дном вверх.
Шаг 2
Удалите один винт Phillips #00 длиной 4 мм, помеченный «HDD Memory».
Шаг 3
Осторожно отожмите 3 защелки, удерживающие крышку отсека жесткого диска, с помощью пластикового инструмента для вскрытия.
Снимите крышку отсека жесткого диска с устройства.
Шаг 4
Удалите четыре винта Phillips #00 длиной 6 мм, крепящие жесткий диск к корпусу.
Шаг 5

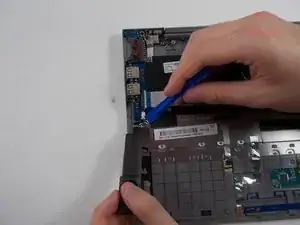

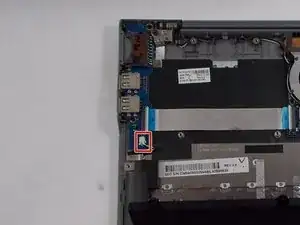

С помощью пластикового инструмента для вскрытия поднимите фиксатор разъема жесткого диска вверх, чтобы освободить кабель.
Шаг 6
Извлеките жесткий диск из корпуса.
Шаг 7
Удалите следующие винты, удерживающие корпус вместе:
6× винтов Phillips #00 длиной 4 мм.
3× винта Phillips #00 длиной 6 мм.
Шаг 8
С помощью инструмента для вскрытия снимите две резиновые прокладки прямо над крышкой отсека жесткого диска.
Шаг 9
Удалите 2× винта Phillips #00 длиной 4 мм, которые ранее были скрыты под прокладками.
Шаг 10
С помощью пластикового инструмента для вскрытия аккуратно приподнимите и снимите заднюю крышку.
Вдоль кромок задней крышки находятся защелки, удерживающие её на месте. Будьте осторожны, чтобы не сломать их.
Шаг 11
С помощью рук или пластикового инструмента для вскрытия аккуратно снимите ленту, фиксирующую провода.
Шаг 12
Удалите 4× винта Phillips #00 длиной 4 мм, крепящие батарею к шасси.
Шаг 13
С помощью пластикового инструмента для вскрытия аккуратно потяните разъем батареи в сторону батареи, чтобы отключить его.
Шаг 14
Извлеките батарею из ноутбука.
Шаг 15
С помощью пластикового инструмента для вскрытия аккуратно освободите разъем(ы) динамика(ов), который(е) вы заменяете.
Они находятся по обе стороны от места крепления батареи.
Шаг 16
С помощью металлической лопатки соскребите клей под динамиком, который приклеивает его к корпусу ноутбука.
Извлеките динамик из корпуса.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
