Замена аккумулятора Samsung NP540U3C-A02UB
В этом руководстве описывается процедура замены аккумулятора для ноутбука Samsung Series 5 NP540U3C-A02UB.
Аккумулятор обеспечивает постоянное питание устройства. Это делает ноутбук портативным и позволяет использовать его без подключения к электросети в течение длительного времени. Аккумулятор может потребовать замены, если устройство перегревается или его заряд быстро садится. Если наблюдаются такие симптомы, перед заменой аккумулятора ознакомьтесь с нашим руководством по устранению неисправностей.
Аккумулятор ноутбука Samsung Series 5 NP540U3C-A02UB — съемный, 7,4 В, литий-полимерный, перезаряжаемый. Убедитесь, что при замене используется аналогичный аккумулятор. Совместимый аккумулятор приведен ниже.
Шаг 1
Перед началом разборки выключите ноутбук и отключите его от сетевого кабеля.
Положите ноутбук на ровную поверхность днищем вверх.
Шаг 2
Выкрутите один винт диаметром 4 мм крестообразной отверткой Phillips #00, помеченный как «HDD Memory».
Шаг 3
Осторожно отсоедините три защелки, удерживающие крышку отсека жесткого диска, с помощью пластиковой раздвижной пластины.
Снимите крышку отсека жесткого диска с устройства.
Шаг 4
Выкрутите четыре винта диаметром 6 мм крестообразной отверткой Phillips #00, крепящие жесткий диск к корпусу.
Шаг 5
При помощи пластиковой раздвижной пластины слегка поднимите защелку разъема кабеля жесткого диска, чтобы отключить кабель.
Шаг 6
Извлеките жесткий диск из корпуса.
Шаг 7

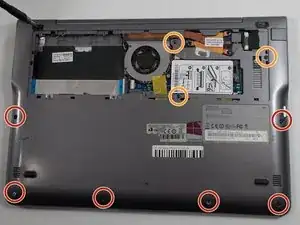

Выкрутите следующие винты, скрепляющие части корпуса:
6 шт. винтов 4 мм, крестообразная отвертка Phillips #00.
3 шт. винтов 6 мм, крестообразная отвертка Phillips #00.
Шаг 8

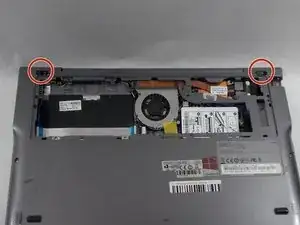

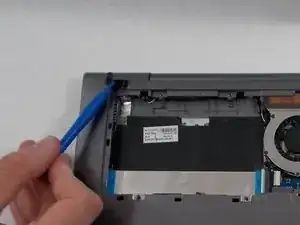

Снимите две резиновые заглушки, расположенные прямо над крышкой отсека жесткого диска, с помощью раздвижной пластины.
Шаг 9

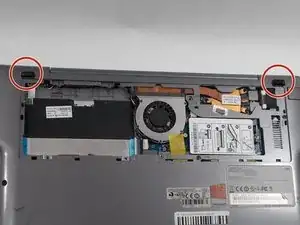

Выкрутите два винта 4 мм крестообразной отверткой Phillips #00, ранее скрытые этими заглушками.
Шаг 10

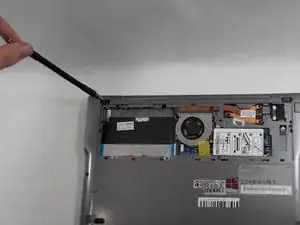

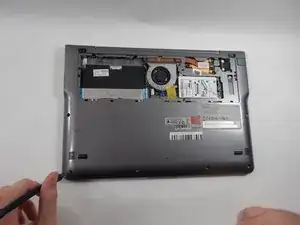

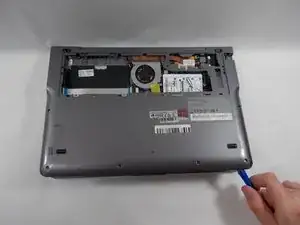

Осторожно подденьте и снимите заднюю крышку корпуса при помощи пластиковой раздвижной пластины.
По краям задней крышки расположены защелки, удерживающие её на месте. Будьте осторожны, чтобы не сломать их.
Шаг 11

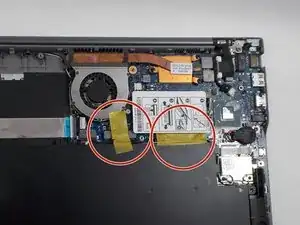

Снимите пленку, фиксирующую провода, вручную или с помощью пластиковой раздвижной пластины.
Шаг 12

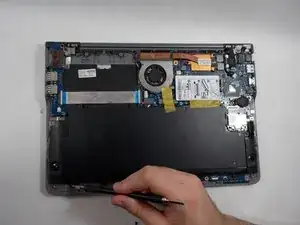

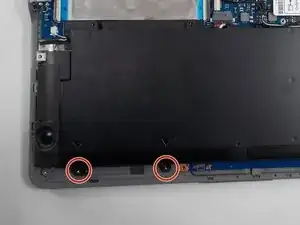

Выкрутите четыре винта 4 мм крестообразной отверткой Phillips #00, которыми батарея крепится к шасси.
Шаг 13

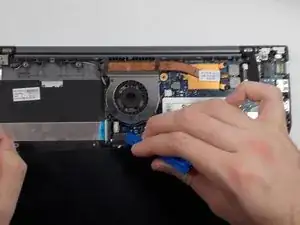

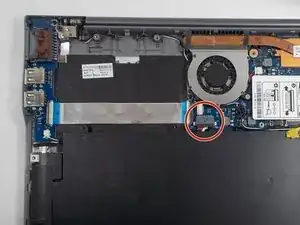

Отсоедините разъем аккумулятора, потянув его аккуратно в сторону аккумулятора с помощью пластиковой раздвижной пластины.
Шаг 14

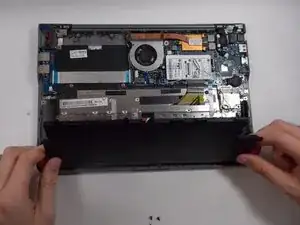

Извлеките аккумулятор из ноутбука.
Завершение
Чтобы собрать устройство, выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
