Замена дисплея Samsung NP510R5E-A01UB
Дисплей устройства обеспечивает визуальный вывод для взаимодействия пользователя. Это руководство поможет Вам правильно заменить его.
Шаг 1
Перед началом убедитесь, что устройство выключено.
Используя отвертку Phillips #0, выкрутите винт длиной 6.5 мм в обозначенной окружностью области.
Шаг 2
После снятия крышки отвинтите все четыре винта длиной 4.75 мм, используя отвертку Phillips #0.
Шаг 3
Отключите разъём от жёсткого диска, потянув прямо наружу.
Шаг 4

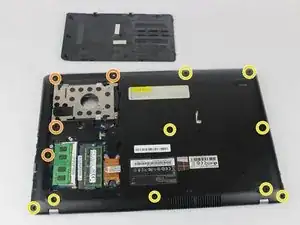

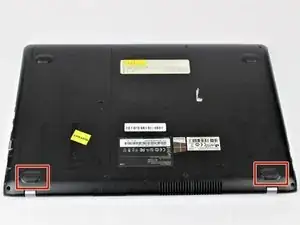

Снимите две резиновые ножки со стрелками на задней стороне, чтобы получить доступ к двум винтам.
Отвинтите четыре серебристых винта длиной 4.4 мм рядом с жёстким диском.

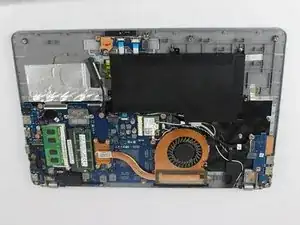

Отвинтите оставшиеся девять чёрных винтов длиной 6.5 мм. Затем при необходимости снимите заднюю крышку с помощью лопатки.
Шаг 5

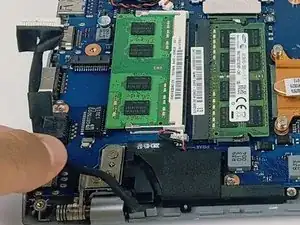

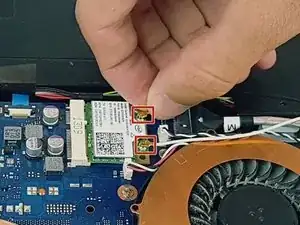

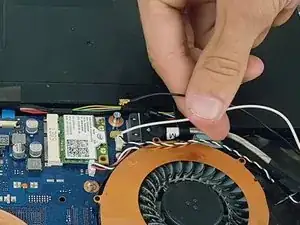

Отсоедините чёрный и белый кабели, потянув вверх, как показано на фото.
Шаг 6

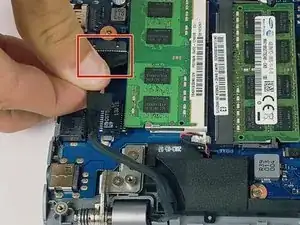

Отключите чёрный кабель, потянув прямо наружу.
Шаг 7

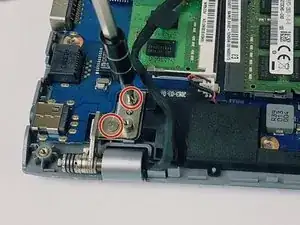

Отвинтите два винта длиной 4.45 мм, чтобы отсоединить левую петлю.
Отвинтите два винта длиной 4.45 мм, чтобы отсоединить правую петлю.

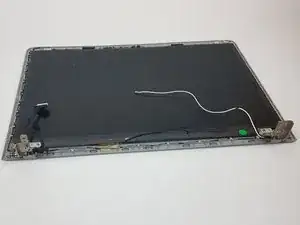

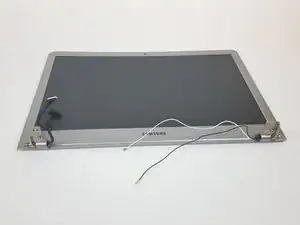

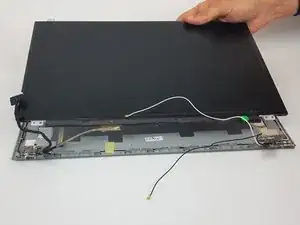

На этом этапе экран и пластиковый корпус должны быть полностью разъединены.
Шаг 8

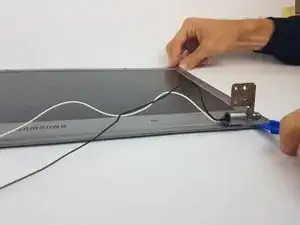

Используя пластиковую лопатку, приподденьте пластиковый корпус, удерживающий дисплей.
Шаг 9
Отвинтите четыре винта длиной 3.55 мм, удерживающие дисплей на месте.
Шаг 10

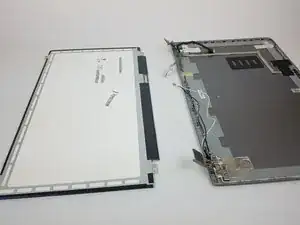

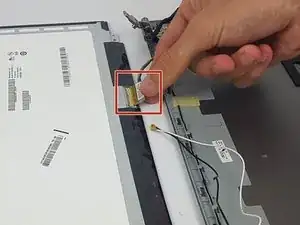

Отключите последний кабель, потянув прямо наружу.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
