Замена вентилятора Samsung NP700Z5AH

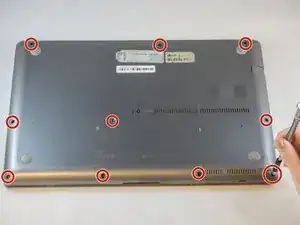

Снимите десять винтов Phillips #00 длиной 6,6 мм, закрепляющих нижнюю крышку к верхней крышке.

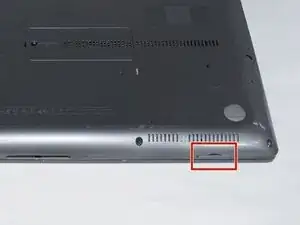

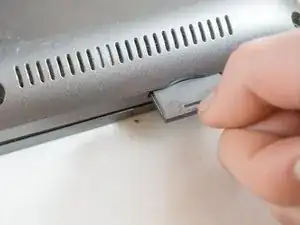

Зажмите край SD-карты пальцами и потяните, чтобы извлечь её.

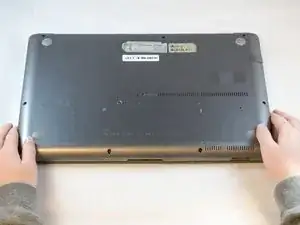

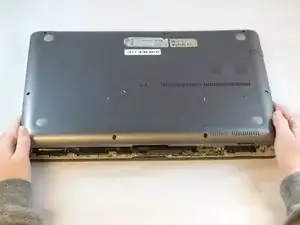

Просуньте пальцы между верхней и нижней крышками.

Осторожно потяните нижнюю крышку от верхней, чтобы снять её.

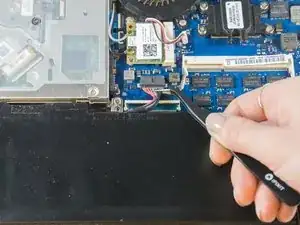

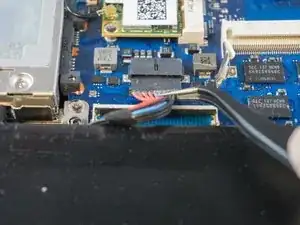

Пинцетом или кончиками пальцев аккуратно потяните разъём батареи, чтобы отсоединить его от материнской платы.

Обязательно тяните строго назад, иначе вы рискуете повредить провода.

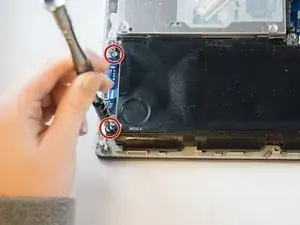

Снимите два винта Phillips #00 длиной 4,4 мм, удерживающие корпус батареи.

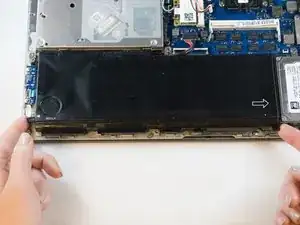

Разместите пальцы на угловых участках батареи.

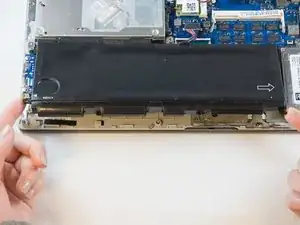

Поднимите, чтобы вынуть батарею.

Если вы используете инструменты для извлечения батареи, будьте осторожны, чтобы не повредить её. Повреждённая литий-ионная батарея может протечь опасные вещества и/или загореться. Используйте только пластиковые рычажные инструменты.

Ослабьте, но не удаляйте семь серебристых винтов Phillips #00 длиной 3,5 мм, фиксирующих вентилятор к материнской плате. Они должны оторваться от материнской платы и остаться прикреплёнными к узлу вентилятора.

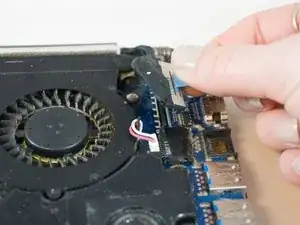

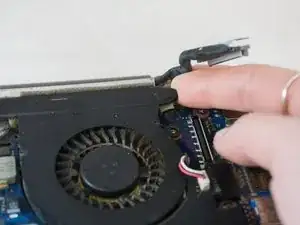

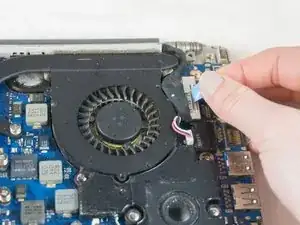

Пальцами захватите синюю ленту на разъёме вентилятора и потяните строго вверх, чтобы отсоединить её от материнской платы.

Для повторной установки кабеля держите его ближе к концу и вставляйте прямо в разъём, следя за тем, чтобы не перегнуть кабель.

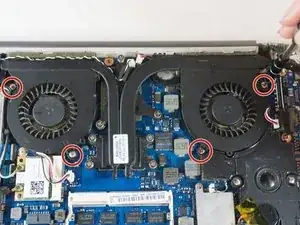

Используя отвертку Phillips #00, удалите четыре винта длиной 3,5 мм, закрепляющие вентилятор на материнской плате.

Пинцетом аккуратно подтяните четыре соединителя силовых кабелей, чтобы отсоединить их от материнской платы.

Эти соединения изначально были припаяны и потребуют небольшой точки припоя для повторного прикрепления. Используйте это руководство, чтобы узнать Как паять и выпаивать соединения

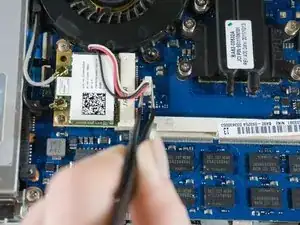

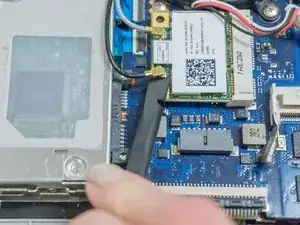

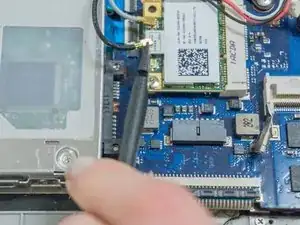

Подденьте наконечником лопатки металлические колпачки чёрного и серого коаксиальных разъёмов и поднимите их вверх, чтобы отсоединить.

После отсоединения раскрутите их вокруг вентилятора.

Для повторной установки удерживайте разъёмы на месте и аккуратно надавите прямо вниз. Разъёмы защёлкиваются в своих гнёздах подобно металлическим кнопкам на куртке.

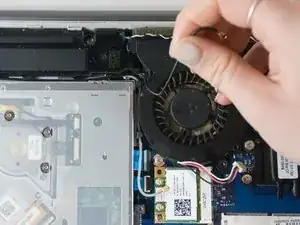

Просуньте пальцы под противоположные углы вентилятора и поднимите, чтобы вынуть его.
