Замена петель Samsung NP540U3C-A02UB
В этом руководстве описано, как заменить петли для Samsung Series 5 NP540U3C-A02UB.
Петли позволяют ноутбуку открываться и закрываться для компактного хранения и фиксировать требуемый угол наклона экрана. Однако, будучи соединением между узлом дисплея и нижней частью ноутбука, они являются распространённой точкой отказа. Если устройство испытывает проблемы или не открывается/закрывается должным образом, сначала ознакомьтесь с нашим руководством по устранению неполадок для поиска возможных причин и решений, прежде чем приступать к замене петель.
Во время замены петель ноутбук всегда должен поддерживаться снизу. Петли рассчитаны на полную нагрузку от узла дисплея, и при их отсутствие провода, соединяющие дисплей, могут быть выдернуты или повреждены.
Шаг 1
Перед началом разборки выключите ноутбук и отключите его от сетевого адаптера питания.

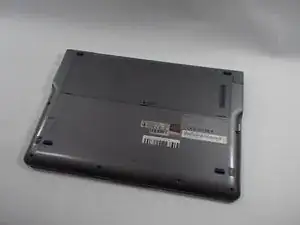

Положите ноутбук плоско на поверхность так, чтобы была обращена вверх нижняя часть корпуса.
Шаг 2

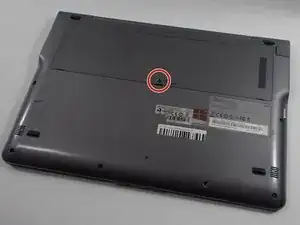

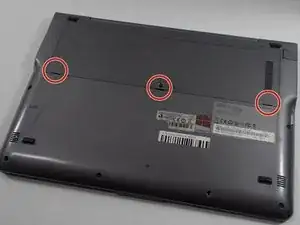

Удалите один винт Phillips #00 4 мм, маркированный «HDD Memory».
Шаг 3

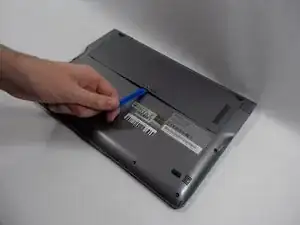

Осторожно освободите 3 фиксатора, удерживающих крышку отсека жёсткого диска, с помощью пластикового лопатки для вскрытия.
Снимите крышку отсека жёсткого диска с устройства.
Шаг 4

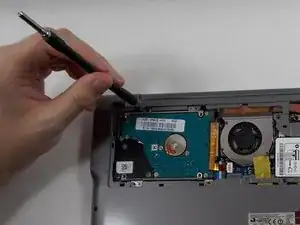

Удалите четыре винта Phillips #00 6 мм, крепящие жёсткий диск к корпусу.
Шаг 5

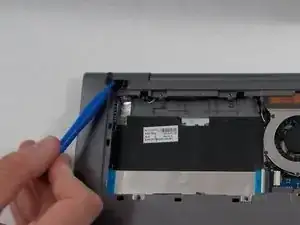

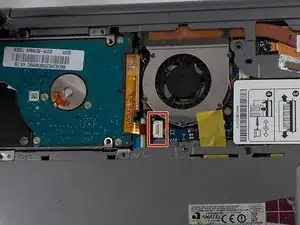

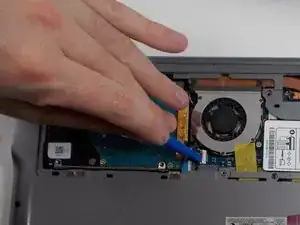

С помощью пластиковой лопатки для вскрытия, поднимите защёлку разъёма жёсткого диска вверх, чтобы освободить кабель.
Шаг 6

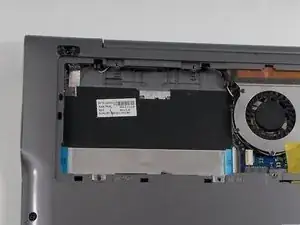

Извлеките жёсткий диск из корпуса.
Шаг 7

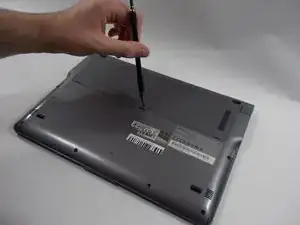

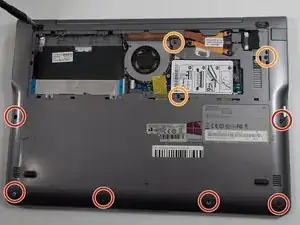

Удалите следующие винты, удерживающие корпус:
6× винтов Phillips #00 4 мм.
3× винта Phillips #00 6 мм.
Шаг 8

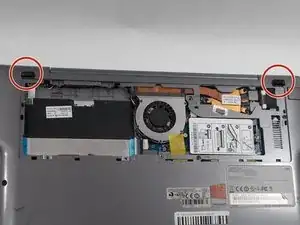

С помощью инструмента для вскрытия снимите две резиновые накладки прямо над крышкой отсека жёсткого диска.
Шаг 9

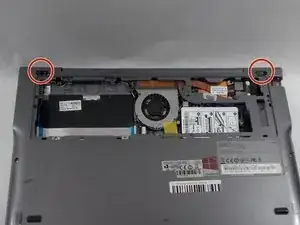

Удалите два винта Phillips #00 4 мм, ранее скрытые под накладками.
Шаг 10

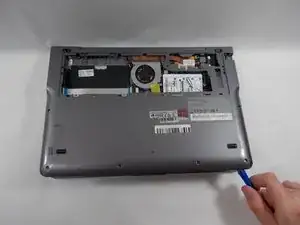

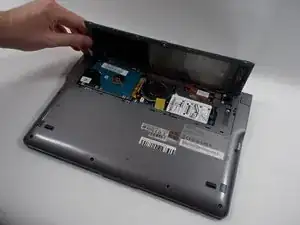

С помощью пластиковой лопатки аккуратно приподнимите и снимите заднюю крышку.
По краям задней крышки имеются защёлки, удерживающие её на месте. Осторожно, чтобы не сломать их.
Шаг 11
Откройте ноутбук.

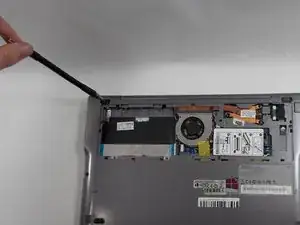

Используйте инструмент для вскрытия, чтобы аккуратно отпрепарировать пластиковую накладку, закрывающую петли.
Петли и рамка ноутбука выполнены из алюминия; при снятии этой части действуйте осторожно.
Шаг 12

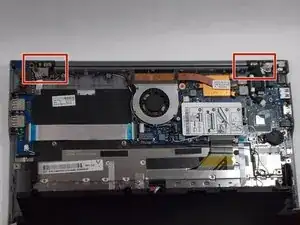

Закройте ноутбук и переверните так, чтобы снизу был виден корпус и выступали петли.
Шаг 13
Для каждой петли, которую необходимо заменить:
Удалите три винта Phillips #00 4 мм, крепящие петлю к узлу дисплея.
Удалите два винта Phillips #00 4 мм, крепящие петлю к основанию ноутбука.
Шаг 14
Снимите петлю.
Заключение
Для сборки устройства выполните действия в обратном порядке.
