Замена порта зарядки Samsung ATIV Book 9 Plus
Этот гид можно использовать для удаления порта зарядки из Samsung ATIV Book 9 Plus для замены. Убедитесь, что у вас под рукой имеется крестовая отвертка Phillips. Следите за тем, чтобы отслеживать все удаленные винты и их расположение (магнитный рабочий коврик будет полезен). Запасные порты зарядки следует приобретать у оригинального производителя ноутбука. При удалении порта будьте осторожны и не повредите соединения, связывающие порт зарядки с ноутбуком.
Шаг 1

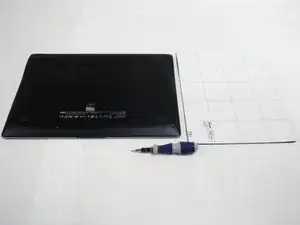

Переверните ноутбук вверх дном, чтобы нижняя часть ноутбука была обращена к вам.

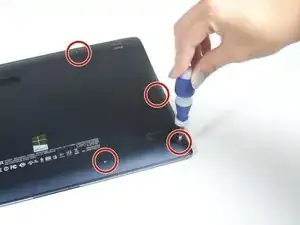

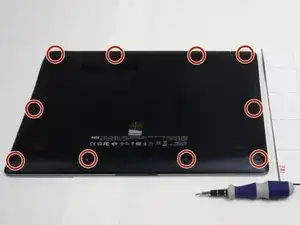

Используйте отвертку Phillips #000, чтобы открутить винты размером 4,3 мм, расположенные по периметру и в углах ноутбука.
Шаг 2

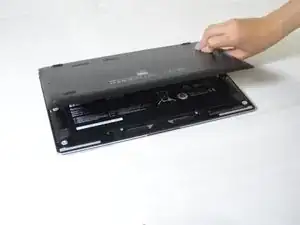

Поднимите крышку, чтобы открыть внутреннюю часть ноутбука.
Шаг 3

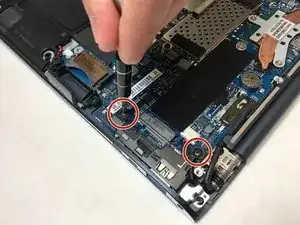

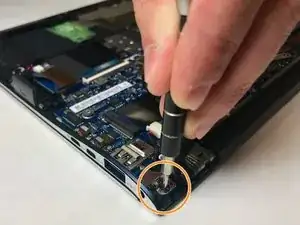

Открутите винты размером 4,3 мм, удерживающие пластиковую крышку, используя отвертку #000. После удаления винтов снимите крышку.
Удалите винт размером 4,3 мм, удерживающий металлическую крышку, с помощью отвертки #000.
Шаг 4

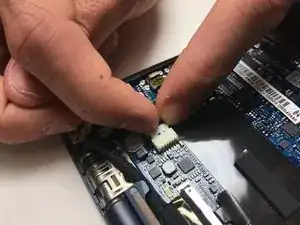

Отключите порт зарядки от материнской платы, аккуратно потянув за пластиковую часть соединения.
Шаг 5

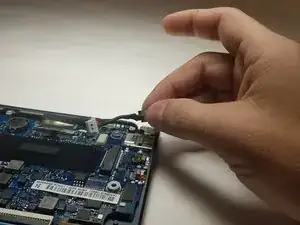

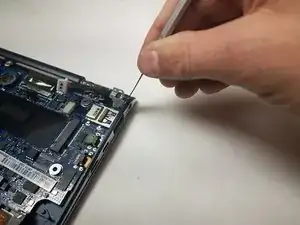

Вставьте пластиковый инструмент для открытия или лопатку между корпусом ноутбука и портом. Подденьте, пока не почувствуете, что он освободился.
Для этого потребуется приложить силу, так как порт приклеен к корпусу.
Шаг 6
Удалите отключенный порт зарядки.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
