Замена сборки радиатора Samsung ATIV Book 9 Plus
Перед началом убедитесь, что у вас есть инструменты iFixIt и магнитный коврик, так как винты могут быть очень маленькими. Сборка радиатора — это медная оболочка, которая служит для удерживания и охлаждения ЦП, который является одним из основных компонентов ноутбука.
Шаг 1
Переверните ноутбук так, чтобы его нижняя часть была обращена к вам.
Используя крестовую отвертку #000, открутите винты размером 4.3 мм, расположенные по краям и углам ноутбука.
Шаг 2
Приподнимите крышку, чтобы открыть внутреннюю часть ноутбука.
Шаг 3

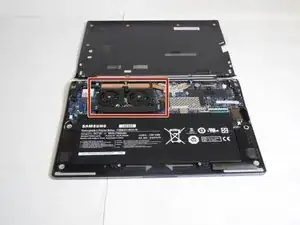

Вентиляторы должны находиться в верхнем левом углу ноутбука, если ноутбук ориентирован с батареей в нижней части.

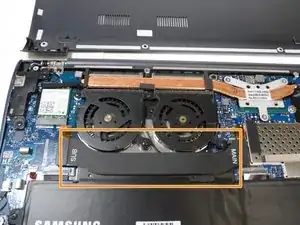

Аккуратно поднимите черную ленту с разъемами вентиляторов в сторону.
Шаг 4

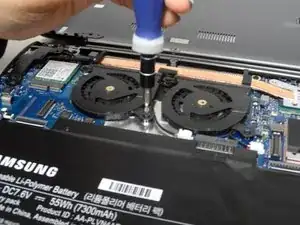

Используя крестовую отвертку, открутите четыре винта размером 4.55 мм с головкой #000, которые крепят вентиляторы.
Шаг 5

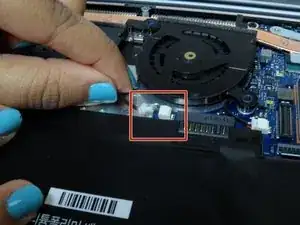

Отключите белые разъемы, аккуратно потянув за них.
Приподнимите вентиляторы с их мест.
Шаг 6

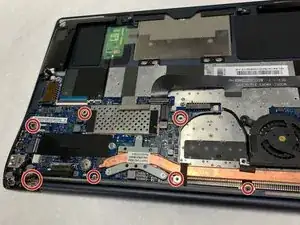

Используя крестовую отвертку #000, открутите материнскую плату от остальных компонентов.
Шаг 7

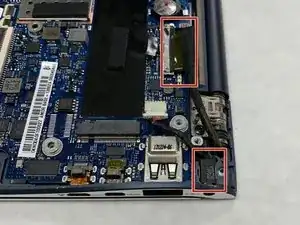

Отключите два кабеля, показанных на картинке, аккуратно потянув их.
Шаг 8

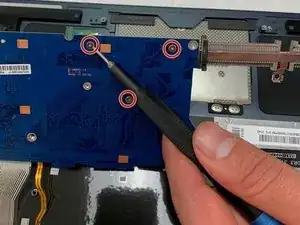

Используя крестовую отвертку #000, открутите три обозначенных винта, чтобы отсоединить сборку радиатора.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
