Замена динамиков Samsung ATIV Book 9 Plus
Этот справочник можно использовать для удаления встроенных динамиков из Samsung ATIV Book 9 Plus для замены или очистки. Держите под рукой отвертку Phillips. Убедитесь, что вы можете отслеживать все снятые винты и их размещение (магнитный проектный коврик будет полезен). Динамики 2Wx2 следует приобретать у оригинального производителя ноутбука (динамики можно купить онлайн или в магазине Samsung). Убедитесь, что снятые динамики утилизированы должным образом в соответствии с законами вашего города. При снятии динамиков убедитесь, что вы не повредите никакие кабели, соединяющие динамики с ноутбуком.
Шаг 1
Переверните ноутбук так, чтобы его нижняя часть была обращена к вам.
Используйте отвертку Phillips #000, чтобы отвинтить винты 4,3 мм, расположенные по краям и углам ноутбука.
Шаг 2
Поднимите крышку, чтобы открыть внутренности ноутбука.
Шаг 3

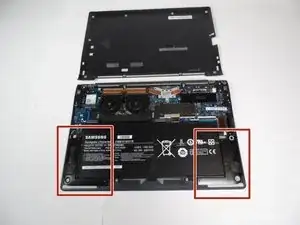

Динамики черные и образуют блокобразную форму в виде "L" вокруг нижней части батареи.

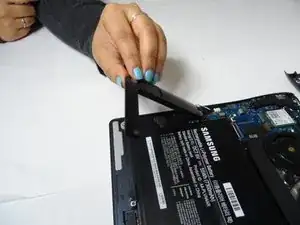

Поднимите за углы динамиков, чтобы снять их.
Шаг 4

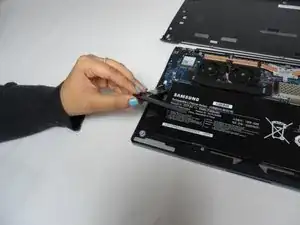

После того как вы вытащите корпус динамика из ноутбука, вы заметите, что верхняя часть динамика соединена с ноутбуком кабелями.

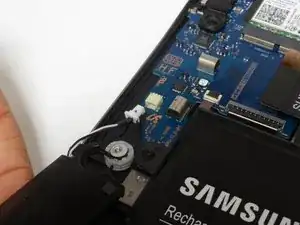

Продолжайте снимать динамики, аккуратно сжимая боковые стороны белого разъем.
Шаг 5
Осторожно потяните за белый разъем, чтобы удалить динамики.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
