Замена сборки экрана Razer Blade 14" (2014)

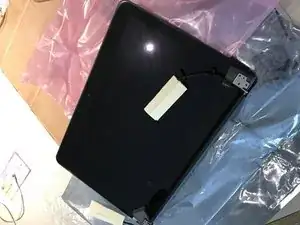

Начните с проверки совместимости заменяемой сборки с вашей моделью. Я купил эту QHD-сборку на eBay. Эта сборка включает ЖК-экран, веб‑камеру, антенну и сенсорный дигитайзер. Перед началом убедитесь, что действительно требуется новая сборка экрана и она решит вашу проблему. В моём случае ЖК‑панель и сенсор были повреждены.

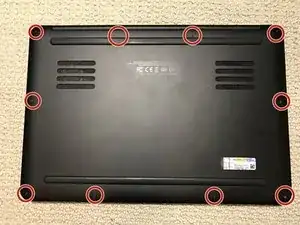

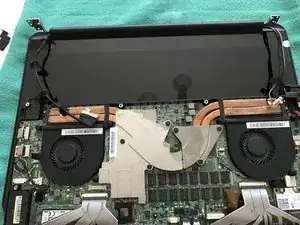

Открутите 10 винтов Torx (T5), чтобы снять заднюю панель. Обязательно полностью разрядите аккумулятор ноутбука или отключите аккумулятор перед работой с внутренними компонентами.

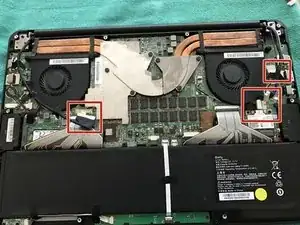

Обратите внимание на кабель ЖК‑экрана (зелёный), антенный кабель (красный), кабель веб‑камеры (синий) и кабель зарядки (фиолетовый). Все они идут к сборке экрана.

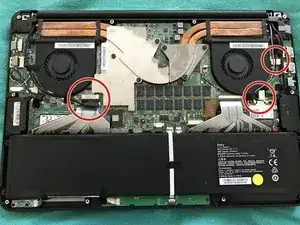

Отключите перечисленные разъёмы. Для кабеля веб‑камеры и кабеля зарядки может потребоваться небольшой лопаточный инструмент. Кабель ЖК‑экрана должен вытянуться при лёгком нажатии на пластиковую фиксирующую полосу. Антенные кабели снимаются путём лёгкого оттягивания вверх.

Открутите винты с крестообразной головкой, удерживающие петлю экрана.

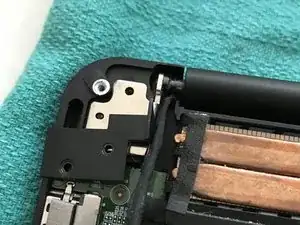

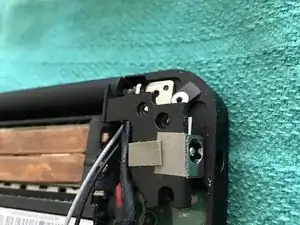

Открутите винты с правой стороны (потребуется приподнять порт зарядки из корпуса, чтобы полностью освободить петлю).

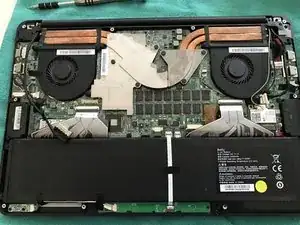

После снятия винтов аккуратно освободите сборку экрана из корпуса.

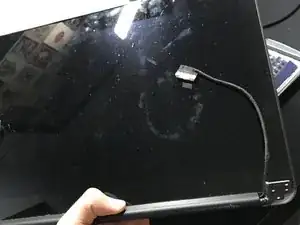

Старый экран.

Опустите нижнюю часть корпуса на заменяемый экран, убедившись, что кабели не зажаты в петле.

Подключите кабели. Проложите кабели так, чтобы они не прижимались к нижней крышке и не подвергались сдавливанию.

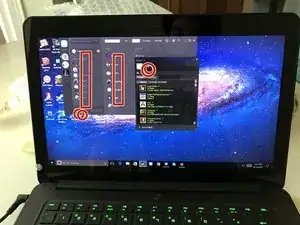

Верните нижнюю крышку и проверьте работоспособность. (Маркеры закрывают личности моих друзей и меня)
