Замена оперативной памяти Alienware M14xR2
В этом руководстве показано, как безопасно получить доступ и заменить модули оперативной памяти в ноутбуке Alienware M14xR2. Для удаления оперативной памяти необходимо сначала снять батарею и дисковод.
Шаг 1
Выключите компьютер.
Отсоедините зарядный кабель от компьютера.
Не отключение зарядного кабеля может привести к электрическому удару и серьезным травмам.

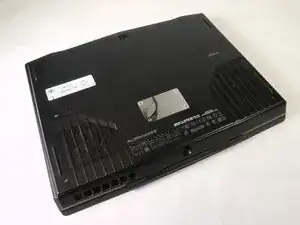

Переверните компьютер вверх ногами.
Шаг 2

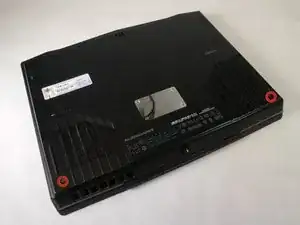

Ослабьте два винта Phillips размером 1 и длиной 6.35 мм на задней панели.
Два винта имеют пружинный механизм и не отсоединяются от крышки.

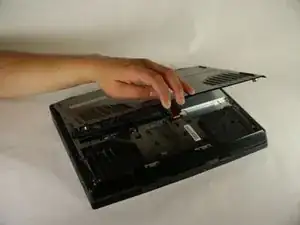

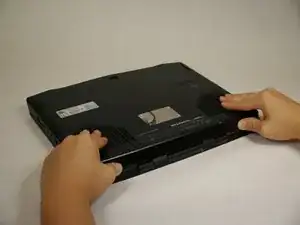

Сдвиньте заднюю крышку к себе, а затем поднимите её вверх, чтобы снять.
Шаг 3

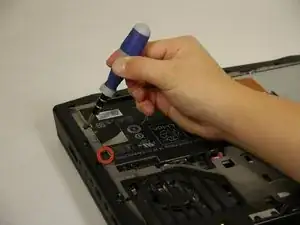

Ослабьте два винта Phillips размером 1 и длиной 6.35 мм, крепящих батарею к ноутбуку.
Два винта зафиксированы в батарее и не отсоединяются.
Шаг 4

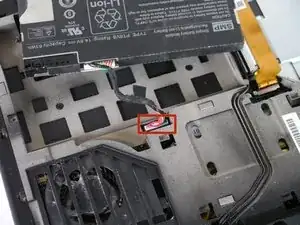

Поднимите черный язычок на батарее, чтобы открыть соединение между батареей и ноутбуком.
Поднимите белый разъем, чтобы отключить его от ноутбука.

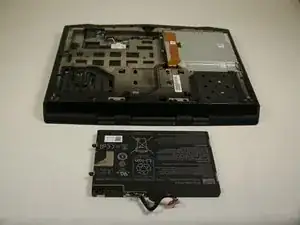

Батарея теперь свободна и может быть убрана в сторону.
Шаг 5

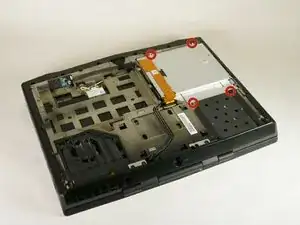

Открутите четыре винта размером 1 и длиной 6.35 мм.

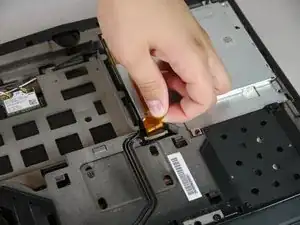

Поднимите конец оранжевого язычка, чтобы отсоединить его от белого разъема.

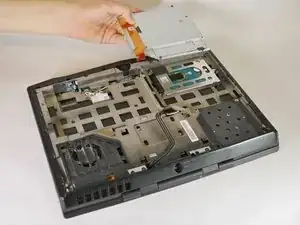

Поднимите оптический привод вверх и извлеките его из ноутбука, убрав в сторону.
Шаг 6

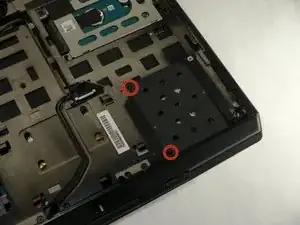

Открутите два винта размером 1 и длиной 6.35 мм.
Поднимите и снимите панель, закрывающую модули RAM.
Шаг 7

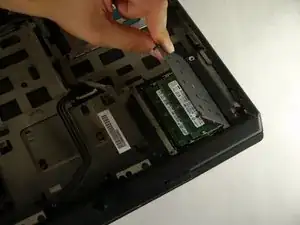

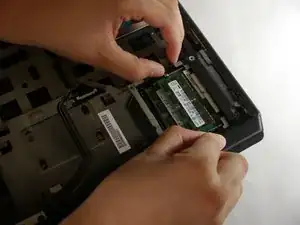

Отодвиньте наружу оба зажима, которые удерживают модули RAM на месте.

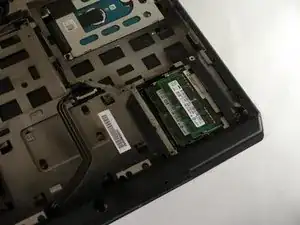

Модули RAM поднимутся вверх, когда освободятся от зажимов.
Шаг 8

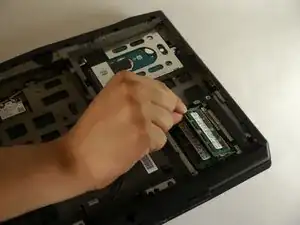

Возьмите и вытяните модули RAM вверх и вытяните их из корпуса, отложив в сторону.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
