Замена жесткого диска Alienware M14xR2
Это руководство покажет, как безопасно получить доступ и заменить жесткий диск в ноутбуке Alienware M14xR2. Перед заменой жесткого диска необходимо извлечь аккумулятор и оптический привод.
Шаг 1
Выключите компьютер.
Отсоедините кабель питания от компьютера.
Неотключение кабеля питания может привести к поражению электрическим током и серьезным травмам.
Переверните компьютер вверх дном.
Шаг 2
Ослабьте два винта Phillips размером 1, длиной 6,35 мм на задней крышке.
Два винта имеют пружинное крепление и не отделяются от крышки.
Сдвиньте заднюю крышку в вашу сторону, затем поднимите её вверх, чтобы снять.
Шаг 3
Ослабьте два винта Phillips размером 1, длиной 6,35 мм, крепящие аккумулятор к ноутбуку.
Два винта зафиксированы в аккумуляторе и не отстегиваются.
Шаг 4
Поднимите черную язычок на аккумуляторе, чтобы открыть разъем между аккумулятором и ноутбуком.
Поднимите белый разъем, чтобы отсоединить его от ноутбука.
Аккумулятор теперь можно вынуть из ноутбука и отложить в сторону.
Шаг 5
Отвинтите четыре винта Phillips размером 1, длиной 6,35 мм.
Потяните за конец оранжевой ленты, чтобы отсоединить её от белого разъема.
Поднимите оптический привод вверх и выньте его из ноутбука, отложив в сторону.
Шаг 6

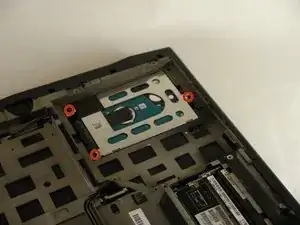

Ослабьте три винта Phillips размером 1, длиной 6,35 мм, чтобы освободить жесткий диск от корпуса ноутбука.
Винты имеют пружинное крепление и не выпадут из сборки жесткого диска.

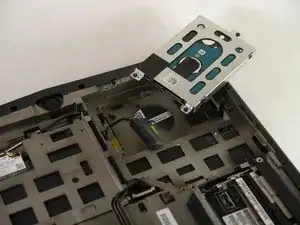

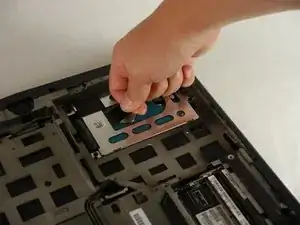

Осторожно потяните за черную язычок, так как к жесткому диску по-прежнему подключен кабель.
Шаг 7
Оттяните разъем, прикрепленный к кабелю на конце жесткого диска, от него наружу, чтобы отключить.
Отложите теперь отключенный жесткий диск.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
