Замена узла дисплея Alienware M14xR2

Выключите компьютер.

Отключите зарядный кабель от компьютера.

Неотключение зарядного кабеля может привести к поражению электрическим током и тяжёлым травмам.

Переверните компьютер вверх дном.

Ослабьте два винта Phillips размера 1 длиной 6,35 мм на задней крышке.

Два винта имеют пружинный крепёж и не отделяются от крышки.

Сдвиньте заднюю крышку к себе, затем поднимите её вверх, чтобы снять.

Ослабьте два винта Phillips размера 1 длиной 6,35 мм, крепящие аккумулятор к ноутбуку.

Два винта зафиксированы в аккумуляторе и не отсоединяются.

Поднимите чёрную защёлку на аккумуляторе, чтобы открыть разъём между аккумулятором и ноутбуком.

Поднимите белый разъём, чтобы отключить его от ноутбука.

Аккумулятор теперь можно вынуть из ноутбука и отложить в сторону.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите сведения о технике безопасности, поставляемые с компьютером, и выполните шаги в разделе «Перед началом работы».

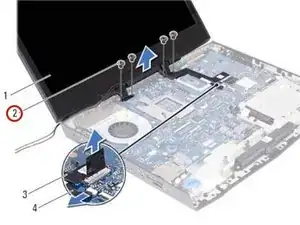

Отметьте прокладку кабелей антенн карты WirelessHD (опционально) и мини-карты и снимите их с направляющих на основании компьютера.

ПРИМЕЧАНИЕ: Карта WirelessHD является опциональной и может отсутствовать в вашем компьютере.

Переверните компьютер и откройте дисплей максимально широко.

Убедитесь, что сняты центральная крышка управления, клавиатура и сборка подладонной панели.

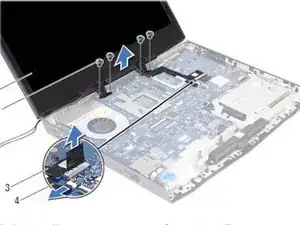

Используя выдвижную вкладку, отключите кабель дисплея от разъёма на системной плате.

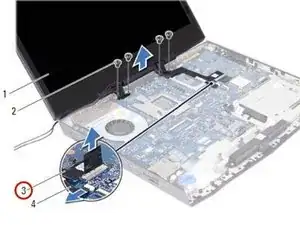

Отключите кабель платы с логотипом от разъёма на системной плате.

Осторожно отлейте кабель дисплея и кабель платы с логотипом от системной платы.

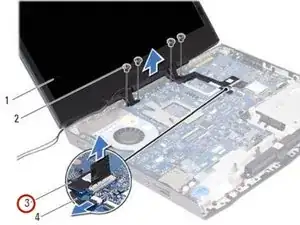

Снимите винты, которые закрепляют узел дисплея на основании компьютера.

Осторожно выведите кабели антенн WirelessHD (опционально) и мини-карты через вырез в основании компьютера.

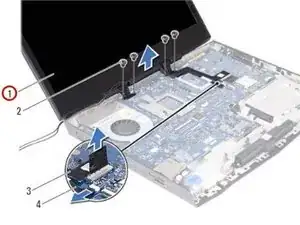

Снимите узел дисплея с компьютера.

Протяните кабели антенн WirelessHD (опционально) и мини-карты через вырез в основании компьютера.

Установите НОВЫЙ узел дисплея на место и замените винты, которые закрепляют узел дисплея на основании компьютера.

ПРИМЕЧАНИЕ: Убедитесь, что между узлом дисплея и основанием компьютера не проходят кабели.

Подключите кабель дисплея и кабель платы с логотипом к разъёмам на системной плате.
