Замена платы индикатора состояния Alienware M14xR2

Выключите компьютер.

Отключите кабель питания от компьютера.

Несоблюдение отключения кабеля питания может привести к электрическому удару и серьёзным травмам.

Переверните компьютер дном вверх.

Ослабьте два винта Phillips размера 1 длиной 6,35 мм на задней крышке.

Два винта имеют пружинную посадку и не отделяются от крышки.

Сдвиньте заднюю крышку в свою сторону, затем поднимите вверх, чтобы снять её.

Ослабьте два винта Phillips размера 1 длиной 6,35 мм, фиксирующие аккумулятор в ноутбуке.

Оба винта зажаты в батарее и не отстёгиваются.

Поднимите чёрную язычок на батарее, чтобы открыть разъём между батареей и ноутбуком.

Аккуратно потяните за белый разъём, чтобы отсоединить его от ноутбука.

Теперь батарею можно вынуть из ноутбука и отложить в сторону.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией о безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед началом работы».

Переверните модуль подставки для рук.

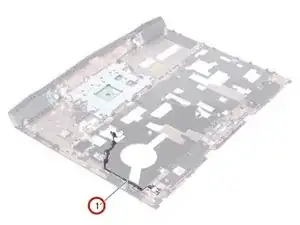

Запомните прокладку кабеля платы индикатора состояния и выведите кабель из направляющих.

ПРИМЕЧАНИЕ: Если кабель платы индикатора состояния находится под кабелем динамиков, сначала снимите кабель динамиков, затем снимите кабель платы индикатора состояния.

Переверните модуль подставки для рук.

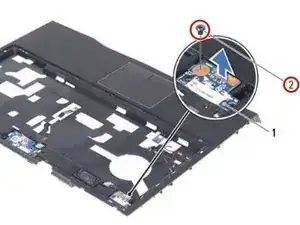

Снимите винт, который закрепляет плату индикатора состояния на модуле подставки для рук.

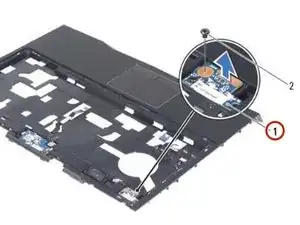

Осторожно приподнимите плату индикатора состояния и освободите её кабель из прорези в модуле подставки для рук.

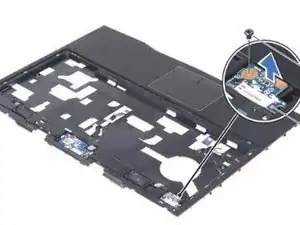

Проденьте кабель новой платы индикатора состояния через прорезь в модуле подставки для рук.

Совместите вырез на плате индикатора состояния с посадочным штифтом на модуле подставки для рук.

Установите винт, который закрепляет плату индикатора состояния на модуле подставки для рук.

Переверните модуль подставки для рук.

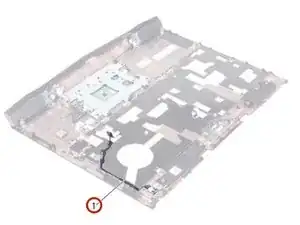

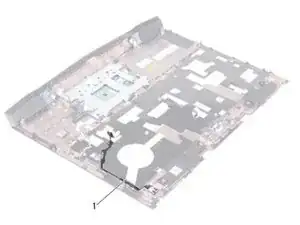

Прокладите кабель платы индикатора состояния через направляющие на модуле подставки для рук.
