Замена блока вентилятора Lenovo Yoga 900-13ISK
В этом руководстве показано, как заменить блок вентилятора и радиатор на материнской плате 13-дюймового Lenovo Yoga 900 (900-13ISK). Радиатор и вентиляторы работают совместно, отводя избыточное тепло, производимое процессором, и предотвращая перегрев компьютера. Распространённые признаки неисправности системы — громкий шум вентиляторов, сильный нагрев днища корпуса или частые самопроизвольные отключения компьютера из‑за перегрева. Если Вы сталкиваетесь с такими проблемами, замена или обслуживание блока вентилятора может решить их.
Эффективная передача тепла от процессора к радиатору обеспечивается слоем термопасты между ними. Если термопаста высыхает, она теряет эффективность и может привести к перегреву процессора. Очистка и замена термопасты необходимы при каждом снятии радиатора с процессора, но сама по себе замена термопасты может улучшить тепловой режим.
Также стоит учитывать, что со временем вентиляторы накапливают пыль, что снижает их эффективность при рассеивании тепла. При наличии значительных отложений пыли возможно восстановление работоспособности системы путём очистки вентиляторов без снятия радиатора с материнской платы.
Обязательно отключите питание и полностью выключите устройство перед началом работ.
Шаг 1
С помощью отвертки Torx T5 отвинтите десять винтов 5,5 мм на задней крышке ноутбука.
Шаг 2
Используйте лопатку, чтобы отжать заднюю крышку у петель ноутбука.
По периметру корпуса находятся пластиковые защёлки, фиксирующие заднюю крышку. Их нужно отщёлкнуть при снятии крышки.
Снимите заднюю крышку, полностью поддевая её пальцами.
Шаг 3
Отверткой Phillips #00 отвинтите пять винтов 3,6 мм, крепящих аккумулятор.
Шаг 4
Возьмитесь за нижние углы аккумулятора и аккуратно потяните, пока кабель не отсоединится от разъёма на материнской плате.
При сборке используйте пластиковую лопатку, чтобы вставить кабель аккумулятора в разъём на нижней стороне материнской платы. Это будет проще сделать до установки винтов.
Шаг 5
Отверткой Phillips #00 отвинтите винт 2,7 мм, фиксирующий карту SSD.
Шаг 6
Выньте карту SSD из разъёма, потянув её вправо.
Шаг 7
Подденьте лопастью серый и чёрный коаксиальные кабели от Wi‑Fi карты.
Отведите кабели в сторону.
Шаг 8
Отверткой Phillips #00 отвинтите винт 2,2 мм, крепящий Wi‑Fi карту.
После удаления винта Wi‑Fi карта может приподняться и зафиксироваться под углом к материнской плате.
Шаг 9
Выньте Wi‑Fi карту из разъёма на материнской плате.
Шаг 10
Острой частью лопатки отогните подъёмные фиксирующие защёлки восьми ZIF‑разъёмов на материнской плате.
Выньте восемь кабелей из их разъёмов пинцетом с притуплёнными концами.
Шаг 11
Используйте лопатку, чтобы приподнять пресс‑контактный разъём с правой стороны материнской платы.
Шаг 12
Отверткой Phillips #00 отвинтите пять винтов 3,6 мм, крепящих материнскую плату.
Шаг 13
Отведите межплатный кабель слева от материнской платы, чтобы получить доступ к одному из винтов вентилятора слева.
Отверткой Phillips #00 отвинтите два винта 3,6 мм, крепящие левый вентилятор.
Шаг 14
Отверткой Phillips #00 отвинтите два винта 3,6 мм, крепящие правый вентилятор.
Шаг 15
Снимите чёрный и белый коаксиальные кабели с крючков на корпусе правого вентилятора, раскручивая их.
Шаг 16

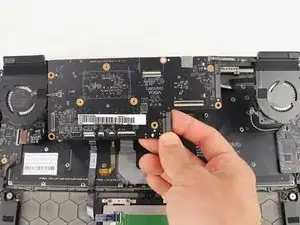

Поднимите материнскую плату за нижний край и выньте её вверх и наружу из корпуса.

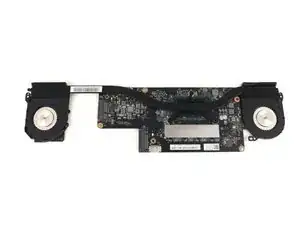

Если необходимо снять узел вентилятора, чтобы перенести его на новую материнскую плату, продолжайте следовать руководству по радиатору.
Шаг 17
Переверните материнскую плату, чтобы получить доступ к радиатору.
Шаг 18

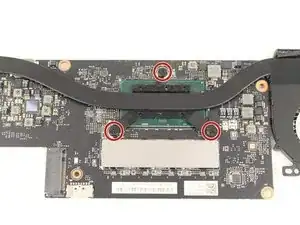

Отвинтите три зафиксированных винта на радиаторе крестообразной отверткой Phillips #1.
Эти винты могут быть очень тугими, поэтому соблюдайте рекомендации по работе с отверткой и прикладывайте сильное прижимное усилие, чтобы избежать срезания отверстий под винты.
Шаг 19

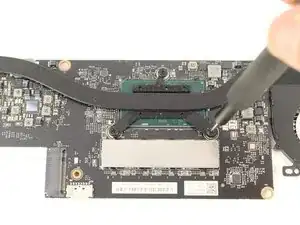

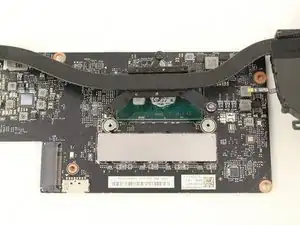

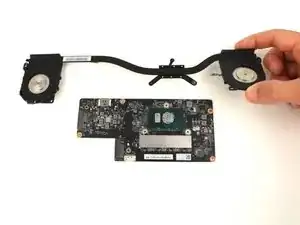

Снимите сборку радиатора и вентилятора с материнской платы.
Обязательно удалите старую термопасту и нанесите новую при каждом разъединении радиатора и процессора. Если нужна помощь, ознакомьтесь с нашим руководством Как наносить термопасту!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
