Замена тачпада Lenovo YOGA 730-15IKB
Следуйте этому руководству, чтобы заменить тачпад на вашем Lenovo YOGA 730-15IKB. Тачпад расположен перед клавиатурой и позволяет перемещать курсор на экране. Если ваш тачпад не щелкает или не реагирует на ваш прикосновение, он может быть неисправен и нуждаться в замене. Номер детали для замены тачпада — 5T60Q96439 для модели темно-серого цвета и 5T60Q96460 для серебристой модели.
Шаг 1
Выключите компьютер и отключите зарядное устройство перед тем, как продолжить.
Переверните ноутбук, чтобы увидеть его нижнюю сторону.
Удалите десять винтов T5 Torx длиной 7 мм.
Шаг 2
Подденьте нижнюю крышку с помощью инструмента для открытия.
Начните с переднего края крышки и двигайтесь вдоль сторон.
Шаг 3
Поднимите нижнюю крышку вверх и отведите её от задних петель.
Шаг 4

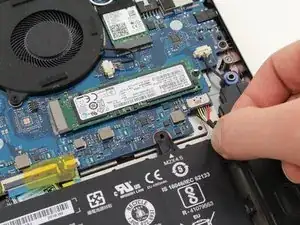

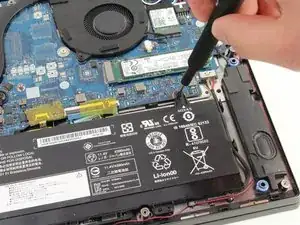

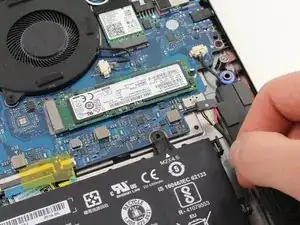

Отключите аккумулятор от материнской платы, осторожно потянув за кабель аккумулятора пальцами или пинцетом.
Тяните параллельно аккумулятору, а не прямо вверх.
Отключайте кабель осторожно, так как восемь проводов на разъёме очень маленькие и деликатные.
Шаг 5

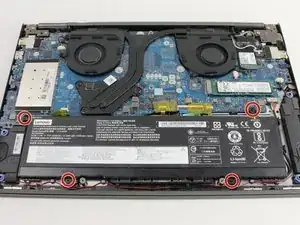

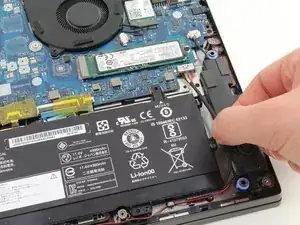

Удалите четыре винта Phillips #1 длиной 4 мм, крепящие аккумулятор.
Шаг 6

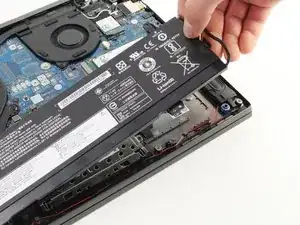

Поднимите аккумулятор вверх и извлеките его из корпуса.
Обращайтесь с аккумулятором осторожно. Прикосновение к клеммам может вызвать электрический удар. Прокол аккумулятора может привести к возгоранию.
Шаг 7

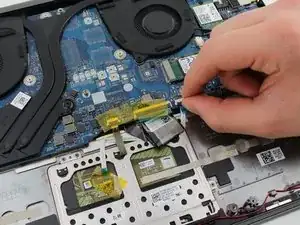

Тачпад подключен с помощью шлейфа к переднему краю материнской платы.

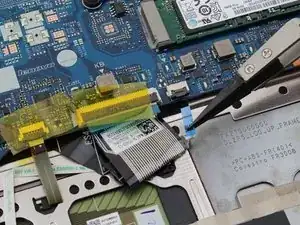

Поднимите черную вкладку на разъёме кабеля тачпада.

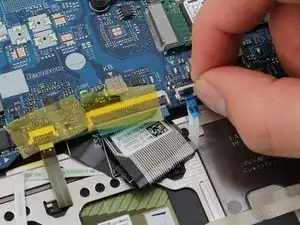

Шлейф должен легко выйти из разъёма.
Шаг 8

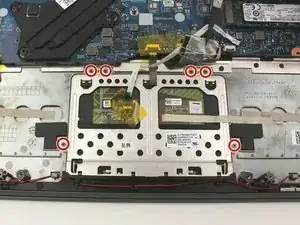

Удалите шесть винтов Phillips #000 длиной 2 мм.
Некоторые из этих винтов могут быть скрыты под другими шлейфами.
Шаг 9

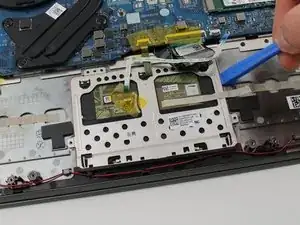

Поднимите верхний край тачпада рядом с материнской платой. Поднимите тачпад вверх и извлеките его из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
