Замена материнской платы Asus Eee PC 1000HE

Положите ноутбук дном вверх.

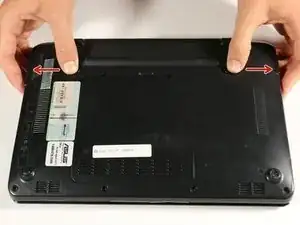

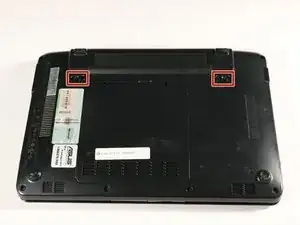

Найдите две фиксирующие боковые защелки батареи.

Сдвиньте защелки наружу, чтобы разблокировать батарею.

Правая защелка останется в разблокированном положении, в то время как левую нужно удерживать.

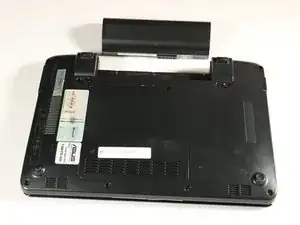

Удерживая левую защелку сдвинутой наружу, сдвиньте батарею от себя, чтобы снять её.

Клавиатура по-прежнему будет подключена к корпусу нетбука в конце этого шага через ленточный кабель, расположенный по нижнему краю клавиатуры. Неправильное снятие может повредить устройство.

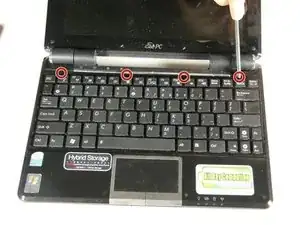

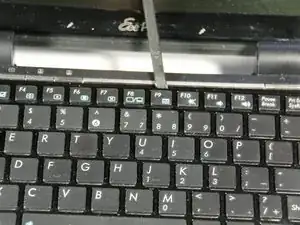

Определите четыре точки крепления, удерживающие верхнюю часть клавиатуры к основной части корпуса нетбука. Для снятия клавиатуры используйте лопатку, чтобы отщелкнуть клавиатуру вверх в этих точках.

Клавиатура будет постепенно отсоединяться по мере использования лопатки в каждой точке крепления.

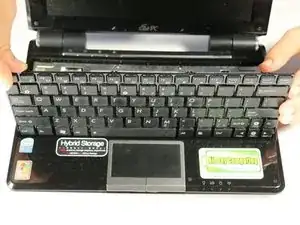

Переверните клавиатуру, оттянув её верхний край от корпуса нетбука, используя нижний край в качестве шарнира.

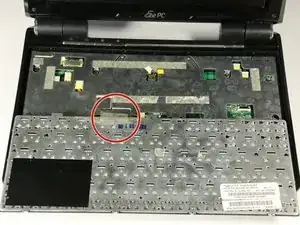

Найдите непрозрачную полосу, или ленточный кабель, соединяющую заднюю часть клавиатуры с аппаратной частью нетбука.

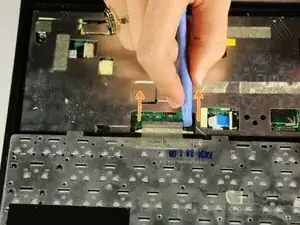

Чтобы отключить ленточный кабель, используйте пластиковый инструмент для вскрытия, чтобы отвести каждую сторону черной пластиковой полосы, расположенной под ленточным кабелем, от самого кабеля.

Черная полоса полностью отсоединится от ленточного кабеля. Клавиатура затем будет отделена от корпуса нетбука и может быть безопасно удалена.

С помощью отвертки PH00 (крестовая) отверните два винта 4 мм, удерживающие заднюю крышку на месте.

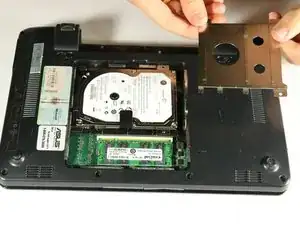

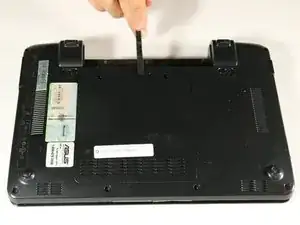

Используйте лопатку, чтобы аккуратно поддеть и снять заднюю крышку.

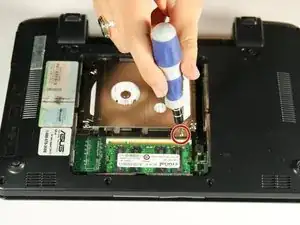

Используя головку PH00 (крестовая) и отвертку, удалите винт 4 мм, удерживающий крышку жесткого диска.

Крышка жесткого диска — это серебристая пластина поверх жесткого диска.

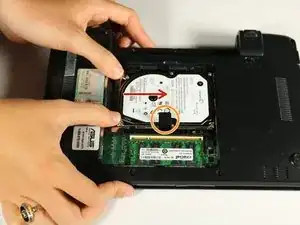

Сдвиньте жесткий диск слева направо, чтобы отсоединить его.

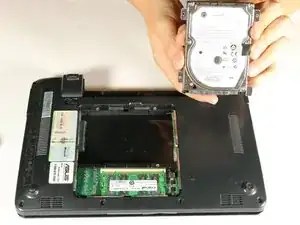

Как только жесткий диск отсоединён, поднимите черную петлю и извлеките его из нетбука.

Не выполняйте следующие 3 шага, если вы не собираетесь заменять жесткий диск. В противном случае перейдите к следующему разделу.

Не выполняйте этот шаг и следующие два шага, если цель не в замене жесткого диска. Для всех других руководств достаточно просто снять жесткий диск с ПК (показано в предыдущих шагах).

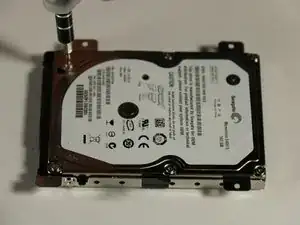

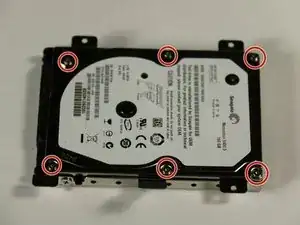

Чтобы снять металлический корпус жесткого диска, используйте отвертку с головкой T6 (звездочка), чтобы открутить шесть винтов 4 мм, отмеченных красными кружками на изображении.

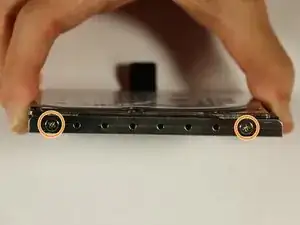

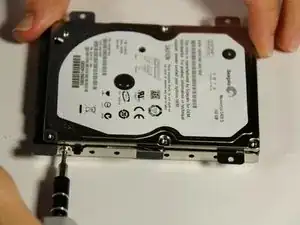

Далее снимите по два винта 4 мм с каждой стороны корпуса жесткого диска, показанные синими кружками. Используйте крестовую головку PH00 и соответствующую отвертку, чтобы открутить эти винты 4 мм.

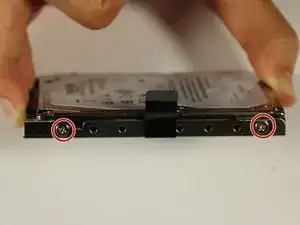

Всего должно быть 4 винта, по 2 с каждой стороны.

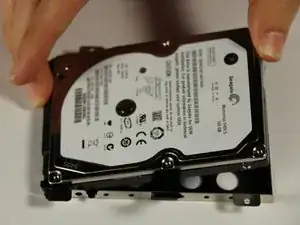

Снимите жесткий диск с металлического корпуса, приподняв его вверх.

Клавиатура по-прежнему будет подключена к корпусу нетбука в конце этого шага через ленточный кабель, расположенный по нижнему краю клавиатуры. Неправильное снятие может повредить устройство.

Определите четыре точки крепления, удерживающие верхнюю часть клавиатуры к основной части корпуса нетбука. Для снятия клавиатуры используйте лопатку, чтобы отщелкнуть клавиатуру вверх в этих точках.

Клавиатура будет постепенно отсоединяться по мере использования лопатки в каждой точке крепления.

Переверните клавиатуру, оттянув её верхний край от корпуса нетбука, используя нижний край в качестве шарнира.

Найдите непрозрачную полосу, или ленточный кабель, соединяющую заднюю часть клавиатуры с аппаратной частью нетбука.

Чтобы отключить ленточный кабель, используйте пластиковый инструмент для вскрытия, чтобы отвести каждую сторону черной пластиковой полосы, расположенной под ленточным кабелем, от самого кабеля.

Черная полоса полностью отсоединится от ленточного кабеля. Клавиатура затем будет отделена от корпуса нетбука и может быть безопасно удалена.

Разместите нетбук так, чтобы задняя панель была направлена вверх.

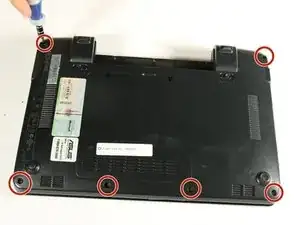

Найдите восемь винтов длиной 7 мм по краям задних панелей.

Удалите эти винты 7 мм с помощью отвертки PH00 (крестовая).

Разместите нетбук так, чтобы отсек для аккумулятора был ближе всего к Вам.

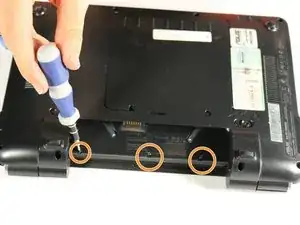

Найдите три винта 7 мм на задней панели, под местом, где находился бы аккумулятор до его извлечения.

Удалите эти три винта 7 мм с помощью отвертки PH00 (крестовая).

Разместите нетбук так, чтобы передняя панель была открыта, а клавиатура и экран были обращены к Вам (в той ориентации, в которой Вы обычно используете нетбук).

На этом шаге предупреждающая наклейка закрывает один винт 7 мм. Если снять её, гарантия на нетбук будет аннулирована.

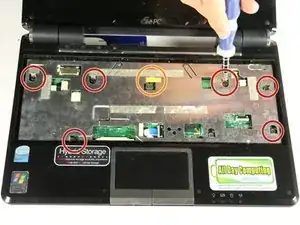

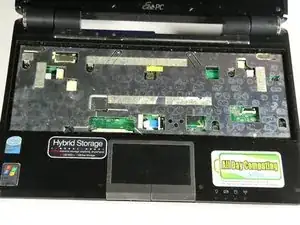

Уже сняв клавиатуру, найдите шесть винтов 7 мм на серебристой пластине в корпусе клавиатуры.

Удалите эти шесть винтов 7 мм с помощью отвертки PH00 (крестовая).

Если Вы решите снять наклейку и аннулировать гарантию, найдите жёлтую наклейку и снимите её, чтобы открыть седьмой винт 7 мм.

Удалите седьмой винт 7 мм с помощью отвертки PH00 (крестовая).

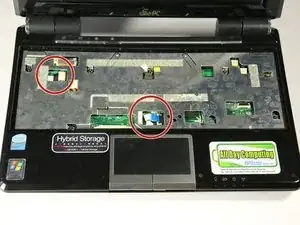

Найдите провод, подключённый к материнской плате в верхнем левом углу, и ленточный шлейф, подключённый к материнской плате в нижней средней части серебристого корпуса клавиатуры.

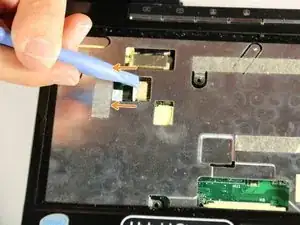

Отсоедините провод в верхнем левом углу корпуса клавиатуры от места подключения с помощью пластиковой лопатки. Поместите пластиковой лопаткой на один конец белой пластиковой детали. Потяните за край детали, чтобы извлечь её из разъёма.

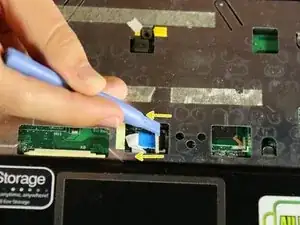

Отсоедините ленточный шлейф от разъёма, отодвинув оба конца кремовой пластиковой защёлки от шлейфа.

После снятия пластиковой защёлки ленточный шлейф отскочит, но он всё ещё будет прикреплён к серебристой пластине.

Отсоединив шлейфы, Вы теперь можете снять переднюю панель клавиатуры. Серебристый корпус клавиатуры и чёрная деталь соединены и составляют переднюю панель.

Найдите один задний угол нетбука рядом с местом, где экран соединяется с корпусом нетбука.

Вставьте пластиковой лопаткой между двумя чёрными слоями нетбука. Видна линия, разделяющая нижнюю и верхнюю чёрные детали.

Проведите пластиковой лопаткой вдоль стороны нетбука, одновременно поднимая вверх и удерживая её зажатой между двумя чёрными деталями. Это ослабит соединение.

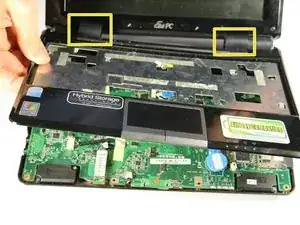

Когда две детали достаточно ослабеют, Вы можете поместить пальцы между ними и снять верхнюю деталь. Две внутренние чёрные части шарнирного соединения между экраном и корпусом нетбука прикреплены к передней панели, которую Вы снимаете.

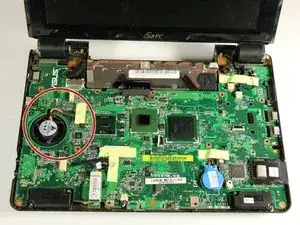

Найдите вентилятор на левой стороне материнской платы.

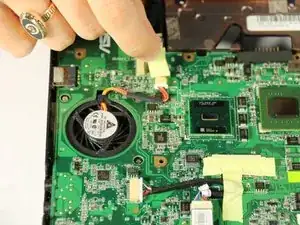

Найдите наклейку рядом с вентилятором, лежащую поверх проводов подключения вентилятора.

Отогните наклейку.

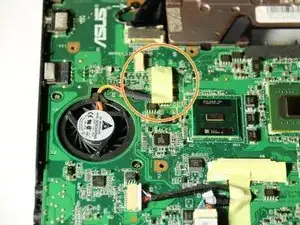

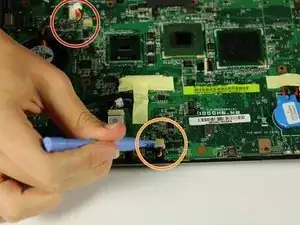

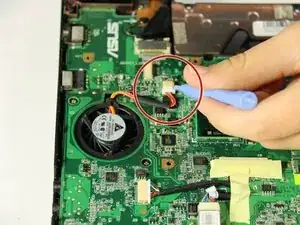

Найдите провод, подключённый к материнской плате, который находится под наклейкой, отогнутой на предыдущем шаге.

Используйте пластиковой лопаткой, чтобы извлечь провода из кремового разъёма.

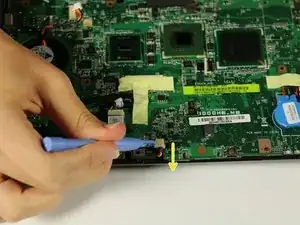

Найдите провод, подключённый к материнской плате в нижнем левом углу.

Удалите этот провод с помощью пластиковой лопатки, поддев белую пластиковую деталь и вынимая её из кремового разъёма.

Чтобы извлечь материнскую плату из корпуса нетбука, необходимо отсоединить её от нижней чёрной части нетбука.

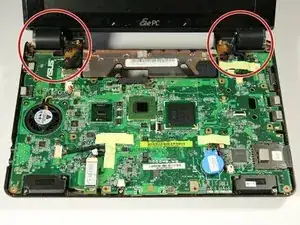

Найдите шарнирные точки в верхней части нетбука по обеим сторонам. Эти элементы соединяют экран с корпусом нетбука.

Найдите три винта 7 мм справа от левой шарнирной точки, расположенные в вертикальной линии.

Удалите эти винты 7 мм с помощью отвертки PH00 (крестовая).

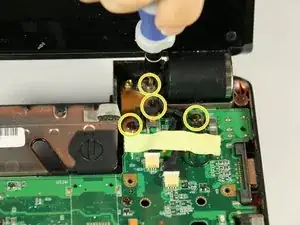

Найдите четыре винта 7 мм слева от правой шарнирной точки.

Удалите эти винты 7 мм с помощью отвертки PH00 (крестовая).

Для этого шага разместите нетбук с закрытым экраном и положите его на плоскость задней стороной вверх. Отсек для аккумулятора должен быть обращён к Вам.

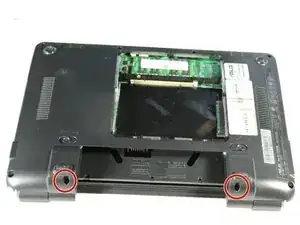

Найдите два винта 7 мм в отверстиях по обе стороны от отсека аккумулятора.

Следующий шаг сложный и требует использования обеих рук или помощи другого человека.

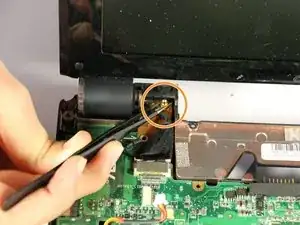

Открыв экран компьютера, найдите золотую втулку под винт 3 мм внутри каждой шарнирной точки. Они находятся рядом с винтами 7 мм, которые Вы удалили на предыдущем шаге.

На следующем шаге Вы удалите винт 7 мм со стороны отсека аккумулятора, удерживая золотую втулку для винта 3 мм на месте.

Разместите нетбук на боку. Сторона, лежащая на поверхности, не должна быть той стороной, на которой находится винт 7 мм, который Вы собираетесь удалить.

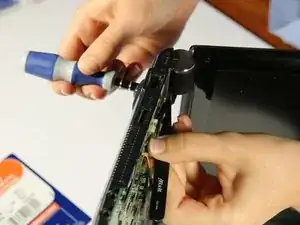

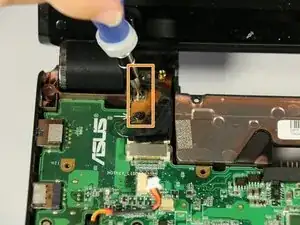

Удерживайте золотую втулку для винта 3 мм на месте с помощью чёрных пинцетов. Одновременно удалите винт 7 мм на стороне отсека аккумулятора, используя отвертку PH00 (крестовая).

Экран всё ещё будет подключён к материнской плате, поэтому не пытайтесь развести их.

Разместите ПК так, чтобы экран и материнская плата были обращены к Вам.

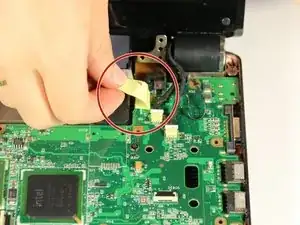

Отогните ленту, закрепляющую провода экрана.

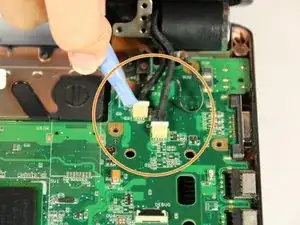

Отсоедините белые пластиковые соединители проводов с помощью пластиковой лопатки.

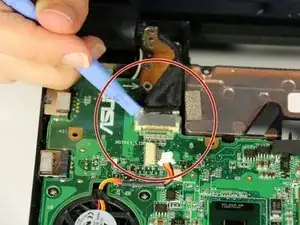

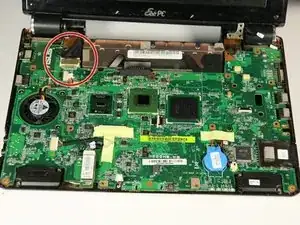

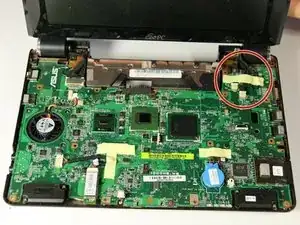

Чтобы отсоединить разъём экрана с верхней левой стороны материнской платы, нужно отогнуть ленту, удерживающую провода вентилятора.

Используйте пластиковой лопаткой, чтобы отсоединить кабель от материнской платы.

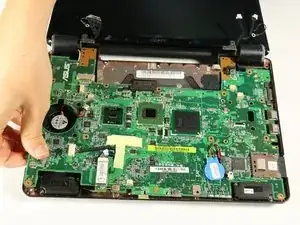

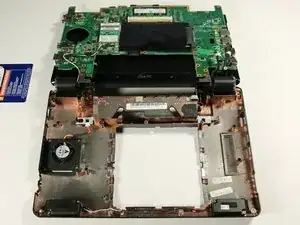

Используйте пластиковый инструмент для вскрытия или руку, чтобы осторожно приподнять левую сторону материнской платы от нижнего пластикового корпуса.

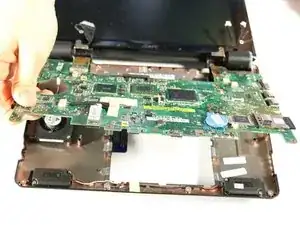

Поднимите и осторожно вытяните материнскую плату влево. Разъёмы на правой стороне материнской платы (для USB и других подключений) освободятся из пластикового корпуса при сдвиге платы влево.

Внимание: при извлечении материнской платы не ломайте пластиковый разъём, ведущий к жёсткому диску.

Материнская плата останется подключённой к экрану чёрными и белыми проводами в верхнем левом углу. Для полного отсоединения извлеките карту беспроводной сети с материнской платы.
