Замена батареи Samsung Chromebook 2

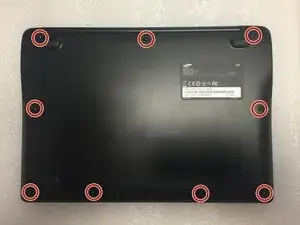

Используя биту PH0, открутите все 9 винтов по краям корпуса.

Откройте дверь слота для карты MicroSD. Это поможет при открытии корпуса, так как рядом с этой дверцей есть точка защелки.

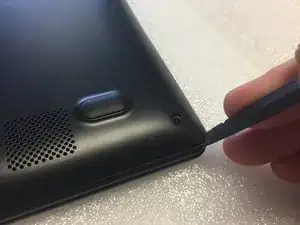

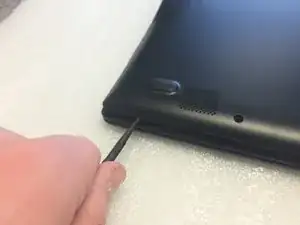

Начните с угла, вставьте лопатку под углом в отверстие. Вы услышите щелчок, когда защелка ослабнет. Вставьте лопатку внутрь корпуса и поверните на 90° влево или вправо, чтобы освободить защелку.

Начните аккуратно обходить корпус. Если Вы столкнетесь с участком, который не освобождается, оставьте его и двигайтесь в противоположном направлении вокруг корпуса. В конечном итоге давление ослабнет, и задняя часть корпуса отскочит.

Вы можете использовать заднюю крышку как подставку для винтов батареи, так что держите её рядом.

Убедитесь, что на Вас есть антистатический браслет или что Вы заземлены. Вы работаете близко к плате, и не хотите вызвать повреждение от статического разряда!

Используя лопатку, аккуратно отсоедините кабель батареи от разъема. Вы можете услышать щелчок, это нормально. Существуют два зацепа, которые крепко фиксируют кабель на плате.

Я нашел, что легче вставить лопатку под боковую часть кабеля и осторожно приподнять. Она поднимает лишь небольшую часть кабеля за раз. Затем я переместил лопатку на другую сторону кабеля и повторил. Таким образом, кабель аккуратно отсоединяется от разъема. (показано на картинке 2)

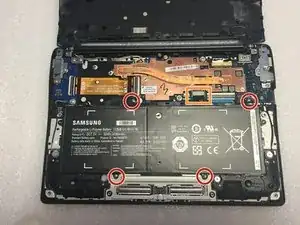

Открутите четыре винта с помощью биты PH0. Поместите их в часть корпуса, чтобы предотвратить их катание.

Когда батарея освободится, приподнимите один край с помощью лопатки и аккуратно выньте батарею из Chromebook.

Поместите новую батарею на крепежные стойки и аккуратно подключите кабель к разъему. Аккуратно нажимайте по одной стороне за раз, так как там два зажима, которые удерживают кабель на месте. Вы услышите два щелчка, когда кабель будет правильно установлен.

Возьмите плоскую часть лопатки и аккуратно проверьте, что кабель полностью вставлен.

После того как кабель установлен, закрутите четыре винта обратно. Это закрепит батарею.

Закручивайте винты рыхло, пока не установите все четыре, прежде чем затягивать их.
