Замена тачпада Poin2 Chromebook 11

Выключите Poin2 Chromebook 11 и отключите адаптер питания.

Закройте Chromebook и расположите его основанием вверх.

Используйте отвертку Phillips #0, чтобы вынуть десять винтов 7 мм, удерживающих основание на каркасе.

У Poin2 Chromebook 11 нет винтов под резиновыми ножками на основании.

Вставьте пластиковый инструмент для вскрытия шириной 1 см между основанием и верхней рамой.

При необходимости приложите инструментом движение вверх-вниз. Когда вы услышите «щелчок», это указывает на разделение рамки.

Подденьте (вверх и вниз) по всему периметру Chromebook, чтобы разделить части.

Аккуратно поднимите основание от рамки руками.

Отключите белый 8-проводный разъем батареи от материнской платы, используя лопатку, чтобы выдвинуть два Г-образных фиксатора из гнезда.

Разъем плотно сидит и требует осторожного усилия для отсоединения.

Удалите шесть винтов 4 мм с помощью отвертки Phillips #0.

Поднимите аккумулятор из каркаса.

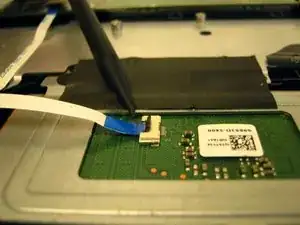

Найдите ZIF-разъем на плате тачпада.

Используйте кончик лопатки, чтобы перевести фиксирующий язычок в перпендикулярное положение и вытяните шлейф.

См. также руководство по разъемам для подробных инструкций, а также руководство iFixit по кабельным разъемам.

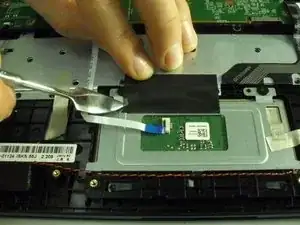

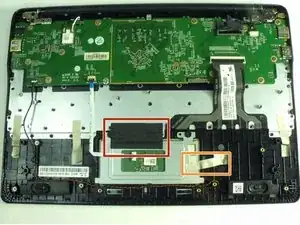

Снимите черную ленту, удерживающую тачпад.

Удалите полоски золотой электростатической ленты, также фиксирующей тачпад.

Используйте металлическую лопатку или пинцет, чтобы поддеть уголки ленты, но будьте осторожны, не применяйте слишком большую силу, чтобы не повредить радиатор.

Рекомендуется применение новой ленты, но ленту можно использовать повторно.

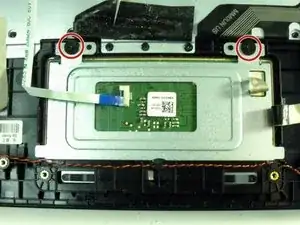

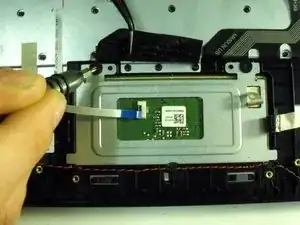

Используйте отвертку Phillips #00, чтобы удалить два винта 2 мм, закрепляющие металлическую пластину, удерживающую тачпад.

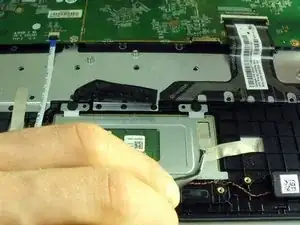

Сдвиньте пластину тачпада в направлении отверстий под винты, чтобы освободить нижний край пластины из-под пластиковой рамки.

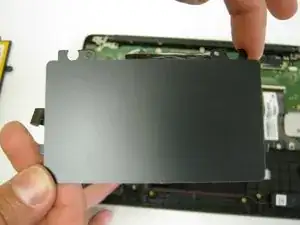

Снимите тачпад с противоположной стороны металлической пластины.
