Замена материнской платы в ноутбуке Poin2 Chromebook 11

Выключите ноутбук Poin2 Chromebook 11 и отключите блок питания.

Закройте крышку ноутбука и положите его нижней панелью вверх.

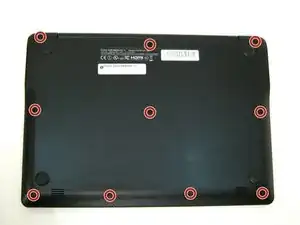

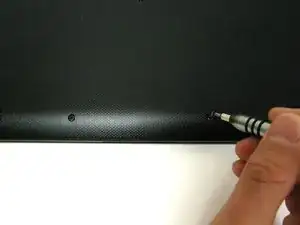

Используя крестовую отвёртку №0, выкрутите десять винтов длиной 7 мм, которые крепят нижнюю панель к корпусу.

В ноутбуке Poin2 Chromebook 11 под резиновыми ножками на нижней панели нет винтов.

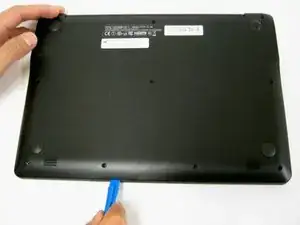

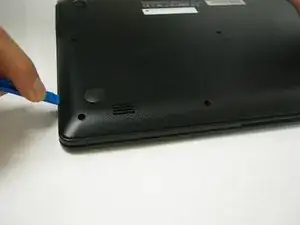

Вставьте пластиковую инструмент для вскрытия шириной 1 см между нижней панелью и верхней частью корпуса.

Может потребоваться прикладывать усилие вверх и вниз. Щелчок означает, что корпус начал расцепляться.

Подденьте по всему периметру ноутбука, чтобы разъединить панели.

Аккуратно приподнимите нижнюю панель руками, отделяя её от корпуса.

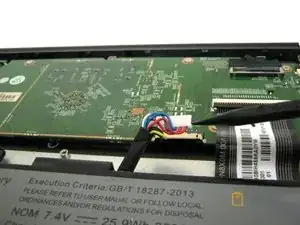

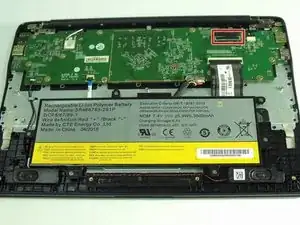

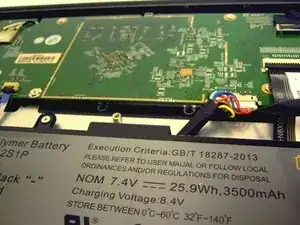

Отключите белый 8-жильный разъём аккумулятора, используя лопатку, чтобы выдвинуть два Г-образных фиксатора из разъёма.

Разъём плотно сидит, поэтому нужно аккуратно прикладывать усилие для его отключения.

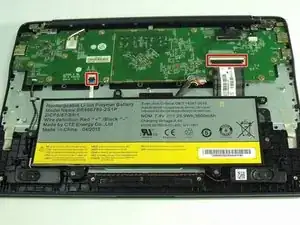

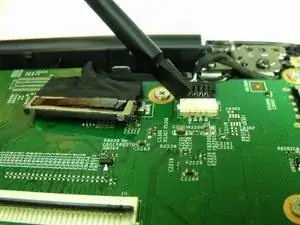

Используйте лопатку (или пальцы), чтобы поднять пластиковые защёлки, фиксирующие два шлейфа, подключённых к материнской плате.

Извлеките шлейфы из разъёмов.

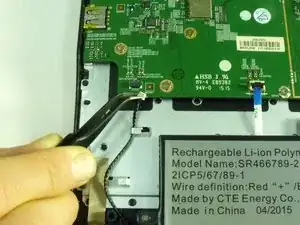

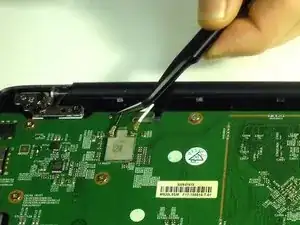

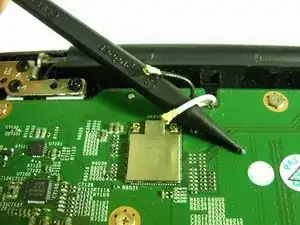

Отключите коаксиальные разъёмы от материнской платы, используя пинцет (или лопатку), чтобы «отщёлкнуть» их от разъёмов.

При установке разъёмов удерживайте их на месте и аккуратно нажмите прямо вниз. Разъёмы защёлкнутся на своих местах.

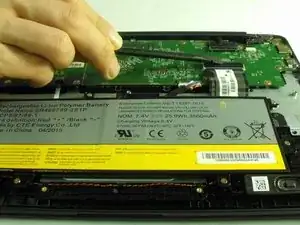

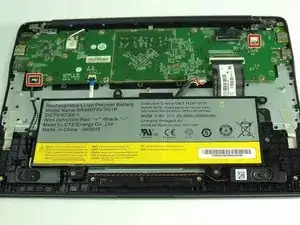

Отключите кабели динамика и разъёма питания, вытянув разъёмы из гнёзд.

Для отключения разъёмов может потребоваться лопатка.

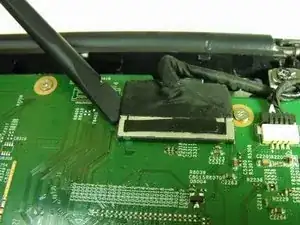

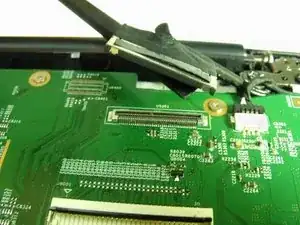

Отключите разъём экрана ЖК от материнской платы с помощью лопатки.

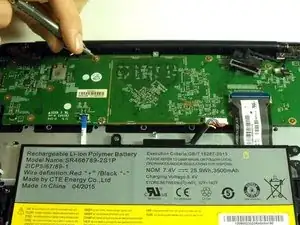

Используя крестовую отвёртку №000, выкрутите двенадцать винтов длиной 4 мм, которые крепят материнскую плату.

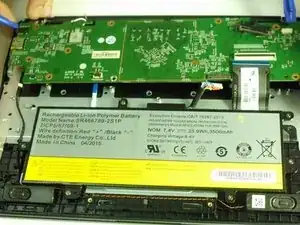

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по краям материнской платы и освободить её.

Приподнимите и извлеките материнскую плату из корпуса.
