Замена разъема зарядки Poin2 Chromebook 11

Выключите Poin2 Chromebook 11 и отсоедините адаптер питания.

Закройте Chromebook и расположите его основанием вверх.

Отверткой Phillips #0 отвинтите десять винтов длиной 7 мм, которые крепят нижнюю крышку к остальной части корпуса.

У Poin2 Chromebook 11 нет винтов под резиновыми ножками на основании.

Вставьте пластиковый инструмент для открытия шириной 1 см между основанием и верхней рамой.

Может потребоваться прикладывать давление вверх и вниз инструментом. Когда вы услышите «щелчок», это означает, что рамка отделилась.

Подденьте (вверх и вниз) по всему периметру Chromebook, чтобы отделить детали.

Аккуратно поднимите основание от корпуса руками.

Отсоедините белый 8-жильный разъём батареи от материнской платы с помощью лопатки, надавив на два Г-образных фиксатора, чтобы вывести их из порта.

Разъём установлен плотно и требует аккуратного усилия для отсоединения.

Удалите шесть винтов длиной 4 мм, используя отвертку Phillips #0.

Поднимите аккумулятор из корпуса.

Разъём зарядки расположен в верхнем правом углу компьютера.

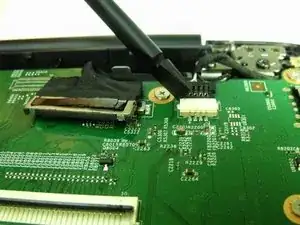

Отсоедините разъём зарядки от материнской платы с помощью лопатки, выталкивая 4-жильный разъём из порта.

Снимите серебряную ленту, закрывающую петлю.

Металлическую петлю в правом верхнем углу нужно приподнять, чтобы получить доступ к разъёму зарядки.

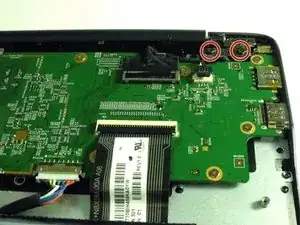

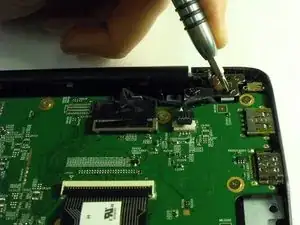

Используйте отвертку Phillips #0 и удалите два винта длиной 7 мм из петли.

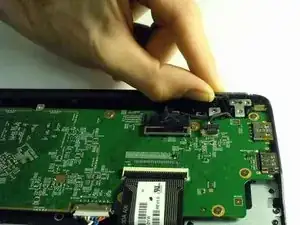

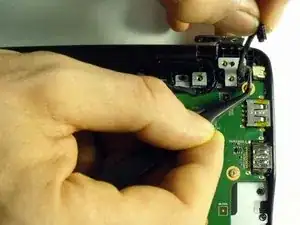

Подденьте металлическую петлю вверх, пока она не станет перпендикулярна материнской плате.

Металлическая петля плотно прилегает и требует аккуратной силы при подъёме.

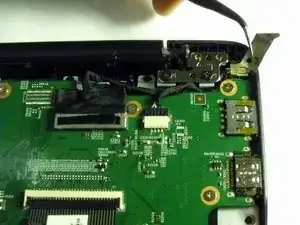

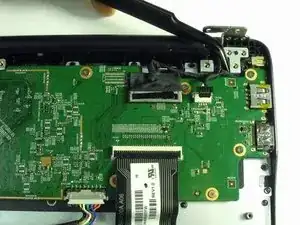

Пинцетом аккуратно извлеките разъём зарядки из корпуса.
