Замена экрана Samsung Chromebook 2 XE503c12
Проблемы с разбитым или треснувшим экраном можно устранить, следуя этому руководству. Единственные необходимые инструменты — пластиковый рычаг и стандартная крестовая отвертка PH#0.
Шаг 1
Переверните устройство так, чтобы нижняя сторона была обращена вверх.
Выкрутите девять винтов PH#0 длиной 7 мм с нижней стороны.
Шаг 2
С помощью пластикового инструмента для вскрытия подденьте нижнюю панель корпуса Chromebook, продвигаясь по периметру компьютера.
Отведите панель в сторону, чтобы открыть доступ к аккумулятору.
Шаг 3
Отверните четыре винта Phillips #0 длиной 5 мм, соединяющих аккумулятор с ноутбуком.
Шаг 4
Поднимите аккумулятор и потяните его вверх и на себя, отсоединив от разъёма.
Поднимайте аккуратно, чтобы не повредить разъём.
Шаг 5
С помощью пластикового инструмента для вскрытия подденьте коннектор от контакта.
Извлеките аккумулятор из устройства.
Шаг 6

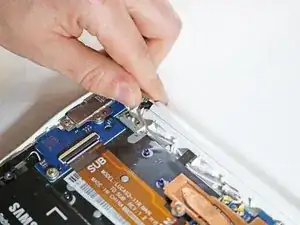

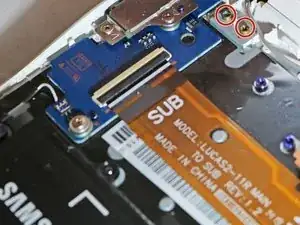

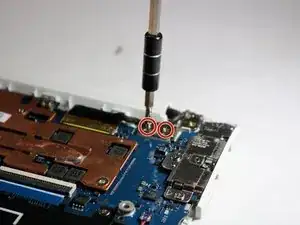

Открутите четыре винта Phillips #0 длиной 5 мм на петлях.
Шаг 7

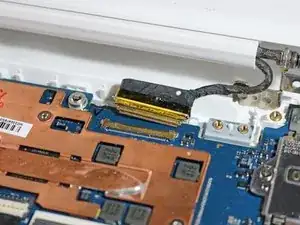

Отключите два вспомогательных кабеля, идущих к верхней крышке.

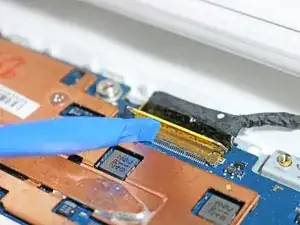

С помощью пластикового рычага приподнимите защёлку на коннекторе и отсоедините коннектор.
Шаг 8
Поднимите петли и отделите верхнюю крышку от нижнего корпуса.
Шаг 9

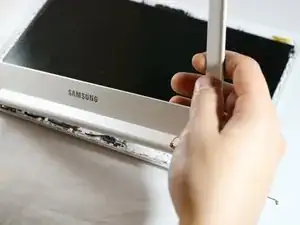

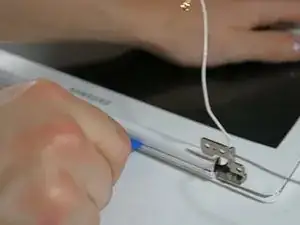

С помощью пластикового инструмента для вскрытия аккуратно отожмите корпус от экрана.
При отжатии корпуса есть риск разрушения экрана и частей корпуса с образованием осколков, которые могут порезать вас.
Шаг 10

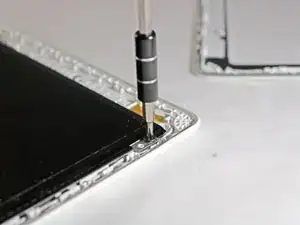

Снимите четыре винта Phillips #0 длиной 5 мм, крепящие экран.
Шаг 11

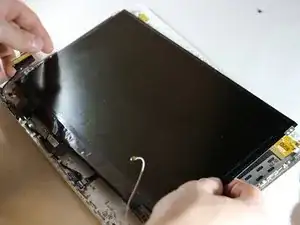

Поднимите и извлеките экран из устройства.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
