Замена дополнительной платы (daughterboard) Samsung Chromebook 2 XE503c12
В этом руководстве показано, как заменить дополнительную плату на Samsung Chromebook 2 XE503c12. Дополнительная плата содержит правый USB‑порт и разъём для наушников, поэтому, если какой‑либо из этих разъёмов перестанет работать, замена дополнительной платы должна устранить проблему.
Шаг 1
Перед началом этого шага отключите питание
Часто на Chromebook под резиновыми круглыми заглушками скрыты четыре винта в углах. Для снятия резиновых заглушек можно использовать любой инструмент для вскрытия.

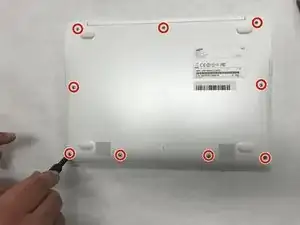

Положите Chromebook так, чтобы нижняя крышка была обращена вверх.
Снимите все девять винтов с задней крышки с помощью отвертки Phillips #00.
Шаг 2

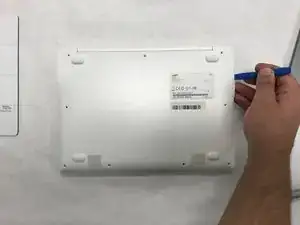

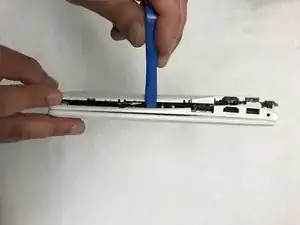

Поместите инструмент для вскрытия в выемку между петлёй Chromebook и задней крышкой.
Медленно проведите и надавите концом инструмента для вскрытия вдоль всех сторон Chromebook, чтобы отстегнуть защёлки. Вы услышите, как защёлки отсоединяются.
Осторожно подденьте, чтобы не повредить заднюю крышку.
Шаг 3

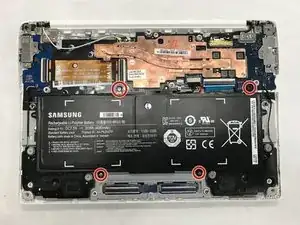

Снимите четыре винта длиной 3 мм с помощью отвертки Phillips #000.

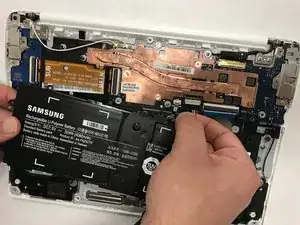

Осторожно поднимите верхнюю часть аккумулятора, затем оттяните его от себя, чтобы вынуть.
Некоторые аккумуляторы подключены через разъём. Отключите разъём аккумулятора, просто потянув вверх за его основание.
Шаг 4

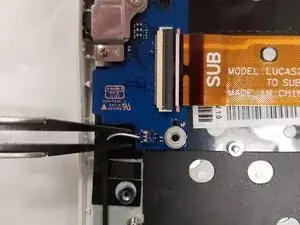

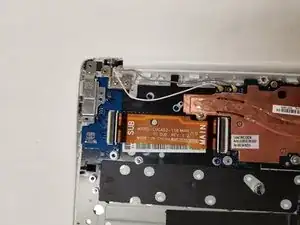

Используйте тупые пинцеты для точной работы, чтобы отсоединить провод динамика от дополнительной платы.
Шаг 5

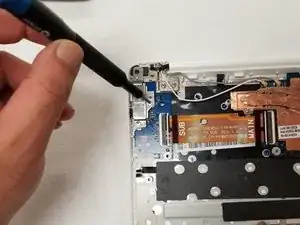

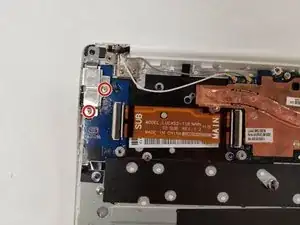

С помощью отвертки Phillips #00 снимите два винта с дополнительной платы.
Шаг 6

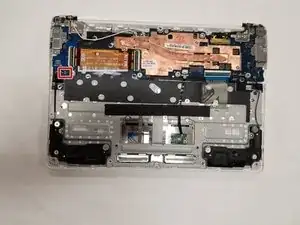

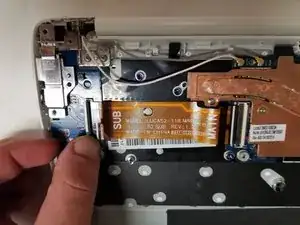

Сначала поднимите фиксирующий язычок ZIF‑разъёма, прежде чем извлекать ленточный кабель.
Осторожно удалите оранжевую ленту, потянув её наружу.

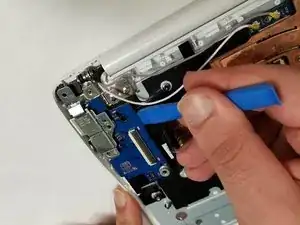

С помощью инструмента для вскрытия аккуратно потяните дополнительную плату вверх.
Шаг 7

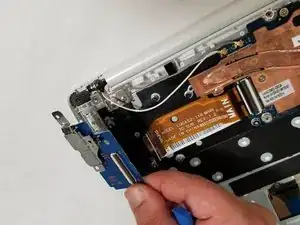

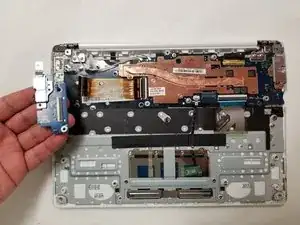

Осторожно потяните дополнительную плату и выньте её из Chromebook.
Будьте осторожны, так как дополнительная плата может быть слегка приклеена.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
