Замена оптического привода Samsung NP700Z5AH

Снимите десять винтов Philips #00 длиной 6.6 мм, фиксирующих нижнюю крышку к верхней крышке.

Защипнув край SD-карты пальцами, потяните, чтобы извлечь её.

Засуньте пальцы между верхней и нижней крышками.

Осторожно потяните нижнюю крышку от верхней, чтобы снять её.

Пинцетом или кончиками пальцев аккуратно потяните разъём батареи, чтобы отключить его от материнской платы.

Обязательно тяните строго назад, иначе вы рискуете повредить провода.

Снимите два винта Phillips #00 длиной 4.4 мм с корпуса батареи.

Разместите пальцы на угловых частях батареи.

Поднимите, чтобы извлечь батарею.

Если вы используете инструменты для снятия батареи, будьте осторожны, чтобы не повредить её. Повреждённая литий‑ионная батарея может протечь опасными химикатами и/или загореться. Используйте только пластиковые монтажные лопатки.

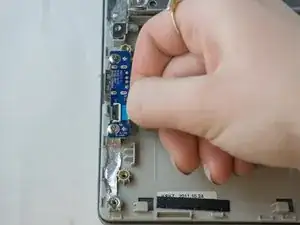

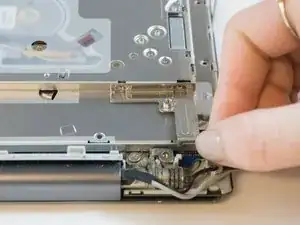

Пальцами захватите ленточный кабель, подключённый к оптическому приводу, и тяните его прямо, чтобы отключить.

Для установки кабеля удерживайте его ближе к концу и вставляйте прямо в разъём, стараясь не перегнуть кабель.

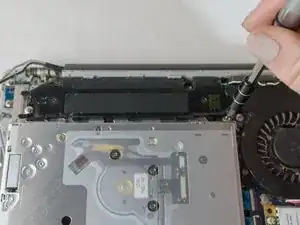

Отвинтите три винта Phillips #00 длиной 3.5 мм, крепящие динамик к нижней крышке.

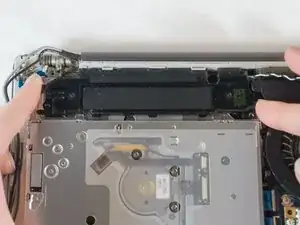

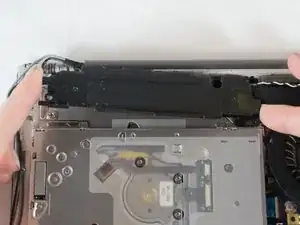

Пальцами захватите кромки динамика и сдвиньте его вверх и от вентилятора, чтобы вынуть из корпуса.

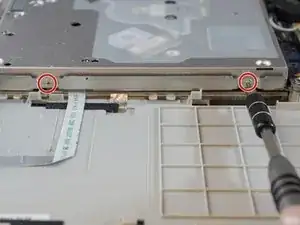

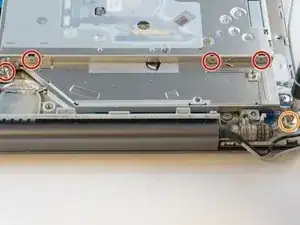

Отверткой Phillips #00 снимите следующие винты, удерживающие оптический привод на металлических кронштейнах.

Шесть винтов длиной 2.4 мм

Один винт длиной 3.4 мм

Пальцами захватите металлические кронштейны и снимите их.

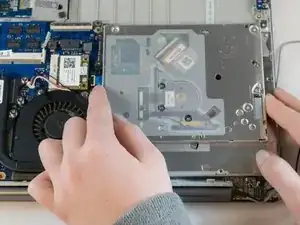

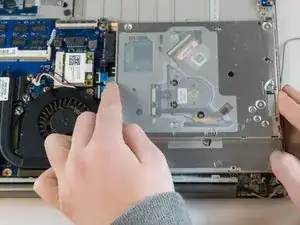

Разместите пальцы по обе стороны оптического привода и сдвиньте его от вентилятора, чтобы вынуть.
