Установка сенсорной панели Framework Laptop 12

Заменяемая сенсорная панель уже оснащена предустановленным синим пластиковым инструментом для выравнивания. Не удаляйте его с сенсорной панели пока.

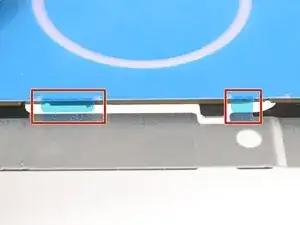

Убедитесь, что небольшие вкладки вокруг инструмента для выравнивания сложены вниз вокруг сенсорной панели. Используйте пальцы, чтобы сложить их вниз, если они не находятся в этом положении.

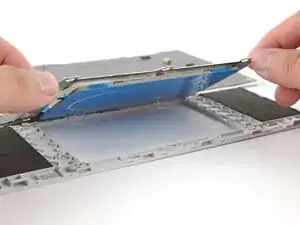

Установите сенсорную панель в углубление крышки ввода.

Вкладки на инструменте для выравнивания помогут центрировать сенсорную панель на крышке ввода.

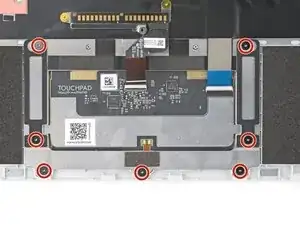

Используйте отвертку Framework для установки семи винтов Torx T5 длиной 2,1 мм, чтобы закрепить сенсорную панель.

Если вы не использовали инструмент для выравнивания, вручную центрируйте сенсорную панель относительно крышки ввода перед тем, как затягивать винты.

Затяните винты до упора. Не перетягивайте их, иначе вы можете сорвать резьбу винтов.

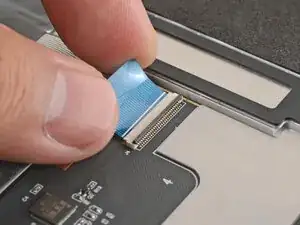

Вставьте кабель ZIF клавиатуры в его разъем до напечатанной линии на кабеле.

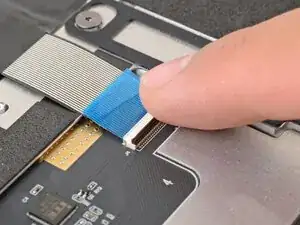

Используя палец, осторожно прижмите зажим в положение.

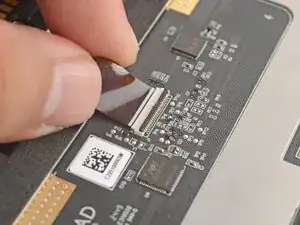

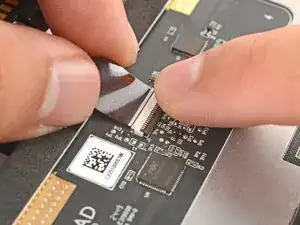

Вставьте кабель ZIF сенсорной панели в его разъем до напечатанной линии на кабеле.

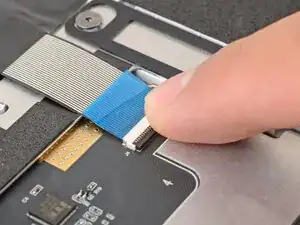

Используя палец, осторожно прижмите зажим в положение.

Пропустите этот шаг, если вы не использовали инструмент для выравнивания.

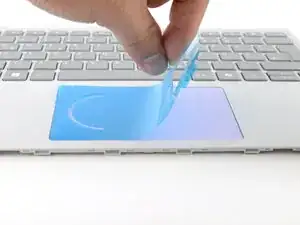

Используя пальцы, аккуратно снимите инструмент для выравнивания с сенсорной панели.
