Разборка вентилятора Asus VivoBook X540SA-BPD0602V

Выключите ноутбук, воспользовавшись кнопкой питания в правом верхнем углу клавиатуры. Убедитесь, что сетевой кабель устройства отключён.

Переверните ноутбук так, чтобы была видна задняя панель.

Отверткой Phillips #1 снимите десять винтов с задней панели.

Два винта батареи (15,6 мм)

Два верхних угловых винта (12,5 мм)

Шесть винтов корпуса (9,7 мм)

Переверните ноутбук обратно и откройте крышку, чтобы открылся экран и клавиатура.

С помощью синего пластикового инструмента для вскрытия подденьте и ослабьте уплотнение по всему периметру. Аккуратно приподнимите панель клавиатуры.

При поднятии панели клавиатуры не поднимайте её полностью, так как два лентовых шлейфа, подключённых к материнской плате, необходимо отключить.

Рекомендуется начинать разрыв уплотнения корпуса с верхних углов, ближе к дисплею.

Найдите места подключения шлейфов к материнской плате — их два. Каждый разъём имеет чёрный зажим. Чтобы отсоединить шлейф, поднимите чёрный зажим вверх.

Очень аккуратно извлеките аккумулятор(ы) с помощью синего пластикового инструмента iFixit. Сосредоточьтесь на снятии аккумулятора в выделенной области.

Аккумуляторы обычно соединены между собой и выходят из устройства как единый блок.

Остерегайтесь повреждения чёрной пластиковой оболочки аккумуляторов. Оголённые элементы аккумулятора могут привести к взрыву. Если оболочка порвана, заново изолируйте их или утилизируйте правильно. Не используйте их повторно.

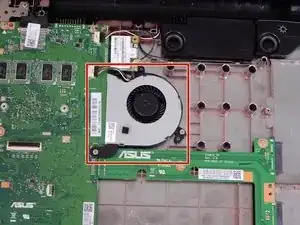

Вентилятор находится в верхнем левом углу устройства, подключён к материнской плате и расположен прямо под модулем беспроводной сети.

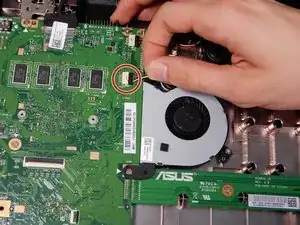

От вентилятором идёт жгут проводов, соединяющий его с материнской платой. Отсоедините эти провода.

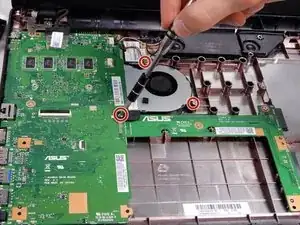

С помощью биты J00 из набора iFixit отвинтите три винта, фиксирующие вентилятор в корпусе. Один винт крепится к нижней части корпуса (4 см), один к материнской плате (4 см) и один к модулю беспроводной сети (5 см).

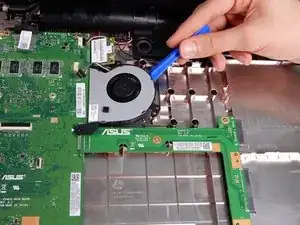

Аккуратно извлеките вентилятор из корпуса, воспользовавшись синим инструментом iFixit для вскрытия.
