Разборка материнской платы Asus VivoBook X540SA-BPD0602V

Выключите ноутбук, используя кнопку питания в правом верхнем углу клавиатуры. Убедитесь, что сетевой кабель питания отключён.

Переверните ноутбук так, чтобы была видна задняя панель.

С помощью отвертки Phillips #1 отвинтите десять винтов на задней панели.

Снимите два винта батареи (15,6 мм)

Два верхних угловых винта (12,5 мм)

Шесть винтов корпуса (9,7 мм)

Переверните ноутбук обратно и откройте, чтобы получить доступ к экрану и клавиатуре.

С помощью синего пластикового инструмента для вскрытия зацепите и ослабьте уплотнение по всему периметру. Аккуратно поднимите панель клавиатуры.

При подъёме панели клавиатуры не поднимайте её полностью — два шлейфа, соединяющие клавиатуру с материнской платой, необходимо отсоединить.

Рекомендуется начинать разрыв уплотнения корпуса с верхних углов, ближайших к дисплею.

Найдите места подключения шлейфов к материнской плате — их два. У каждого разъёма есть чёрный фиксатор. Чтобы отсоединить шлейф, поднимите чёрный фиксатор вверх.

Очень аккуратно извлеките аккумулятор(ы) с помощью синего пластмассового инструмента iFixit. Сосредоточьтесь на удалении аккумулятора в области, выделенной на фотографии.

Аккумуляторы должны быть соединены друг с другом и выниматься из устройства единым блоком.

Осторожно, не порвите чёрную пластиковую оболочку аккумуляторов. Оголённые части аккумулятора могут привести к возгоранию или взрыву. Если оболочка порвана, заново оберните их или утилизируйте надлежащим образом. Не используйте повторно.

Оптический привод расположен в верхнем правом углу ноутбука.

С помощью отвертки Phillips #0 отвинтите два винта (5,6 мм) вокруг привода.

Обратите внимание, какие винты где находятся. Два меньших винта крепят сам привод, тогда как три больших винта фиксируют его снаружи.

Используйте отвертку Phillips #00, чтобы отвинтить два винта (2,7 мм) на стороне крепления привода.

После снятия семи винтов поднимите металлическое крепление привода пластиковым инструментом для вскрытия.

Сдвиньте привод вправо, чтобы вынуть его из корпуса ноутбука.

Жёсткий диск расположен в нижнем правом углу. Он должен быть покрыт чёрной пеной.

Не снимайте пену. Это антистатическая прокладка, защищающая жёсткий диск от статического электричества и ударов при перемещении устройства.

С помощью отвертки Phillips #0 отвинтите четыре винта (5,7 см) вокруг жёсткого диска.

С помощью синего пластикового инструмента iFixit сдвиньте жёсткий диск вправо, чтобы извлечь его из корпуса.

Некоторые модели поставляются без пенопластовой вставки. При замене старого жёсткого диска на SSD это может вызвать лёгкое дребезжание.

Вентилятор находится в верхнем левом углу устройства, соединён с материнской платой и расположен непосредственно под беспроводной картой.

От материнской платы к вентилятору идёт пучок проводов. Отсоедините их.

Используя биту J00 из набора iFixit, отвинтите три винта, закрепляющие вентилятор в корпусе. Один винт соединён с нижней частью корпуса (4 см), один — с материнской платой (4 см), и один винт — с беспроводной картой (5 см).

Аккуратно извлеките вентилятор из корпуса с помощью синего пластикового инструмента iFixit.

Материнская плата расположена в левой половине корпуса устройства.

К материнской плате подключены провода, соединяющие плату с дисплеем.

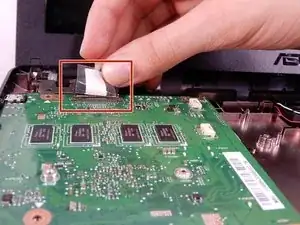

Отогните наклейку и аккуратно извлеките кабель из материнской платы.

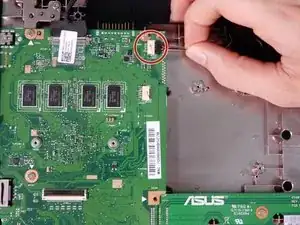

На верхней правой части материнской платы находятся провода, соединяющие беспроводную карту с платой. Отсоедините их.

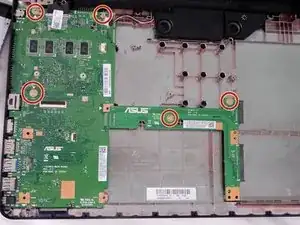

Пять винтов (5 мм) фиксируют материнскую плату к корпусу. С помощью биты J0 из набора iFixit открутите эти винты.

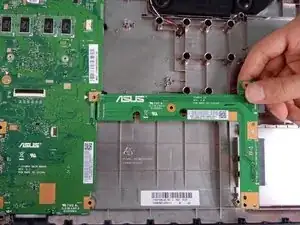

Сдвиньте первую половину материнской платы вправо, чтобы вынуть её из корпуса.

Используя синюю пластиковую лопатку из набора инструментов iFixit, приподнимите материнскую плату и сдвиньте вправо, чтобы полностью её извлечь.
