Снятие беспроводной карты Asus VivoBook X540SA-BPD0602V

Выключите ноутбук с помощью кнопки питания в правом верхнем углу клавиатуры. Убедитесь, что сетевой кабель питания отключён.

Переверните ноутбук так, чтобы была видна задняя панель.

Отверткой Phillips #1 выкрутите десять винтов, крепящих заднюю панель.

Два винта батареи (15.6 мм)

Два верхних угловых винта (12.5 мм)

Шесть винтов корпусa (9.7 мм)

Переверните ноутбук обратно и откройте его, чтобы получить доступ к экрану и клавиатуре.

С помощью синего пластикового инструмента для вскрытия подденьте и ослабьте уплотнение по всему периметру. Аккуратно приподнимите панель клавиатуры.

При подъёме панели клавиатуры не поднимайте её полностью — два ленточных разъёма, идущие к материнской плате, должны быть отключены.

Рекомендуется начинать нарушать уплотнение корпуса с верхних углов, ближайших к дисплею.

Осмотрите места подключения ленточных кабелей к материнской плате — их два. Каждый разъём имеет чёрную защёлку. Для снятия ленты поднимите чёрную защёлку вверх, чтобы отключить её.

Очень осторожно извлеките батареи с помощью синего пластикового инструмента iFixit. Сосредоточьтесь на извлечении батареи в отмеченной области.

Батареи должны быть соединены между собой и выходить из устройства единым узлом.

Осторожно, не порвите чёрное пластиковое покрытие батарей. Оголённые части батареи могут привести к взрыву. Если корпус повреждён, заново оберните их или утилизируйте надлежащим образом. Не используйте их повторно.

Оптический привод находится в правом верхнем углу ноутбука.

Отверткой Phillips #0 выкрутите два винта (5.6 мм) вокруг оптического привода.

Запомните, какие винты куда идут. Два меньших винта крепятся к оптическому приводу, а три больших фиксируют привод снаружи.

Отверткой Phillips #00 снимите два винта (2.7 мм) на стороне крепления оптического привода.

После удаления семи винтов приподнимите металлическую планку крепления оптического привода пластиковым инструментом для вскрытия.

Сдвиньте оптический привод вправо и извлеките его из корпуса ноутбука.

Вентилятор расположен в верхнем левом углу устройства, подключён к материнской плате и непосредственно под беспроводной картой.

Пучок проводов соединяет вентилятор с материнской платой. Отключите их.

Используя биту J00 из набора iFixit, выкрутите три винта, фиксирующие вентилятор в корпусе. Один винт крепится к нижней части корпуса (4 см), один к материнской плате (4 см), и один винт крепит беспроводную карту (5 см).

Осторожно извлеките вентилятор из корпуса с помощью синего пластикового инструмента iFixit.

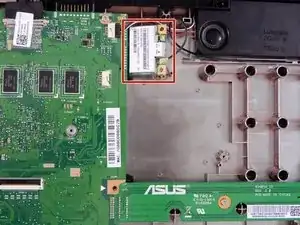

Беспроводная карта расположена в верхней левой части корпуса, прямо над вентилятором и прикреплена к материнской плате.

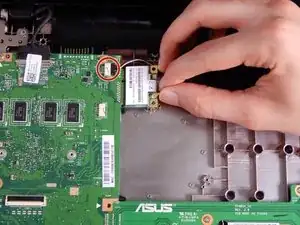

К беспроводной карте подключён только один кабель антенны. Отключите его.

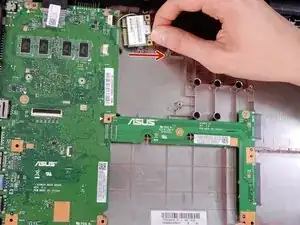

Аккуратно сдвиньте беспроводную карту вправо и извлеките её из устройства.
