Удаление аккумулятора Asus VivoBook X540SA-BPD0602V

Ноутбуки

В этом руководстве Вы узнаете, как заменить аккумулятор в вашем Asus Vivobook X540SA-BPD0602V. Аккумуляторы следует заменять каждые несколько лет, так как со временем они перестают держать заряд. Все источники питания, включая аккумулятор, должны быть отключены перед выполнением любых ремонтов или замен внутри устройства.

Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой устройства. Это снижает риск опасного теплового события, если аккумулятор будет случайно поврежден во время ремонта. Если ваш аккумулятор вздутый, примите соответствующие меры предосторожности.

Шаг 1

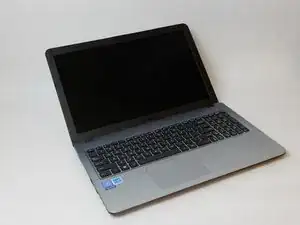

Выключите ноутбук, используя кнопку питания устройства в верхнем правом углу клавиатуры. Убедитесь, что сетевой шнур устройства отключен.

Шаг 2

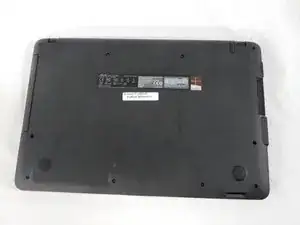

Переверните ноутбук так, чтобы задняя панель была видна.

Шаг 3

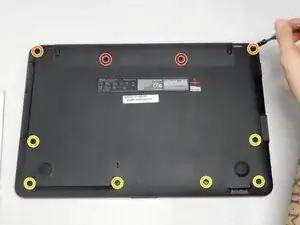

С помощью отвертки Phillips #1 открутите десять винтов на задней панели.

Снимите два винта аккумулятора (15,6 мм)

Два винта в верхних углах (12,5 мм)

Шесть винтов корпуса (9,7 мм)

Шаг 4

Переверните ноутбук обратно и откройте его, чтобы увидеть экран и клавиатуру.

Шаг 5

Используя синюю пластиковую открывающую лопатку, аккуратно разомните и ослабьте герметик по периметру. Осторожно поднимите панель клавиатуры.

При lifting панель клавиатуры не поднимайте ее полностью, так как две соединительные ленты к материнской плате должны быть отключены.

Рекомендуется начинать разбор герметика корпуса с верхних углов, ближайших к экрану.

Шаг 6

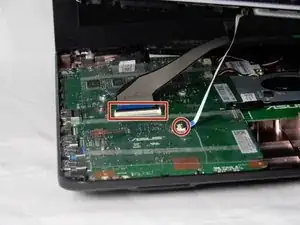

Обратите внимание на места подключения лент к материнской плате, там есть два соединения. Каждое соединение имеет черный зажим. Чтобы снять ленту, поднимите черный зажим, чтобы отключить его.

Шаг 7

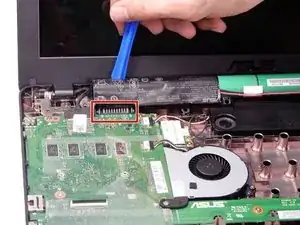

Очень осторожно удалите аккумуляторы с помощью синей пластиковой открывающей лопатки iFixit. Сосредоточьтесь на снятии аккумулятора рядом с выделенной областью.

Все аккумуляторы должны быть соединены между собой и выходить из устройства в качестве единого блока.

Будьте осторожны, чтобы не порвать черную пластиковую оболочку аккумуляторов. Открытые части аккумулятора могут привести к взрывам. Если оболочка порвана, заверните их заново или правильно
