Замена вентилятора Asus W2W-A1

Снимите батарею, затем отвинтите 7 крестовых винтов 3 мм за батареей. Следите, чтобы винты лежали раздельными, организованными стопками.

Отвинтите 2 крестовых винта 4 мм рядом с батареей.

Снимите панель над клавиатурой пластиковым лопаткой.

После снятия панели используйте лопатку, чтобы поддеть клавиатуру.

Не снимайте полностью, клавиатура всё ещё подключена шлейфом.

Отсоедините шлейф клавиатуры, потянув за конец шлейфа, прикреплённый внутри ноутбука.

Отсоединяйте у основания, а не в середине. Шлейф должен легко выскользнуть.

Теперь вы можете полностью снять клавиатуру с ноутбука.

Поместите пальцы или лопатку между передней панелью и остальной частью ноутбука.

Аккуратно потяните вверх, чтобы отсоединить ту сторону, за которую держитесь.

Повторите с другой стороны, пока панель легко не отслоится от ноутбука.

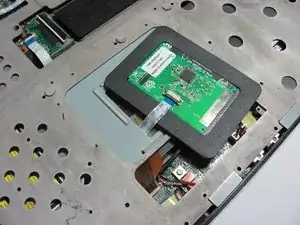

Тачпад должен быть слабо прикреплён к остальной части ноутбука шлейфом.

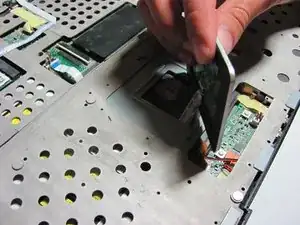

Аккуратно вытащите шлейф из разъёма, прикреплённого к тачпаду.

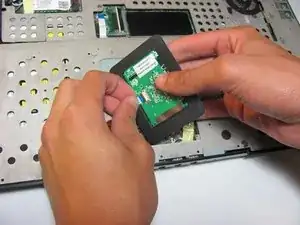

Теперь вы можете снять тачпад.

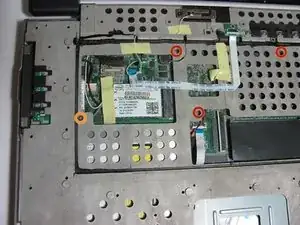

Отвинтите 3 крестовых винта 13 мм на поверхности панели.

Отвинтите крестовый винт 4 мм под панелью.

На этом шаге много винтов разных типов — убедитесь, что вы рассортировали их по размерам.

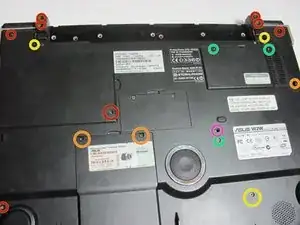

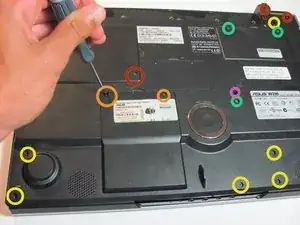

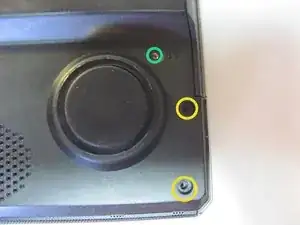

Отвинтите шесть крестовых винтов 17 мм на опорах сзади и 2 винта «A» того же размера рядом с опорами.

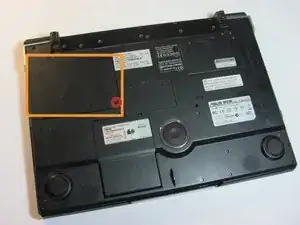

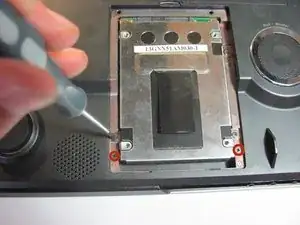

Отвинтите два крестовых винта типа C на крышке жёсткого диска. Ещё один винт типа C расположен в верхнем правом углу ноутбука, как показано.

Отвинтите восемь фиксирующих крестовых винтов 8 мм и винты по внешнему краю ноутбука.

Отвинтите три крестовых винта типа E 3 мм и один крестовый винт типа D 3 мм.

Отвинтите крестовый винт 5 мм, расположенный непосредственно над винтом D.

Отвинтите два крестовых винта 8 мм под крышкой жёсткого диска.

После завершения этого шага переверните ноутбук.

Теперь всё должно быть достаточно ослаблено, чтобы вы могли начать снимать панель.

Не снимайте панель полностью, поскольку внутри ещё остаются шлейфы.

Осторожно отсоедините шлейфы от основания.

Затем вы можете поднять панель, чтобы получить доступ к компонентам под ней.

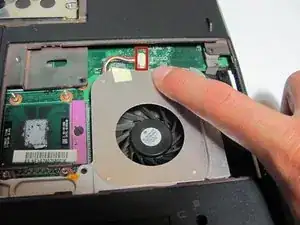

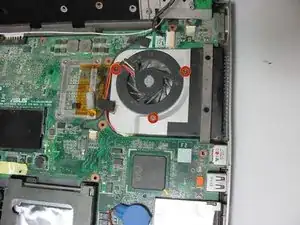

Снимите 3 крестовых винта 4 мм, крепящих вентилятор внутри ноутбука.

Отвинтите крестовый винт 4 мм, удерживающий левую панель на задней части ноутбука.

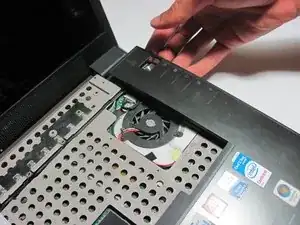

Сдвиньте левую панель влево, потянув её.

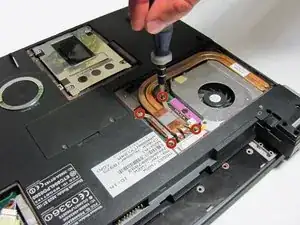

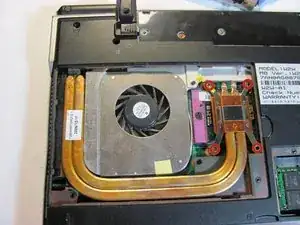

Снимите 4 крестовых винта 4 мм на оранжевой системе охлаждения.

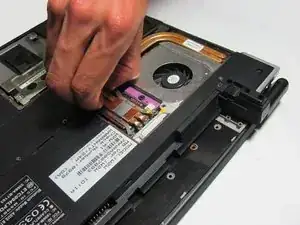

Аккуратно приподнимите оранжевую систему охлаждения вверх, чтобы снять её с ноутбука.

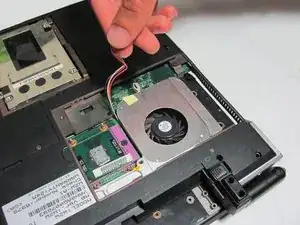

Отключите кабель от его разъёма, аккуратно потянув его вверх. Он будет обнаружен под ранее снятой системой охлаждения.

Со стороны передней панели ноутбука удалите ленту, фиксирующую кабель вентилятора.

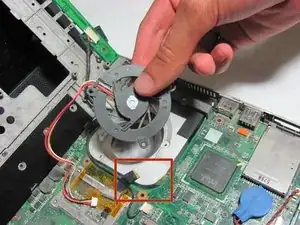

Аккуратно нажмите вниз на защитную область вокруг вентилятора, как показано, чтобы протянуть кабель через образовавшийся зазор.

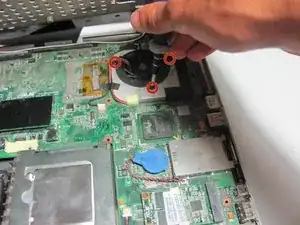

Поднимите вентилятор и извлеките его из ноутбука.
