Замена динамиков Asus W2W-A1

Снимите аккумулятор, затем выкрутите 7 фрезерных винтов Phillips 3 мм за аккумулятором. Размещайте винты в отдельных, упорядоченных кучках.

Выкрутите 2 винта Phillips 4 мм возле аккумулятора.

Снимите панель над клавиатурой пластиковым лопаткой.

После снятия панели используйте лопатку, чтобы поддеть клавиатуру.

Не снимайте полностью, клавиатура всё ещё подключена ленточным кабелем.

Отсоедините ленточный кабель от клавиатуры, потянув за конец ленточного кабеля, который закреплён внутри ноутбука.

Отсоединяйте у основания, а не посередине. Он должен легко выскользнуть.

Теперь вы можете полностью снять клавиатуру с ноутбука.

Поместите пальцы или лопатку между передней панелью и остальной частью ноутбука.

Аккуратно потяните вверх, чтобы отсоединить ту сторону, за которую держитесь.

Повторите с другой стороны, пока панель легко не отслоится от ноутбука.

Тачпад должен быть слабо прикреплён к остальной части ноутбука ленточным кабелем.

Осторожно вытащите ленточный кабель из его разъёма, прикреплённого к тачпаду.

Теперь вы можете снять тачпад.

Выкрутите 3 винта Phillips 13 мм на поверхности панели.

Выкрутите винт Phillips 4 мм под панелью.

В этом шаге много винтов разных типов, поэтому обязательно разложите винты по размерам.

Выкрутите шесть винтов Phillips 17 мм на стойках сзади и 2 винта типа "A" того же размера, рядом со стойками.

Выкрутите два винта Phillips типа C на панели жёсткого диска. Также есть ещё один винт типа C в верхнем правом углу ноутбука, как показано.

Выкрутите восемь фиксирующих винтов Phillips 8 мм и винты вдоль внешнего края ноутбука.

Выкрутите три винта Phillips E 3 мм и один винт Phillips D 3 мм.

Выкрутите винт Phillips 5 мм, который расположен прямо над винтом D.

Выкрутите два винта Phillips 8 мм под панелью жёсткого диска.

После выполнения этого шага переверните ноутбук.

Теперь всё должно быть достаточно ослаблено, чтобы вы могли начать снимать панель.

Не снимайте панель полностью, так как внутри всё ещё подключены ленты.

Осторожно отсоедините ленточные кабели от основания.

Затем вы можете поднять панель, чтобы получить доступ к компонентам под ней.

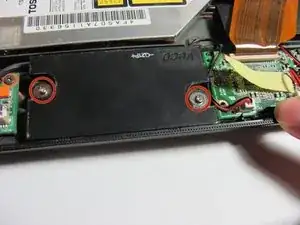

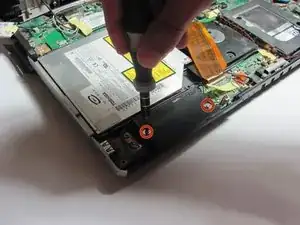

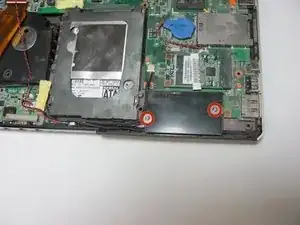

Выкрутите по 2 широких винта Phillips 4 мм на динамик, удерживающих два динамика в нижней части устройства.

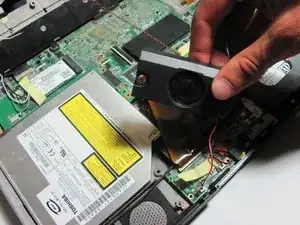

Поднимите динамики, чтобы отделить их от устройства.

Динамики соединены с устройством кабелем. Будьте осторожны, чтобы не оторвать его.

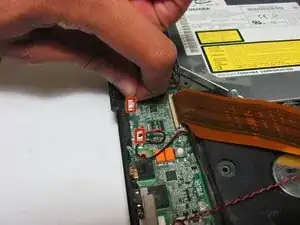

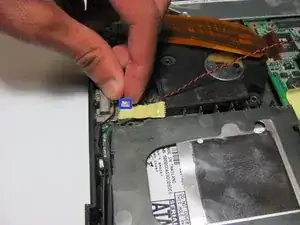

Возьмитесь за кабель за белое соединение к ноутбуку и аккуратно потяните, чтобы отключить.
