Быстрая замена экрана
Это руководство можно использовать для удаления и замены экрана на Dell Inspiron 15-3521. Необходимые инструменты: маленькая крестообразная отвертка и маленькая плоская отвертка или аналогичный инструмент для поддевания.
Шаг 1

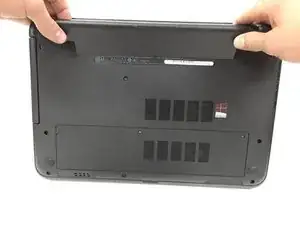

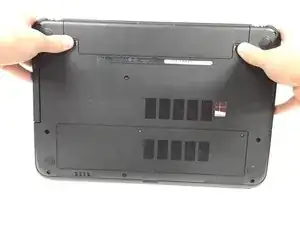

Сдвиньте оба защёлки батареи, чтобы снять крышку.

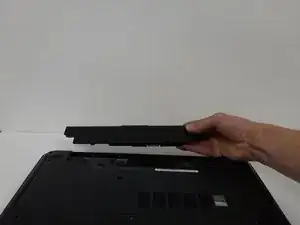

Снимите батарею.
Шаг 2

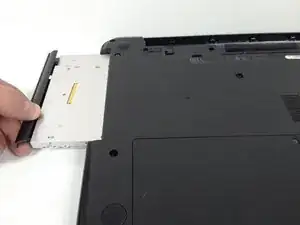

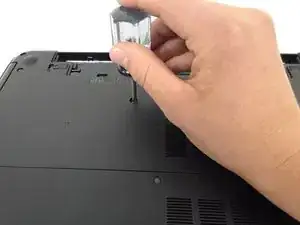

Выверните винт M2.5 x 5 мм с крестообразной головкой, удерживающий оптический привод.
Извлеките оптический привод.
Шаг 3

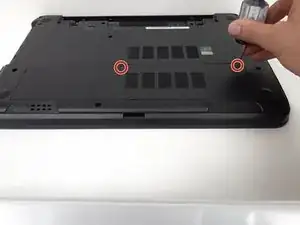

Ослабьте 2 винта на крышке сервисного отсека.
Их нельзя полностью выкрутить

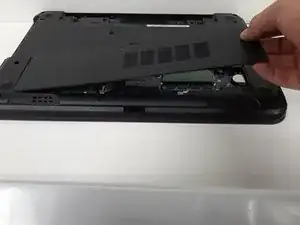

Снимите крышку сервисного отсека.
Шаг 4

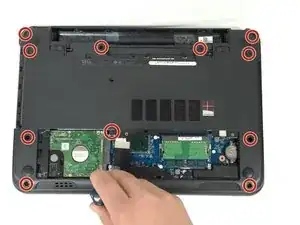

Выверните 12 винтов M2.5 x 5 мм с крестообразной головкой, удерживающих нижнюю панель под ладонями.
Шаг 5

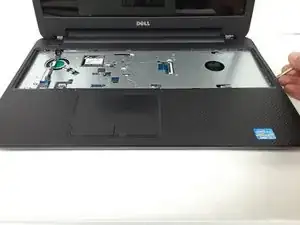

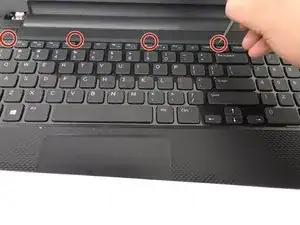

Используйте маленькую отвертку, чтобы нажать на защёлки клавиатуры.
Снимите клавиатуру.
Отсоедините кабель клавиатуры от ZIF-разъёма.
Шаг 6

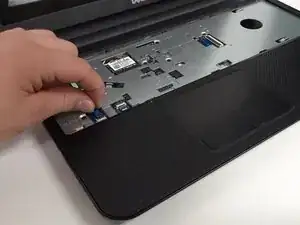

Отсоедините кабель подлокотника, подняв защёлку ZIF и вытянув провод.

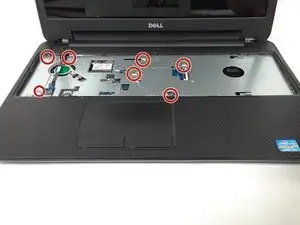

Выверните 5 винтов M2.5 x 5 мм и 2 винта M2 x 3 мм с крестообразной головкой, удерживающих подлокотник.
Шаг 7

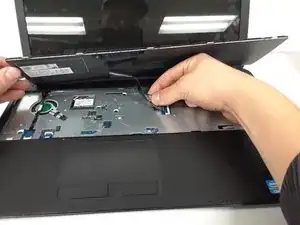

С помощью небольшой плоской отвертки осторожно отожмите подлокотник от корпуса.
Шаг 8

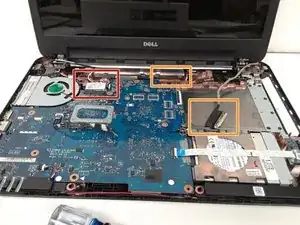

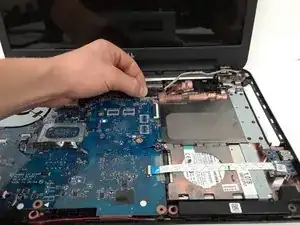

Снимите антенну беспроводной сети.

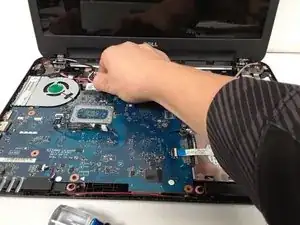

Отсоедините кабель ЖК-экрана.
Шаг 9

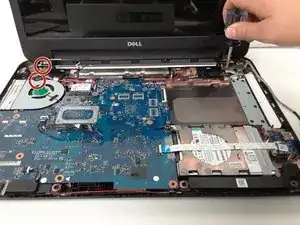

Выверните 1 винт M2.5 x 5 мм с крестообразной головкой, удерживающий левую петлю, и 2 винта M2.5 x 5 мм с крестообразной головкой, удерживающие правую петлю.
Шаг 10
Подденьте рамку экрана небольшой плоской отверткой.
Шаг 11

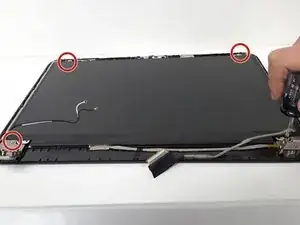

Выверните 4 винта M2 x 3 мм с крестообразной головкой, крепящие ЖК-экран.
Шаг 12

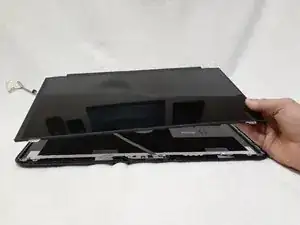

Отключите кабель экрана и снимите экран.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
