Dell Inspiron 15-3521 Замена радиатора

Перед тем как перевернуть ноутбук в нормальное положение, удалите винты, удерживающие заднюю панель на рамке ноутбука.

Снимите винты задней панели крестовой отверткой PH0 (11).

Снимите винты, расположенные под аккумулятором и крышкой доступа, той же крестовой отверткой PH0 (3).

Переверните ноутбук в нормальное положение.

С помощью лопатки отделите клавиатуру от рамки ноутбука.

Используя пальцы, извлеките клавиатуру из рамки ноутбука, будьте осторожны, чтобы не повредить кабель клавиатуры.

Чтобы отключить клавиатуру, найдите фиксатор кабеля клавиатуры.

Откройте фиксатор, аккуратно потянув вверх.

Вытяните кабель клавиатуры из разъема, чтобы отделить клавиатуру от ноутбука.

Найдите расположение беспроводной карты под снятой клавиатурой.

Отсоедините антенные кабели, соединяющие ноутбук с беспроводной картой.

Крестовой отверткой PH0 отвинтите один винт, удерживающий беспроводную карту в рамке ноутбука.

Удалите беспроводную карту.

Отключите кабели подлокотника, отмеченные синим и фиолетовым маркером.

Для снятия поднимите фиксирующую защелку и вытяните кабели из их разъемов на ноутбуке.

Удалите четыре винта 2,5 мм × 5 мм под панелью клавиатуры крестовой отверткой PH0.

Удалите три винта 2 мм × 3 мм под панелью клавиатуры крестовой отверткой PH0.

С помощью лопатки отделите подлокотник от основания ноутбука. Соединение расположено по периферии корпуса ноутбука.

Используйте пальцы, чтобы полностью снять подлокотник с основания ноутбука.

Во-первых, снимите кабель питания, расположенный в верхнем левом углу ноутбука. Его можно удалить пинцетом или пальцами.

Во-вторых, снимите кабель ЖК-экрана, расположенный в верхней центральной части ноутбука. Этот кабель необходимо снять с использованием той же процедуры разблокировки, что и кабели подлокотника в шаге 6.

На первом изображении беспроводная карта все еще подключена, однако для удаления кабеля питания необходимо снять беспроводную карту, чтобы обнажить кабель питания. См. второе изображение.

В-третьих, отсоедините кабели динамиков с помощью пинцета или пальцами.

В-четвертых, отключите последний кабель, отмеченный фиолетовым пластиковым флажком. Этот кабель использует тот же фиксатор, что и кабели подлокотника на шаге 6.

Последний кабель показан отсоединённым на первом изображении.

Отвинтите материнскую плату от рамки ноутбука крестовой отверткой PH0.

Затем используйте пальцы, чтобы вынуть материнскую плату из ноутбука.

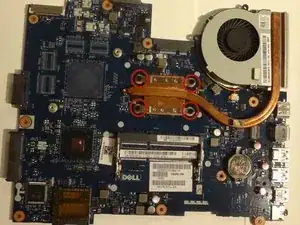

Переверните материнскую плату так, чтобы была видна точка крепления радиатора.

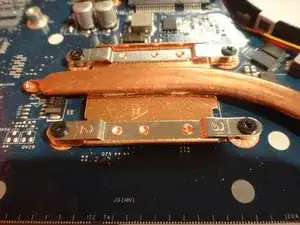

Удалите четыре винта, крепящие радиатор (медный) к материнской плате. Используйте крестовую отвертку PH0.

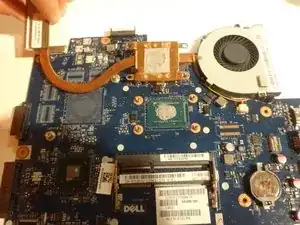

Очистите контакт между материнской платой и радиатором.

Установите новый радиатор на материнскую плату, нанесите термопасту (серый материал), зафиксируйте, закрепив винты.
