Замена вентилятора системы охлаждения материнской платы Dell Inspiron 15-3521

Мы извлекаем аккумулятор, чтобы избежать риска электрического разряда при работе с этим устройством.

Переверните ноутбук крышкой вниз.

Сдвиньте защёлки к внешней стороне ноутбука, чтобы разблокировать аккумулятор.

Поднимите аккумулятор и выньте его из ноутбука.

Ослабьте два винта, крепящие лючок доступа к корпусу ноутбука.

С помощью лопатки подденьте лючок доступа от корпуса ноутбука.

Используя пальцы, откройте и снимите лючок доступа, обнажив слоты памяти под ним.

Для доступа к модулям памяти нажмите защёлки слева и справа от модулей памяти.

Чтобы извлечь модуль памяти, вытяните его из гнезда, удерживая защёлки в открытом положении.

Вставьте новый модуль памяти в гнездо, надавите до щелчка, когда боковые защёлки зафиксируются.

Перед тем как перевернуть ноутбук в нормальное положение, удалите винты, крепящие заднюю панель к раме ноутбука.

Удалите винты задней панели крестовой отвёрткой PH0 (11).

Удалите винты, расположенные под аккумулятором и панелью доступа, используя ту же крестовую отвёртку PH0 (3).

Переверните ноутбук в обычное положение.

С помощью лопатки отделите клавиатуру от корпуса ноутбука.

Снимите клавиатуру пальцами, аккуратно, чтобы не повредить кабель клавиатуры.

Чтобы отключить клавиатуру, найдите механизм фиксации кабеля клавиатуры.

Откройте фиксатор, аккуратно потянув вверх.

Вытяните кабель клавиатуры из разъёма, чтобы отделить клавиатуру от ноутбука.

Найдите модуль беспроводной сети под снятой клавиатурой.

Отсоедините антенные кабели, подключённые к модулю беспроводной сети.

Отверткой PH0 выкрутите одиночный винт, удерживающий модуль беспроводной сети в раме ноутбука.

Извлеките модуль беспроводной сети.

Отключите кабели поддона для рук, отмеченные синим и фиолетовым маркером.

Для снятия поднимите фиксирующую язычок и вытяните кабели из разъёма на ноутбуке.

Удалите четыре винта 2,5 мм × 5 мм под панелью клавиатуры, используя крестовую отвёртку PH0.

Удалите три винта 2 мм × 3 мм под панелью клавиатуры, используя крестовую отвёртку PH0.

С помощью лопатки отделите поддон для рук от основания ноутбука. Соединение расположено по окружности корпуса ноутбука.

Снимите поддон для рук пальцами, полностью отделив его от основания ноутбука.

Сначала отсоедините силовой кабель, расположенный в верхнем левом углу ноутбука. Его можно снять пинцетом или пальцами.

Во-вторых, отсоедините кабель дисплея (LCD), расположенный в верхней центральной части ноутбука. Этот кабель необходимо отсоединять тем же способом фиксации, что и кабели поддона для рук в шаге 6.

На первом изображении модуль беспроводной сети ещё подключён; однако для доступа к силовому кабелю необходимо удалить модуль беспроводной сети. См. второе изображение.

Третьи, отсоедините кабели динамиков с помощью пинцета или пальцами.

Четвёртый, отсоедините последний кабель, отмеченный фиолетовым флажком. Этот кабель использует тот же механизм фиксации, что и кабели поддона для рук, показанные на шаге 6.

Последний кабель показан отключённым на первом изображении.

Открутите материнскую плату от рамы ноутбука крестовой отвёрткой PH0.

Затем извлеките материнскую плату пальцами из ноутбука.

Переверните отделённую материнскую плату.

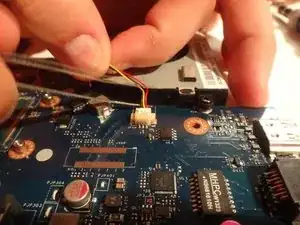

Отключите кабель питания вентилятора.

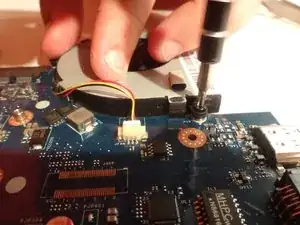

Отверткой крестовой формы снимите винт, прикрепляющий вентилятор к материнской плате.

Замените вентилятор.
