Замена вентилятора Dell Inspiron 15-3531
По мере старения вентиляторы ноутбуков могут выходить из строя и требовать замены. Убедитесь, что вентилятор материнской платы остыл до комнатной температуры и находится вдали от опасных веществ, которые могут его повредить в процессе демонтажа.
Шаг 1
Снимите аккумулятор во избежание электрического разряда при работе с этой системой.
Переверните ноутбук.
Сдвиньте защёлки к краям, чтобы разблокировать аккумулятор.
Поднимите аккумулятор и выньте его из ноутбука.
Шаг 2
Ослабьте два винта на сервисной крышке с помощью отвёртки PH1.
Подденьте сервисную крышку монтажной лопаткой.
Шаг 3
Извлеките модуль памяти, раздвинув защёлки, удерживающие его на месте.
Шаг 4
Снимите девять винтов 8,65 мм, крепящих заднюю панель к ноутбуку, с помощью отвёртки PH0.
Снимите четыре винта 1,22 мм, крепящих заднюю панель к ноутбуку, с помощью отвёртки PH0.
Шаг 5
Нажмите (втяните, не опускайте) пять защёлок в верхней части клавиатуры и по две с каждой стороны, используя плоскую отвёртку.
Подденьте клавиатуру монтажной лопаткой и приподнимите её.
Будьте осторожны при извлечении клавиатуры — она соединена с ноутбуком кабелем.
Шаг 6
Поднимите фиксатор, удерживающий кабель, с помощью плоской отвёртки.
Вытяните кабель из разъёма.
После этого клавиатура будет отсоединена от ноутбука.
Шаг 7
Отсоедините оба кабеля антенн (чёрный и белый), подняв их монтажной лопаткой.
Отверните один винт 8,65 мм, удерживающий беспроводной модуль.
Извлеките беспроводной модуль.
Шаг 8
Поднимите фиксирующую язычок монтажной лопаткой и вытяните кабель из фиксирующего разъёма.
Повторите для второго фиксирующего язычка.
Шаг 9
Снимите четыре винта 8,65 мм под пластиной клавиатуры.
Снимите три маленьких винта 1,22 мм под пластиной клавиатуры.
Шаг 10
Отсоедините панель под ладонь от основания ноутбука, поддевая её монтажной лопаткой по краям.
Убедитесь, что вы сняли все винты, особенно незаметный винт 8,65 мм рядом с жёстким диском.
Шаг 11
Отсоедините кабели в верхнем левом углу ноутбука с помощью плоских пинцетов.
Отсоедините кабель в верхнем правом углу.
Шаг 12
Отсоедините кабель динамика.
Отсоедините кабель с правой стороны.
Шаг 13

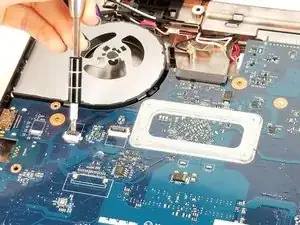

Отверните один винт 8,65 мм, удерживающий материнскую плату, с помощью отвёртки PH0.
Извлеките материнскую плату.
Шаг 14
Переверните материнскую плату.
Отключите кабель питания вентилятора.

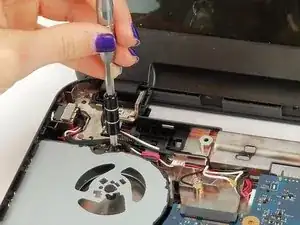

Снимите винт 8,65 мм, крепящий кожух вентилятора к раме ноутбука, с помощью отвёртки PH0.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
