Замена материнской платы Dell Inspiron 15-3531

Снимите аккумулятор, чтобы избежать электрического разряда при работе с этим устройством.

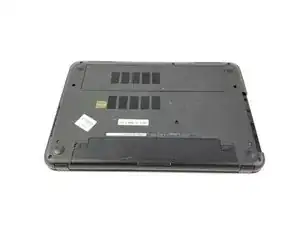

Переверните ноутбук.

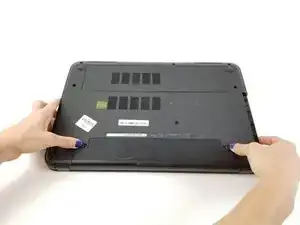

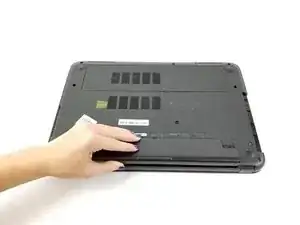

Сдвиньте фиксаторы к краям, чтобы разблокировать аккумулятор.

Вытащите аккумулятор из ноутбука.

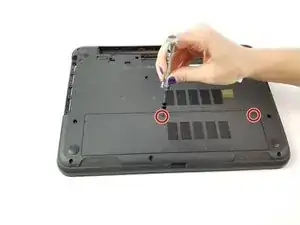

Ослабьте два винта на сервисной крышке с помощью отвертки PH1.

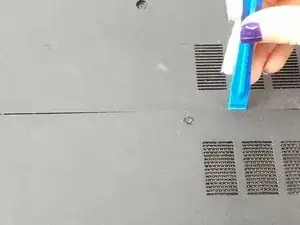

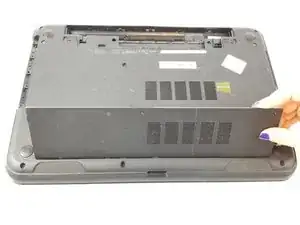

Отоприте сервисную крышку лопаткой.

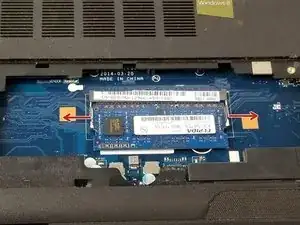

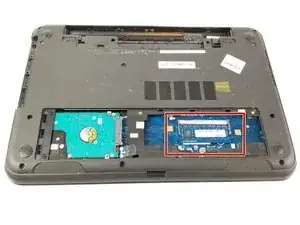

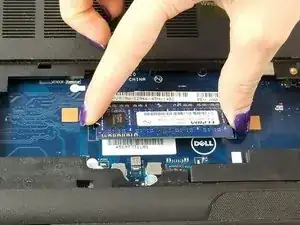

Извлеките модуль оперативной памяти, раздвинув защёлки, удерживающие его на месте.

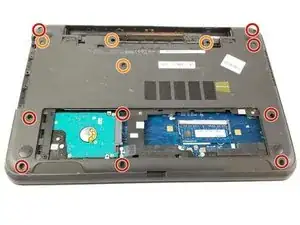

Удалите девять винтов 8,65 мм, крепящих заднюю панель к ноутбуку, используя отвертку PH0.

Удалите четыре винта 1,22 мм, крепящие заднюю панель к ноутбуку, используя отвертку PH0.

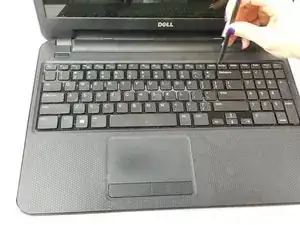

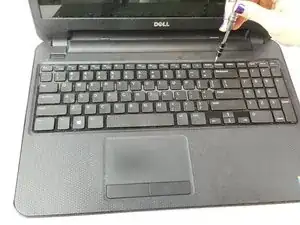

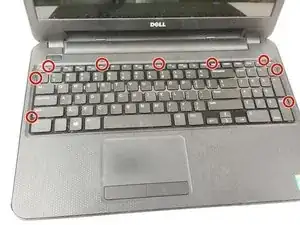

Нажмите (вдавите, не опуская) пять защёлок в верхней части клавиатуры и по две с каждой стороны с помощью плоской отвертки.

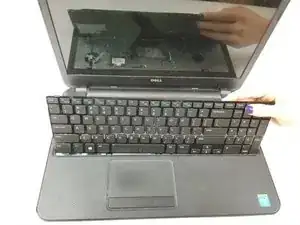

Отделите клавиатуру от корпуса ноутбука с помощью лопатки.

Будьте осторожны при подъёме клавиатуры — она соединена кабелем с ноутбуком.

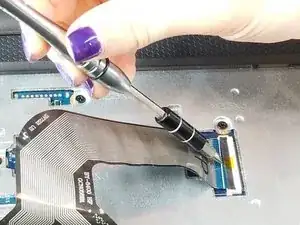

Поднимите защёлку, удерживающую кабель, с помощью плоской отвертки.

Выньте кабель.

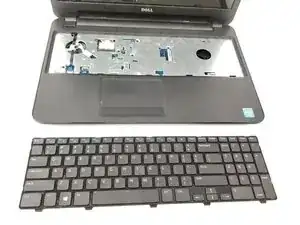

Это освободит клавиатуру от ноутбука.

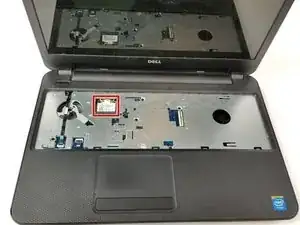

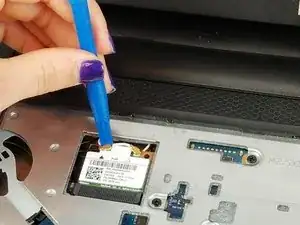

Отсоедините оба антенных кабеля (чёрный и белый), приподняв их с помощью лопатки.

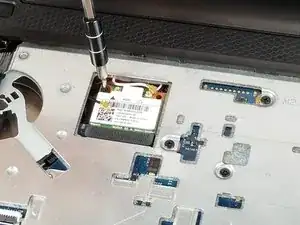

Открутите один винт 8,65 мм, удерживающий модуль беспроводной связи.

Извлеките модуль беспроводной связи.

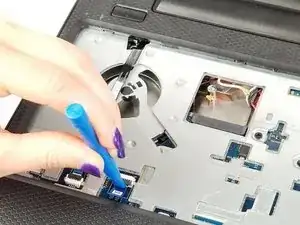

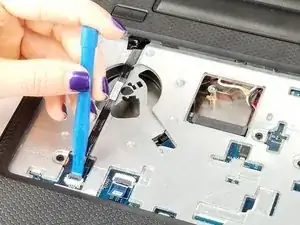

Поднимите фиксирующую защёлку лопаткой и вытяните кабель из фиксатора.

Повторите процедуру для второго фиксатора.

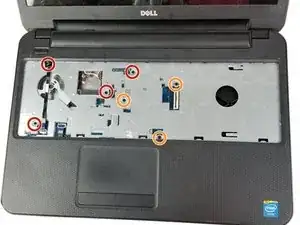

Удалите четыре винта 8,65 мм под панелью клавиатуры.

Удалите три маленьких винта 1,22 мм под панелью клавиатуры.

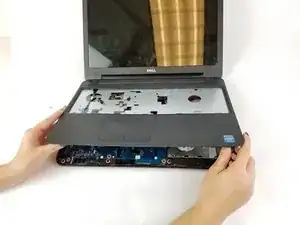

Отделите подладонную панель от основания ноутбука, используя лопатку для ослабления по краям.

Убедитесь, что вы удалили все винты, особенно незаметный винт 8,65 мм рядом с жёстким диском.

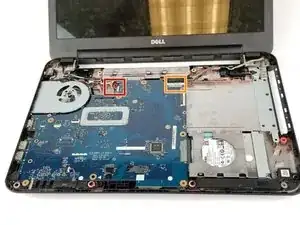

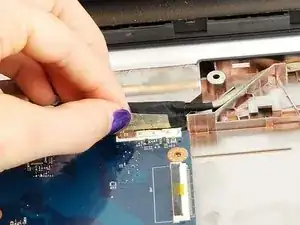

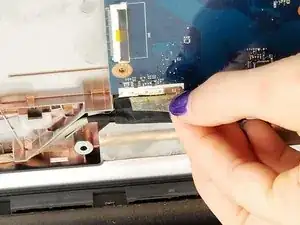

Отсоедините кабели в верхнем левом углу ноутбука с помощью плоских пинцетов.

Отсоедините кабель в верхнем правом углу.

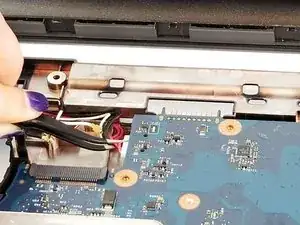

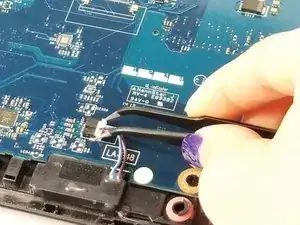

Отсоедините кабель динамика.

Отсоедините кабель с правой стороны.

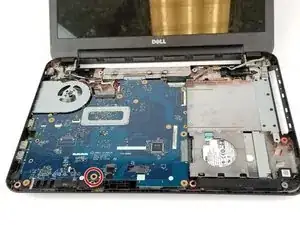

Открутите один винт 8,65 мм, удерживающий материнскую плату, отверткой с насадкой PH0.

Извлеките материнскую плату.
