Замена узла трансмиссии газонокосилки TORO 30" Personal Pace TimeMaster

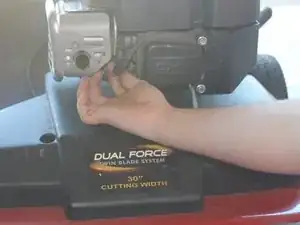

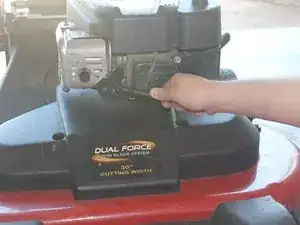

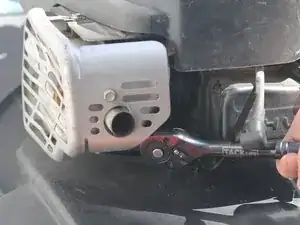

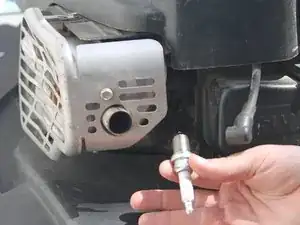

Отсоедините провод свечи зажигания и извлеките свечу с помощью головки 5/8", чтобы предотвратить случайное срабатывание двигателя.

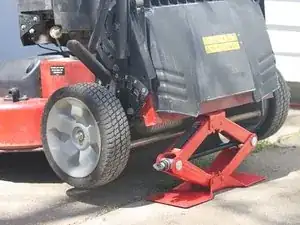

Подоприте заднюю часть газонокосилки с помощью опорной стойки, домкрата-ножницы или другой устойчивой подставки. Оба задних колеса должны быть оторваны от земли.

Используйте 2 клина/деревянные бруски, чтобы зафиксировать передние колеса.

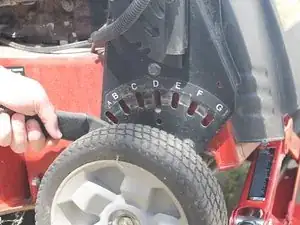

Установите рычаг регулировки высоты колеса в переднее положение (далее положения «A»).

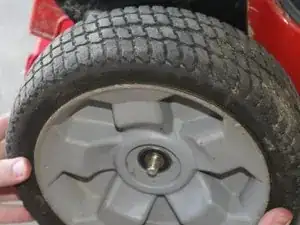

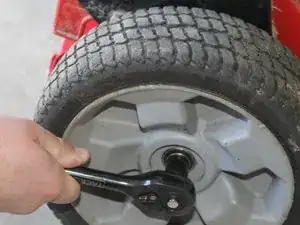

Снимите центральную гайку с колеса при помощи головки 9/16".

Если гайка закисла, нанесите WD-40 и подождите несколько минут.

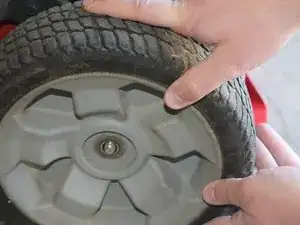

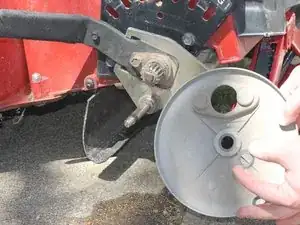

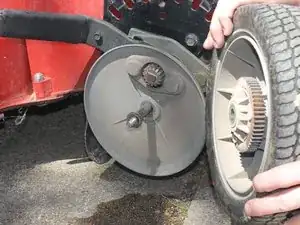

Снимите колесо, шайбу и пластиковую крышку.

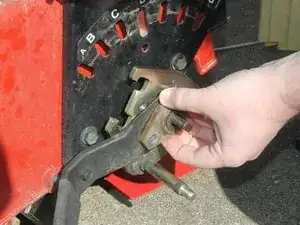

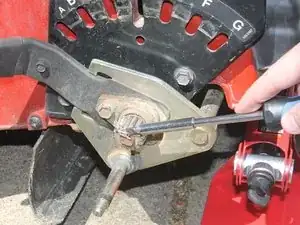

Снимите металлическую фиксационную скобу шестерни с помощью плоской отвертки.

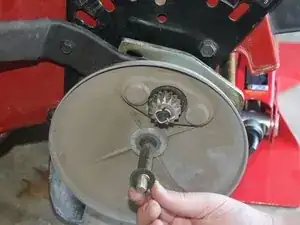

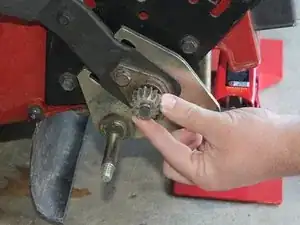

Снимите шестерню.

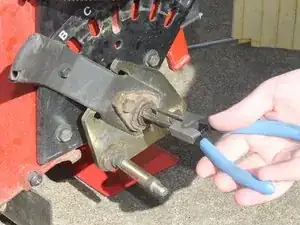

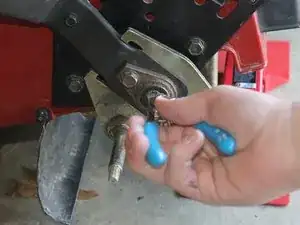

Снимите стопорное кольцо с помощью круглогубцев для стопорных колец.

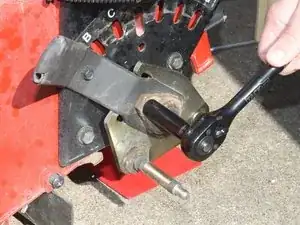

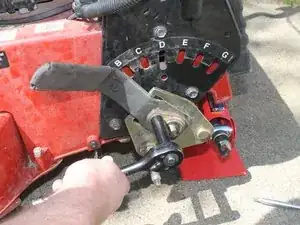

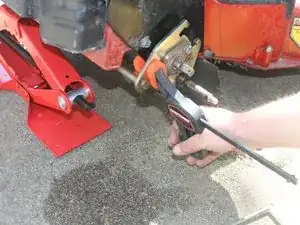

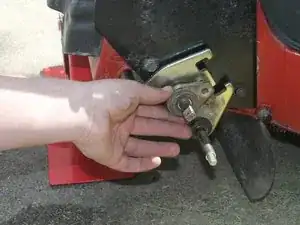

Используйте торцевой ключ 1/2", чтобы открутить болт, удерживающий узел подшипника в колесе.

Снимите подшипник колеса.

Плоская отвертка может помочь поддеть застрявший подшипник.

Обратитесь к шагам 3–9

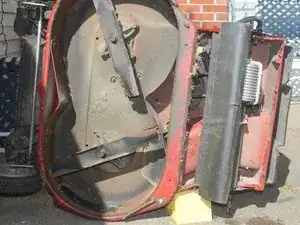

Переверните газонокосилку так, чтобы была видна нижняя сторона.

Убедитесь, что сторона с бензобаком оказалась вверху.

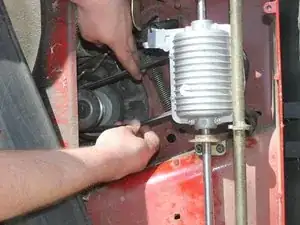

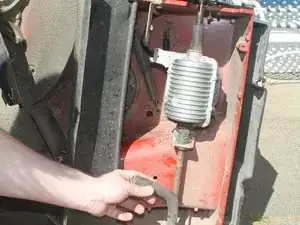

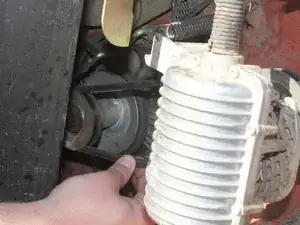

Снимите приводной ремень с двух закреплённых точек на корпусе трансмиссии и на валу двигателя.

Отсоедините стабилизирующую пружину трансмиссии.

Снимите пластиковые крышки (3) с вала трансмиссии.

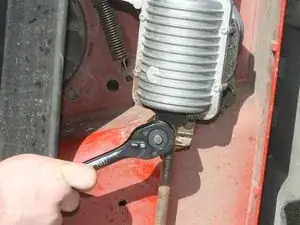

Используйте торцевой ключ 3/8", чтобы открутить болты крепления опорного ушка.

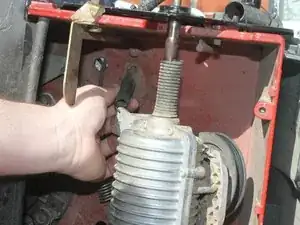

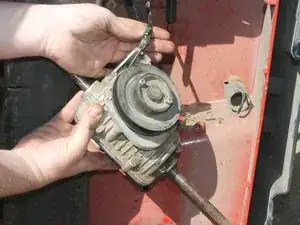

Снимите трансмиссию с нижней стороны газонокосилки.

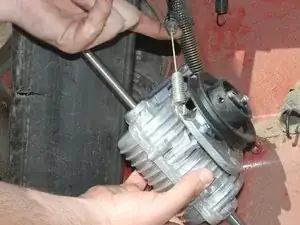

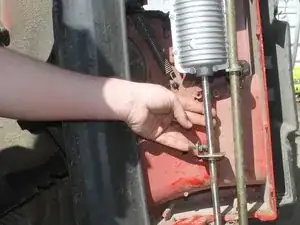

Снимите приводной трос с корпуса трансмиссии.

Щипцы с узкими губками могут помочь при снятии троса.

Убедитесь также, что большая пружина, расположенная справа на фото, отсоединена от корпуса трансмиссии.

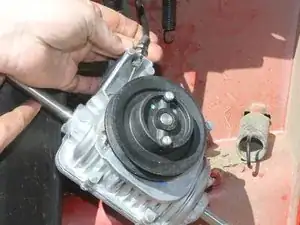

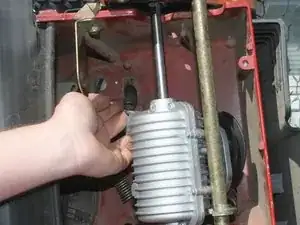

Подсоедините приводной трос к точке крепления на новой трансмиссии.

Наденьте опорное ушко трансмиссии на вал трансмиссии.

Вставьте вал трансмиссии обратно в паз.

Переустановите пружины на корпус трансмиссии.

Используйте торцевой ключ 3/8", чтобы установить 2 болта на опорное ушко подшипника к нижней стороне газонокосилки.

Переустановите ремень на две точки крепления.

Поворот корпуса трансмиссии против часовой стрелки облегчит натяжение ремня и установку на место.

Переустановите пластиковые крышки (3) на вал трансмиссии.

Переверните газонокосилку обратно в исходное положение.

Установите домкрат-ножницы и деревянные бруски для поддержания газонокосилки.

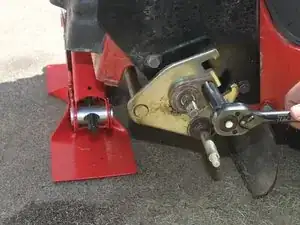

Переустановите подшипник колеса и болт на правом колесе, используя торцевой ключ 1/2".

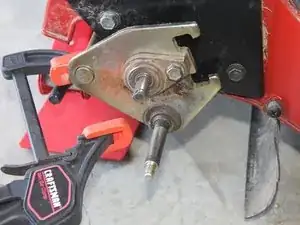

Зафиксируйте зажим между сборкой золотого стержня и боковой стенкой корпуса, чтобы последующие установленные детали не соскользнули.

С противоположной стороны установите рычаг регулировки высоты, подшипник колеса и болт подшипника, используя торцевой ключ 1/2".

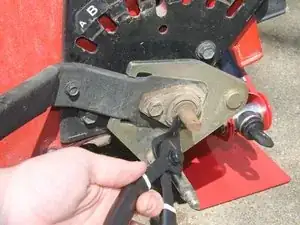

Установите стопорное кольцо с помощью щипцов для стопорных колец. В стержне есть паз, вокруг которого должно садиться стопорное кольцо.

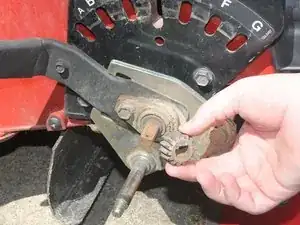

Установите шестерню.

Используйте плоскую отвертку, чтобы установить металлическую фиксирующую скобу шестерни.

Установите крышку колеса и шайбу.

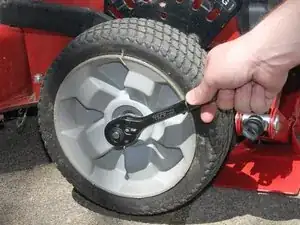

Установите колесо и затяните центральную гайку торцевым ключом 9/16".

Вернитесь на другую сторону и снимите зажим.

Смотрите шаги 25, 27–32

Используйте торцевой ключ 5/8", чтобы установить свечу зажигания.

Подсоедините провод свечи зажигания.
