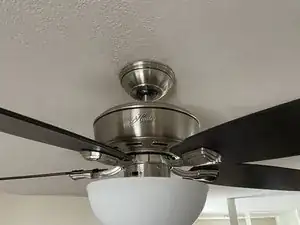

Замена универсального пульта для потолочного вентилятора
Мы, домовладельцы, хорошо знакомы с приборами и устройствами, которые перестают работать из‑за аварий или старения. Пульты потолочных вентиляторов — не исключение, и когда такие устройства выходят из строя, мы сразу отправляемся в хозяйственный магазин в поисках замены.
К сожалению, универсальные пульты для потолочных вентиляторов поставляются в наборах, требующих установки беспроводного приемника у основания вентилятора. Работа с электрическими светильниками может пугать новичков, и это руководство создано, чтобы показать, как заменить беспроводной приемник в потолочном вентиляторе, управляемом одним настенным выключателем.
Перед использованием этого руководства убедитесь, что выполнены следующие условия:
- Убедитесь, что ваш потолочный вентилятор совместим с комплектом универсального пульта. Потолочные вентиляторы с встроенными интегрированными пультами не совместимы.
- Убедитесь, что основание вашего потолочного вентилятора имеет минимальный диаметр 16 см.
- Убедитесь, что на ваш потолочный вентилятор подаётся переменное напряжение 110\120 В, 60 Гц.
Это руководство также предполагает, что вы умеете отключать электричество на щите и знаете как проверять напряжение с помощью мультиметра.
Шаг 1

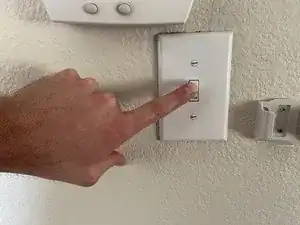

Выключите выключатель потолочного вентилятора.

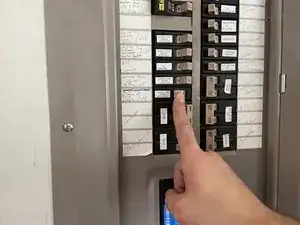

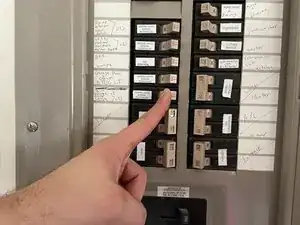

Отключите подачу электричества на вентилятор на щите автоматов.
Шаг 2

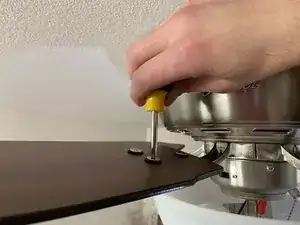

Отвинтите и снимите лопасти потолочного вентилятора.
Отвинтите и снимите кожух потолочного вентилятора с монтажного кронштейна потолка.
Опустите кожух и положите его на мотор вентилятора.
Осторожно извлеките приемник из потолочного кронштейна.
Будьте осторожны, чтобы не зацепить и не порвать провода, так как приемник по‑прежнему подключен к электронике вентилятора.
Шаг 3
Перед отсоединением любых проводов разведите чёрный (фазный/питающий) провод отдельно от белого (нейтрального) провода.
Питающие провода подведены напрямую из потолочной распределительной коробки. Если к вашему вентилятору подключены два или более фазных (питающих) проводов, обратитесь к квалифицированному электрику. Наличие нескольких питающих проводов указывает на то, что более одного настенного выключателя управляет вентилятором, что усложняет схему подключения. Это руководство не поддерживает конфигурации проводки с несколькими настенными выключателями.

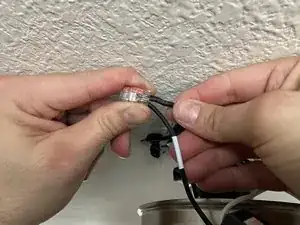

Осторожно отсоедините каждый соединитель проводов от питающих проводов старого приемника.
Шаг 4

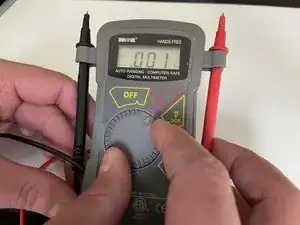

Установите цифровой мультиметр для измерения переменного напряжения.
Если у вашего мультиметра есть расширенные настройки, убедитесь, что переключатель установлен на минимальное значение ACV 200. Если вы не уверены, как пользоваться мультиметром, обратитесь к инструкции производителя или прочтите это руководство.

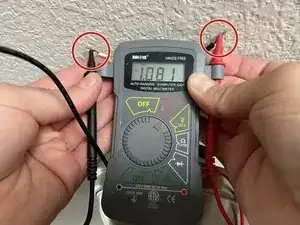

Проверьте чёрный (фазный/питающий) и белый (нейтральный) питающие провода на наличие напряжения и убедитесь, что в потолочном выводе нет электричества.
Шаг 5
Шаг 6

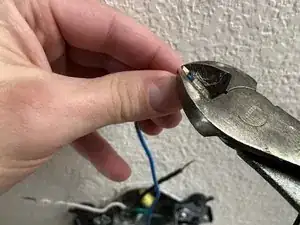

Отрежьте конец повреждённого провода кусачками для проводов.

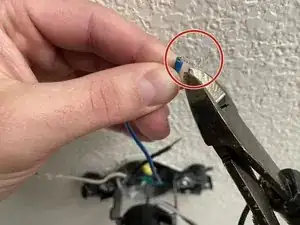

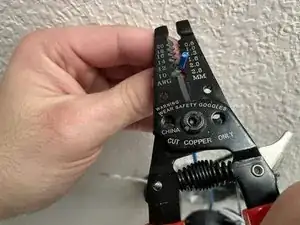

Снимите 2 см изоляции с провода с помощью стриппера для проводов.
Повторяйте этот шаг по мере необходимости, пока все повреждённые провода не будут восстановлены.
Шаг 7
Используйте следующие провода по цветовой маркировке для подключения потолочного вентилятора к заменяемому беспроводному приемнику:

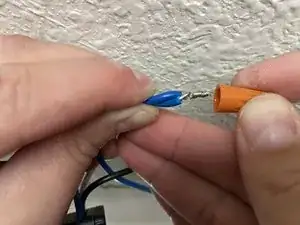

Подключите синий провод, обозначенный lighting, от приемника к синему проводу вентилятора.
Подключите чёрный провод, обозначенный motor/L, от приемника к чёрному проводу вентилятора.

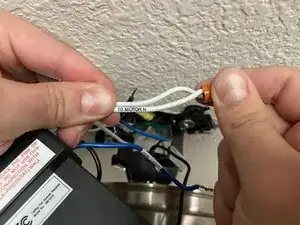

Подключите белый провод, обозначенный motor/N, от приемника к белому проводу вентилятора.

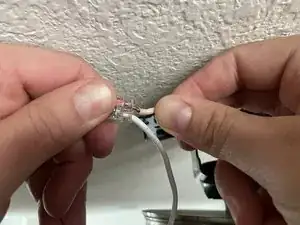

Осторожно потяните каждое соединение проводов и убедитесь, что оно правильно зафиксировано с помощью скручивающих соединителей.

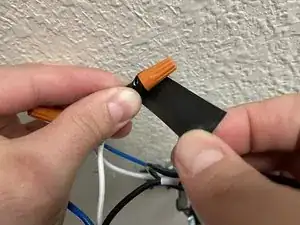

Отрежьте кусок изоленты длиной 15 см и обмотайте ею конец каждого провода.
Прикрепите изоленту у основания каждого провода сначала. Затем завершите обмотку изолентой вокруг соединителя проводов. Это обеспечит, что провода не выскользнут при аккуратном укладывании в распределительную коробку.
Шаг 8

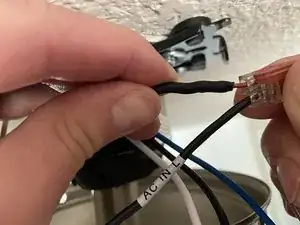

Подключите чёрный провод, обозначенный AC_IN L, от приемника к чёрному (фазному/питающему) проводу из потолочной распределительной коробки.
Подключите белый провод, обозначенный AC_IN N, от приемника к белому (нейтральному) проводу из потолочной распределительной коробки.
Осторожно потяните каждый провод, чтобы убедиться, что соединение правильно зафиксировано.
Обмотайте каждое соединение проводов 15 см изоленты.
Шаг 9
Плотно уложите чёрный (фазный/питающий) и белый (нейтральный) питающие провода обратно в потолочную распределительную коробку.

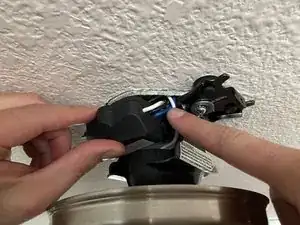

Осторожно задвиньте приемник, аккуратно укладывая синий, белый и чёрный провода вентилятора над приемником.

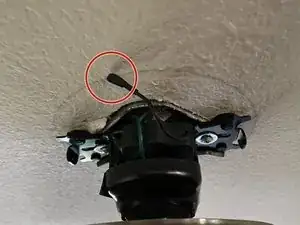

При задвигании приемника будьте осторожны, чтобы не повредить антенну.
Шаг 10

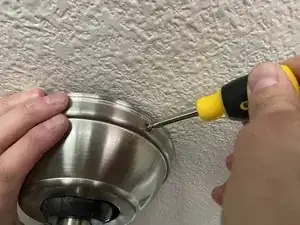

Прикрепите основание кожуха потолочного вентилятора на место.
Прикрепите лопасти потолочного вентилятора.
Включите электричество на щите автоматов.
Заключение
Ваш новый пульт для потолочного вентилятора должен работать полностью!
