Замена синего светодиода (LED) в увлажнителе Emson Star Wars R2-D2
Синий светодиод показывает, включено устройство или выключено. Если устройство работает, а синий светодиод не светится, светодиод может быть неисправен либо иметь плохой контакт с проводом и/или печатной платой. В этой инструкции показаны шаги доступа к синему светодиоду внутри устройства для его замены. Затем мы заменим синий светодиод.
Шаг 1

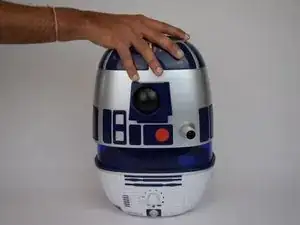

Снимите верхнюю крышку, потянув голову R2 вверх.
Шаг 2
Снимите регулятор спереди устройства, вытащив его наружу.
Шаг 3

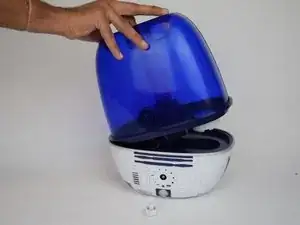

Снимите резервуар для воды, подняв его вверх.
Шаг 4
Положите нижнюю часть устройства вверх дном на стол.

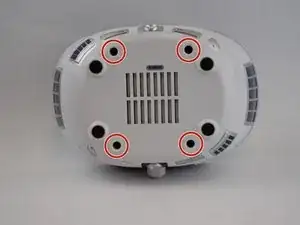

Найдите четыре винта с крестообразной головкой PH1 на нижней стороне.

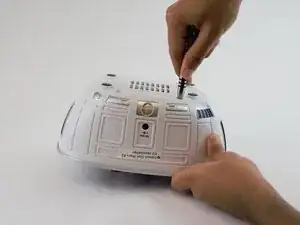

Мы использовали отвертку и удлинитель 150 мм с битой PH1 (из набора 64 Bit Driver Kit), чтобы удлинить отвертку. (См. примечание ниже и второе изображение)
ПРИМЕЧАНИЕ: Головки винтов PH1 расположены на глубине 5 см внутри устройства. Убедитесь, что используемая бита PH1 имеет диаметр не более 1 см и глубину не менее 5 см.
Шаг 5

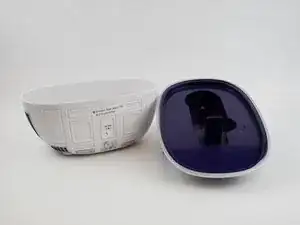

Снимите крышку синего резервуара, потянув вверх выступающий пластиковый элемент.
Шаг 6

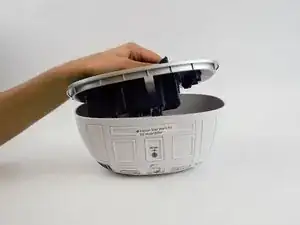

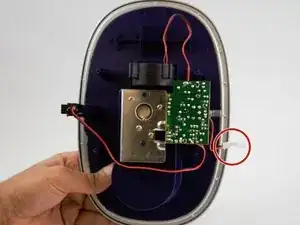

На нижней стороне синей верхней части вы должны увидеть светодиод, выступающий под регулятором.
Шаг 7

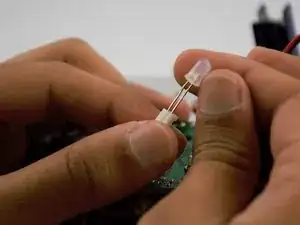

Чтобы извлечь синий светодиод, аккуратно протяните светодиод через отверстия в разъёме.
Для установки нового светодиода убедитесь, что длинный металлический вывод (положительный) подключён к красному проводу на разъёме (положительный). Короткий вывод (отрицательный) должен быть подключён к чёрному проводу (отрицательный).
После установки светодиода, чтобы он надёжно держался, загните металлические выводы как минимум на 90 градусов, чтобы предотвратить их выскальзывание из разъёма.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
