Замена вентилятора увлажнителя Emson Star Wars R2-D2
Вентилятор расположен в основании увлажнителя. Он используется для испарения воды, находящейся в резервуаре. Если нагревательная нить и клапан работают исправно, но пар при этом не образуется, возможно, вентилятор неисправен. В этом руководстве описывается замена неисправного вентилятора.
Шаг 1

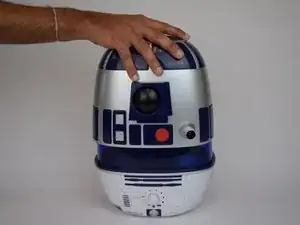

Снимите верхнюю крышку увлажнителя, потянув её вверх.
Шаг 2

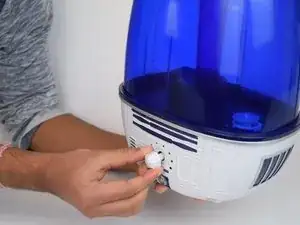

Захватите регулятор на передней панели устройства и аккуратно потяните на себя, чтобы снять его.
Шаг 3

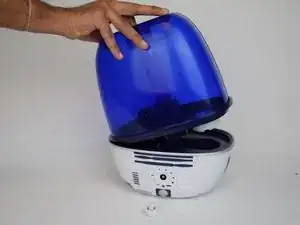

Снимите синий бак для воды, потянув его вверх.
Шаг 4

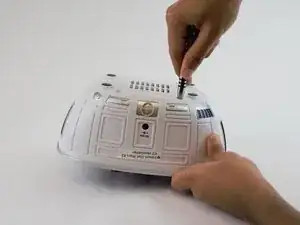

Используйте биту PH1 с удлинителем 150 мм, чтобы выкрутить четыре винта с нижней крышки.
Шаг 5

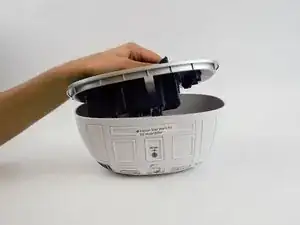

Снимите синюю пластиковую верхнюю часть, потянув её вверх за средний паз.
Шаг 6

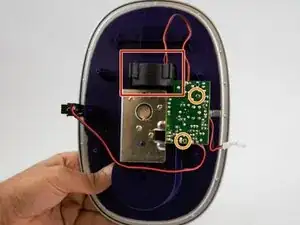

Здесь находится вентилятор. Осторожно извлеките вентилятор из отсека.
На данном этапе можно отсоединить штыревой разъём вентилятора от печатной платы. Однако это может быть затруднительно. Рекомендуется снять печатную плату, чтобы получить больше места при извлечении.
Открутите винты на печатной плате с помощью той же отвёртки PH1.
Шаг 7

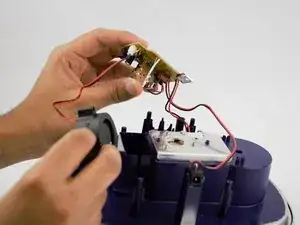

Захватите разъём вентилятора на печатной плате и отсоедините его (см. второе изображение).
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
