Увлажнитель воздуха Allersearch Hippo Deluxe Room Steam
Полная разборка увлажнителя воздуха с подогревом. Стоимость этого изделия ранее составляла около 69 долларов. Сокращения, использованные в описании винтов: M3 = диаметр стержня 3 мм, x1 мм = шаг резьбы 1 мм.
Шаг 1

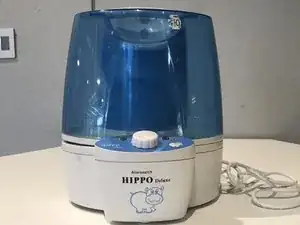

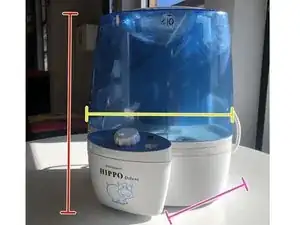

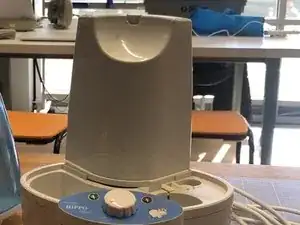

Разборка увлажнителя/парогенератора Allersearch (снятого с производства). Несмотря на то, что я приобрёл устройство именно для разборки, оно всё ещё работало.
Высота: 320 мм
Длина: 250 мм
Ширина: 210 мм
Шаг 2

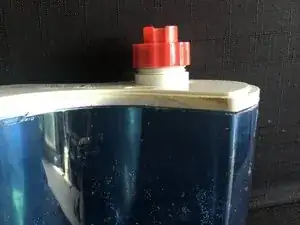

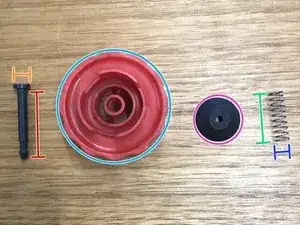

Сначала была снята красная крышка, используемая для герметизации резервуара с водой. В крышке находились уплотнитель/поршень, пружина и пластиковый винт. Механизм герметизирует резервуар, но как только ёмкость устанавливается на основание, происходит открытие уплотнения, и вода медленно поступает к нагревательному элементу.

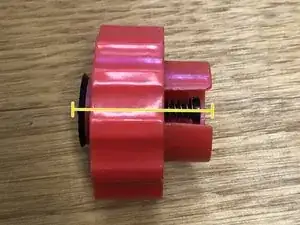

Общая высота: 34 мм
Диаметр: 38 мм
Диаметр головки винта: 5,5 мм (*сейчас отсутствует)
Высота винта: 35 мм (*сейчас отсутствует)
Диаметр резинового уплотнителя: 19 мм (*сейчас отсутствует)
Высота пружины: 24 мм
Диаметр пружины: 4 мм
Шаг 3

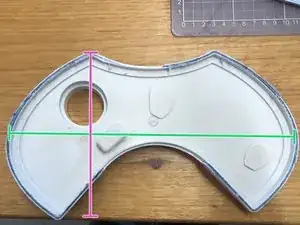

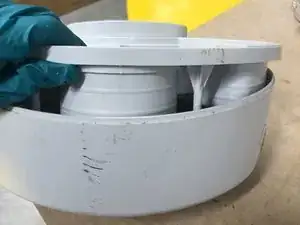

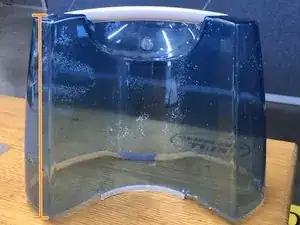

Белое основание и синяя ёмкость были плотно соединены друг с другом и представляли собой два отдельных элемента. Разъединить их вручную было сложно, поэтому я воспользовался ножовкой.
Толщина основания: 35 мм
Высота: 210 мм
Длина: 268 мм
Ширина: 148 мм
Шаг 4
Этот элемент легко снимается, поскольку требует регулярной очистки для поддержания гигиены. Внутри камеры расположены ещё два дополнительных компонента.

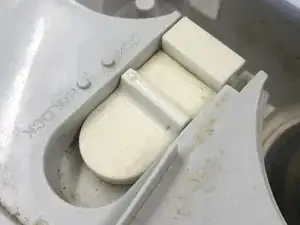

Также на верхней части находится съёмный треугольный лоток для ароматических масел (Л.А.М.)

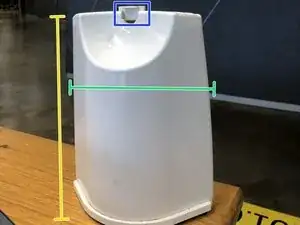

Высота: 210 мм
Длина: 170 мм
Ширина: 90 мм
Л.А.М. Высота: 30 мм
Л.А.М. Длина: 30 мм
Л.А.М. Ширина: 15 мм
Шаг 5

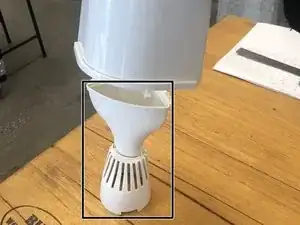

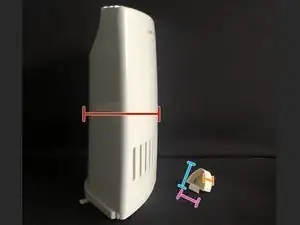

Камера пара состоит из двух частей. Первая часть — насадка для тумана — закреплена 2 винтами (винт с крестообразной головкой M3 x 0,5 мм) (*сейчас отсутствуют) на дымоходе для пара, а дымоход прикреплён к камере ещё 4 такими же винтами. Эти соединённые детали направляют пар равномерно вверх и через боковые стороны камеры пара.

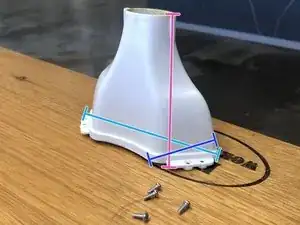

Длина насадки для тумана: 79 мм
Высота насадки для тумана: 85 мм

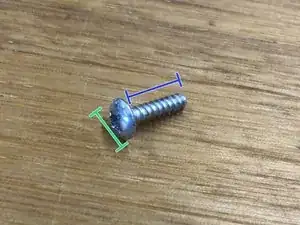

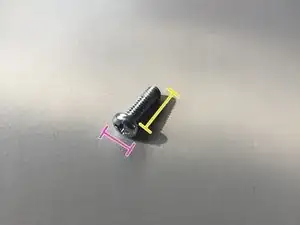

Диаметр головки винта: 5 мм
Длина стержня винта: 10 мм
Длина дымохода пара: 125 мм
Высота дымохода пара: 100 мм
Ширина дымохода пара: 50 мм
Шаг 6

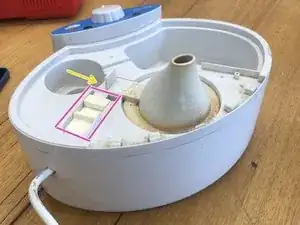

Конус нагрева направляет пар (к насадке для тумана, расположенной сверху) и контролирует поток пара, чтобы избежать ожогов. Под этим элементом расположен нагревательный компонент.
Это небольшой канал, по которому вода капает из резервуара для нагрева.
При использовании переключателя снятия конуса, он легко извлекается. Конус требует регулярной чистки, что в данном случае было запущено.
Длина: 110 мм
Высота: 117 мм
Ширина: 76 мм
На конусе также есть ручка для удобной чистки.
Шаг 7

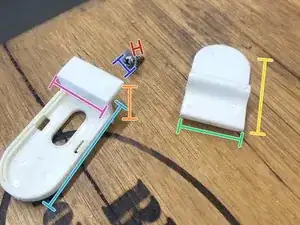

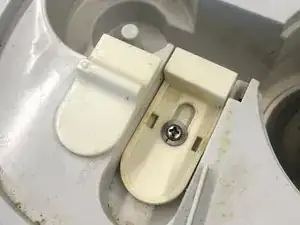

Переключатель снятия — это скользящий механизм, верхнюю часть которого можно легко отсоединить. Нижняя часть переключателя прикреплена винтом (винт с крестообразной головкой M2 x 1 мм) к основанию.
Длина верхней части переключателя: 35 мм
Ширина верхней части переключателя: 23 мм
Длина нижней части переключателя: 49 мм
Ширина нижней части переключателя: 23 мм
Высота нижней части переключателя: 15 мм
Диаметр головки винта: 10 мм
Длина стержня винта: 8 мм
Шаг 8

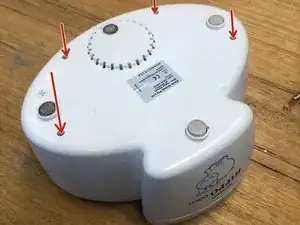

Я попытался открутить 4 винта (винт с крестообразной головкой M2 x 1 мм) с нижней части основания. Однако один винт был сильно закручен и не поддавался, поэтому я перешёл к распилу соединения с помощью мультиинструмента.
Диаметр головки винта: 7 мм
Длина стержня винта: 12 мм
Шаг 9

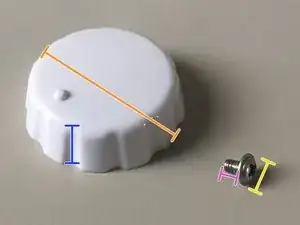

Сначала снят диск управления, затем откручен винт (винт с крестообразной головкой M3 x 1 мм) от поворотного переключателя. Диск, переключатель, нагревательный элемент и устройство соединены между собой.

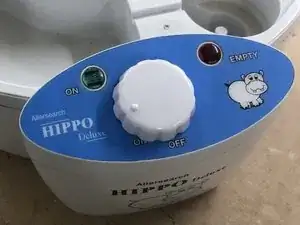

Диаметр диска: 37 мм
Высота диска: 12 мм
Диаметр головки винта: 7 мм
Длина стержня винта: 2 мм
Шаг 10
После снятия диска и частичной распилки двух частей я обнаружил под наклейкой бренда «Hippo Deluxe» два винта (винт с крестообразной головкой M2 x 1 мм), которые необходимо было открутить для разделения частей.

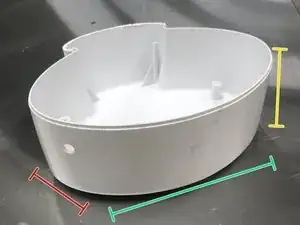

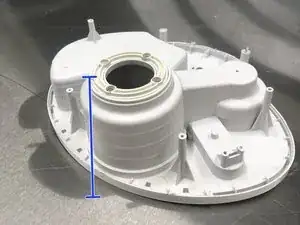

Длина основания: 270 мм
Ширина основания: 225 мм
Высота нижней части основания: 100 мм
Высота верхней части основания: 90 мм
Шаг 11

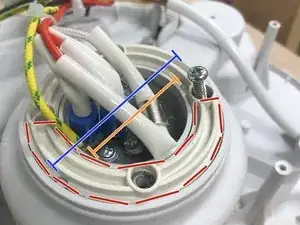

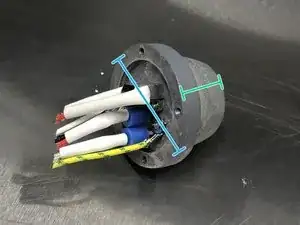

Нагревательный элемент закреплён 4 винтами (винт с крестообразной головкой M3 x 0,5 мм). Он находится сверху конуса нагрева, под паровой камерой.
Это обод основания, который фиксирует нагревательный элемент на месте и помогает сохранять элемент относительно чистым.
Внешний диаметр обода: 64 мм
Внутренний диаметр обода: 50 мм
Длина/диаметр основания: 57 мм
Высота: 46 мм
Диаметр головки винта: 7 мм
Длина стержня винта: 12 мм
Шаг 12

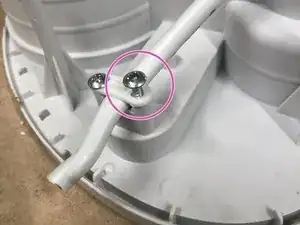

Наконец я удалил 2 винта (M2 x 1 мм, с крестообразным шлицем), фиксирующих шнур питания. Обрезал все провода.

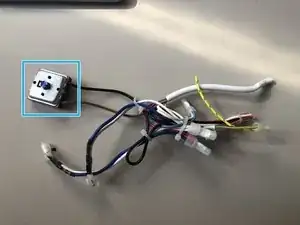

Это поворотный переключатель, соединяющий регулятор и нагревательный элемент. Он имеет открытый привод переключения, и я не смог его разобрать, но, скорее всего, внутри находится печатная плата.
Красная и зелёная рассеиватели светодиодов устанавливаются сверху на маленькие лампочки рядом с обозначениями «пусто» и «включено»
