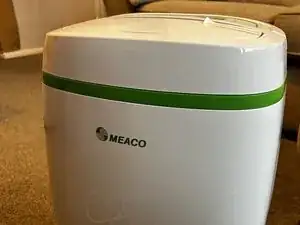

Meaco 12л Low Energy Осушитель — замена конденсатора компрессора

Изначально я думал, что для доступа к компонентам придётся полностью снять заднюю крышку — однако в этой модели конденсатор легко доступен при снятии только верхней крышки.

Для ремонта потребуется крестовая (Phillips) отвёртка и маленькая плоская отвёртка.

Очевидно — убедитесь, что прибор отключён от сети!

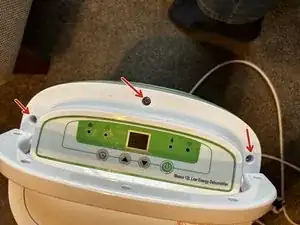

Удалите три винта, указанные стрелками выше / за панелью управления.

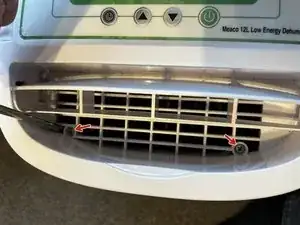

Удалите два винта, доступных при поднятии заслонки направления потока воздуха.

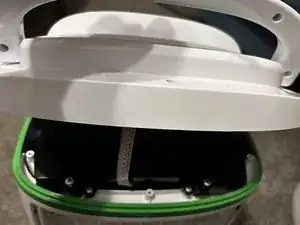

Поднимите крышку, аккуратно следя, чтобы не повредить кабель панели управления, и дайте ей свободно свисать в сторону.

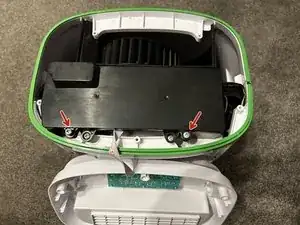

Снимите два внешних винта, как указано.

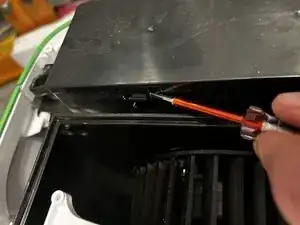

Чтобы снять крышку, используйте маленькую плоскую отвёртку, чтобы отпустить две защёлки с другой стороны корпуса.

После снятия крышки вы можете осмотреть два конденсатора. Основной конденсатор для компрессора показан на первой фотографии.

В моем случае это было очевидно: трещина и вытекшее расплавленное содержимое.

В любом случае работайте аккуратно, чтобы избежать поражения электрическим током от конденсаторов. Используйте изолированную отвёртку, чтобы вынуть указанный винт.

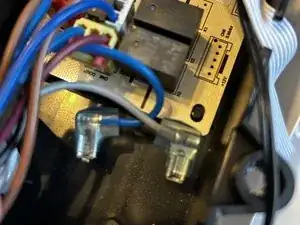

Поднимите конденсатор и снимите два разъёма, отметив их цвета и расположение.

Обратите внимание, что один разъём имеет маленький фиксирующий штифт.

Хорошая практика — коротко замкнуть конденсатор металлической частью отвёртки перед дальнейшей работой с ним.

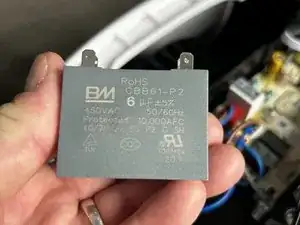

Третья фотография показывает, что это конденсатор 6 мкФ 450 В переменного тока. Номер детали CBB61 полезен при поиске замены. Обозначение P2 указывает на то, что у него два набора контактов.

Я нашёл замену на Amazon (UK) — марка на конденсаторе RXiN, примерно £9. Магазин «sourcing map».

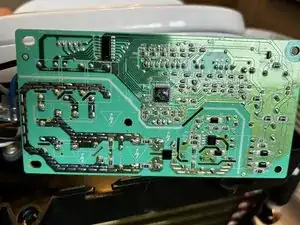

Я решил проверить другой конденсатор, верхнюю часть платы электроники и нижнюю сторону (потребовалось снять дополнительные винты), чтобы проверить наличие других повреждений (следов горения, ослабленных пайок и т. п.).

После получения запасной части установите её и соберите всё обратно в обратном порядке.

Тестируйте устройство только после того, как вы закроете чёрный электрический отсек, чтобы обеспечить безопасность. Вы должны услышать щелчок включения компрессора.
