Замена дисплея Meaco Arete One
Частая неисправность у Arete One — прекращение работы дисплея с отображением бессмысленных символов или, в некоторых случаях, полное отсутствие изображения, при этом кнопки по-прежнему реагируют звуковыми сигналами. Это, по-видимому, вызвано двухразрядным модулем отображения, который является очень дешёвым компонентом.
Эту проблему можно диагностировать по тому, что устройство не выполняет обычные функции очистки воздуха или осушения, при этом кнопки действительно вызывают звуковые сигналы и изменения на дисплее, но обычные режимы работы не переключаются при нажатии кнопок.
В моём случае устройство пищало при подаче питания, а дисплей был пуст. Если я нажимал кнопку питания и удерживал её, дисплей показывал «L!».
Я думаю, что это было ложным следом, так как в руководстве не было соответствующего кода ошибки для этого.
Судя по этой теме на Reddit, у многих людей возникают проблемы, связанные с дисплеем.
Вот мои источники, по которым я составил это руководство: спасибо этим людям!
https://www.badcaps.net/forum/troublesho...
https://www.reddit.com/r/Appliances/comm...
Шаг 1

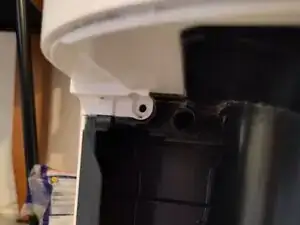

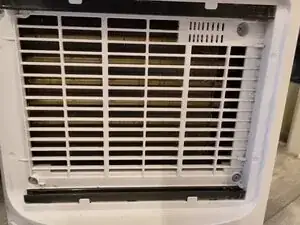

4 винта в решётке

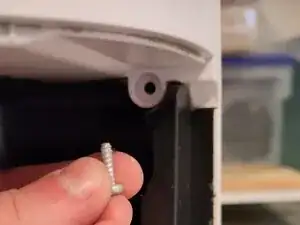

4 винта после снятия бака для воды (2 вверху и 2 внизу (нижние винты не показаны на фото)
Шаг 2
Её трудно снять, но нужно просто потянуть. Это видео полезно для просмотра полного процесса разборки: https://youtu.be/Oc8chhGgatQ
Шаг 3

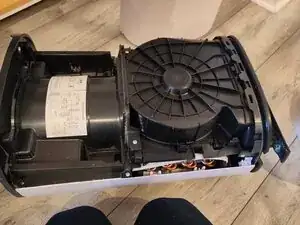

Примерно 6–8 винтов для удаления. Цель — частично оттянуть белую крышку с другой стороны и снять крышку дисплея сверху.
Шаг 4
Достаточно только чтобы отсоединить её от верхней крышки дисплея
Шаг 5
В зависимости от размера устройства здесь может быть пластиковая защёлка или винт. Защёлку трудно отщёлкнуть, но можно использовать плоскую отвёртку, чтобы сильно надавить на неё одной рукой, одновременно поднимая крышку дисплея другой рукой.
Шаг 6

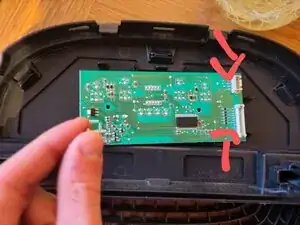

Отсоедините два разъёма, сжав зажимы и потянув их.
Верхняя часть устройства теперь должна быть полностью отсоединена
Открутите два винта Phillips, удерживающих плату к крышке
Аккуратно отщёлкните плату
Шаг 7

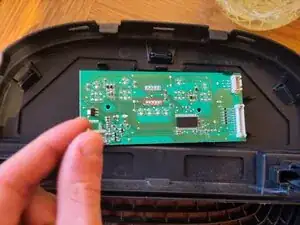

Выделенные 10 контактов удерживают дисплей
После выпаивания контактов используйте плоскогубцы, чтобы захватить двухразрядный дисплей и снять его с платы
Шаг 8

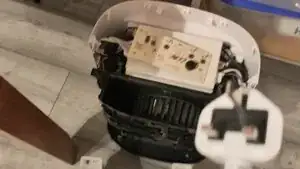

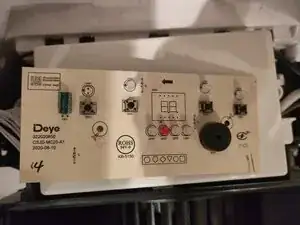

Если аккуратно подключить плату и нажимать только кнопку питания, можно проверить работает ли устройство — оно должно работать без экрана.
Шаг 9

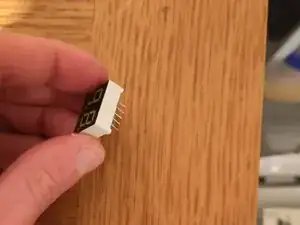

Доступно много заменяемых экранов. Вам нужен дисплей с общей катодной шиной, двухразрядный (иногда называемый двухбитным) семисегментный 0,4 дюйма с белыми светодиодами (цвет светодиодов, вероятно, не критичен)
0,4 дюйма относится к короткой стороне дисплея
Я нашёл этот: https://www.aliexpress.com/item/10050085...
Стоимость примерно £1 за 5 штук
Убедитесь, что у него 10 контактов — по 5 с каждой стороны
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
