Как заменить устройство ограничения мощности цепи освещения потолочного вентилятора
Неисправные устройства ограничения мощности часто становятся причиной проблем с освещением потолочных вентиляторов. К этим проблемам могут относиться тусклое свечение, мерцание или полное отсутствие света.
Эти устройства легко заменить, но найти замену может быть сложно. К счастью, эти устройства можно снять, и ваш потолочный вентилятор/освещение будут работать безопасно, при условии соблюдения рекомендаций производителя вентилятора по лампам.
Устройства ограничения мощности именно так и работают — ограничивают мощность. Вы можете заметить небольшое увеличение счета за электроэнергию, если часто используете вентилятор.
Это руководство покажет, как заменить или удалить устройство ограничения мощности (модель № 98480X; номер детали 98480-02) в цепи освещения потолочного вентилятора Hunter Baker Street модель #20713.
Шаг 1

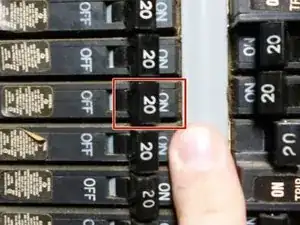

Отключите электрическую мощность к потолочному вентилятору, переключив соответствующий автомат на положение “ВЫКЛ”.
Продолжение процедуры с включенным питанием может привести к смерти или серьезным травмам.
Шаг 2

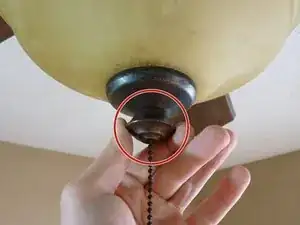

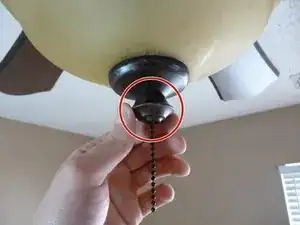

Снимите стеклянный абажур, ослабив резьбовую гайку.
Резьбовая гайка является единственным компонентом, удерживающим стеклянный абажур. Обеспечьте достаточную поддержку стеклянному абажуру во время откручивания и будьте осторожны, чтобы он не упал.
Шаг 3

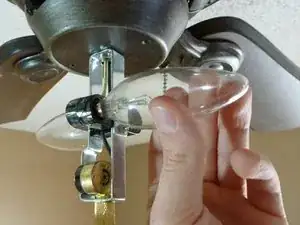

Удалите лампочки из патронов.
Шаг 4

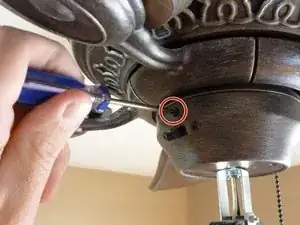

Используйте отвертку Phillips №1 для удаления трех винтов по 12 мм, чтобы отделить нижний корпус переключателя от верхнего корпуса переключателя.
Три винта равномерно расположены по периметру корпуса переключателя.

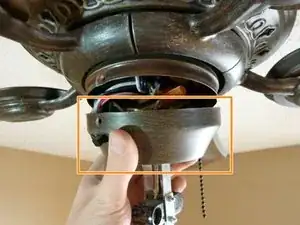

Потяните нижний корпус переключателя прямо вниз, с минимальным усилием, чтобы отделить нижний и верхний корпуса переключателя.
Шаг 5

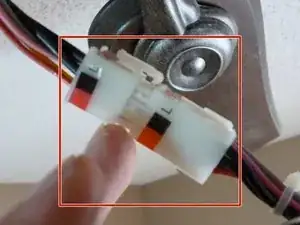

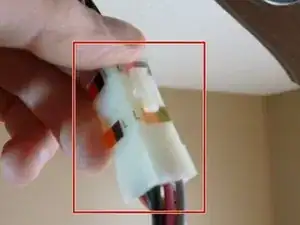

Отсоедините разъем пигтейл, который соединяет провода от нижнего корпуса переключателя с верхним корпусом переключателя.
Теперь нижний корпус переключателя должен быть полностью отсоединен от верхнего корпуса переключателя.
Шаг 6
Чтобы удалить устройство ограничения мощности (номер детали 98480-02) из цепи:

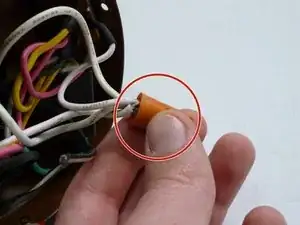

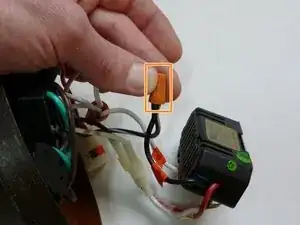

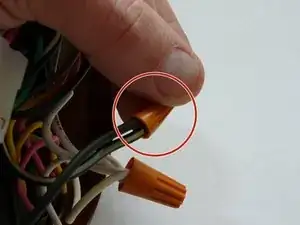

Ослабьте и снимите винтовые соединители проводов.
Отключите клеммные соединители.
Если вы удаляете устройство ограничения мощности, переходите к Шагу 7.
Если вы заменяете устройство ограничения мощности, установите новое устройство ограничения мощности в таком же конфигурации, как старое устройство ограничения мощности, и переходите к Шагу 9.
Шаг 7

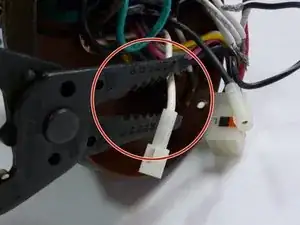

Снимите клеммные соединители, отключенные на предыдущем шаге, с проводов, прикрепленных к корпусу переключателя.
После обрезки снимите около двух дюймов изоляции в подготовку к обрыву проводов.
Шаг 8
Повторно установите выключатель освещения в цепи.
Подключите фазные и нулевые провода к соответствующему проводному соединению с помощью винтовых соединителей проводов.
После завершения этого шага должно быть 4 белых провода, соединенных одним винтовым соединителем, и 2 черных провода, соединенных вторым винтовым соединителем.
Цветовая кодировка проводов в соответствии с NFPA 70 - Национальным электрическим кодом применима. Белые провода обозначены как нулевые, черные провода обозначены как фазные.
Шаг 9
Повторно подключите разъем пигтейл от верхнего и нижнего корпусов переключателей.
Разъем пигтейл легко “защелкнется” на место, если два конца правильно ориентированы.
Шаг 10

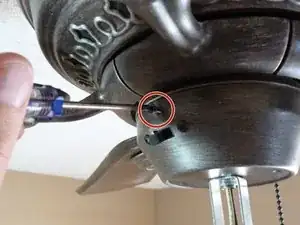

Замените три винта по 12 мм, которые удерживают нижний корпус переключателя на верхний корпус переключателя, с помощью отвертки Phillips №1.
Шаг 11

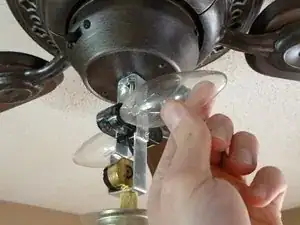

Повторно установите лампочки в патроны.
Шаг 12

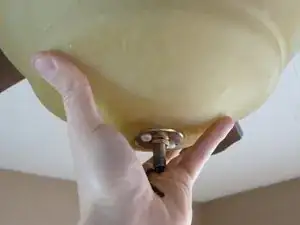

Повторно установите стеклянный абажур и замените резьбовую гайку.
Резьбовая гайка является единственным компонентом, удерживающим стеклянный абажур. Обеспечьте достаточную поддержку стеклянному абажуру во время повторной установки гайки.
Шаг 13
Восстановите электрическую мощность к потолочному вентилятору, установив соответствующий автомат в положение “ВКЛ”.
Заключение
Светильник на вашем потолочном вентиляторе теперь должен работать без проблем!
Перевод руководства с ifixit.com
